CAD是一种专业的制图软件，这里所说的CAD就是一款用于建筑、机械等产品构造以及电子产品结构设计的软件。在CAD使用中，一些图纸会需要进行注释和标注的情况，那么CAD注释比例标注怎么使用呢？其实非常的简单，本次的教程来告诉大家。
步骤1：应用场景
第1步

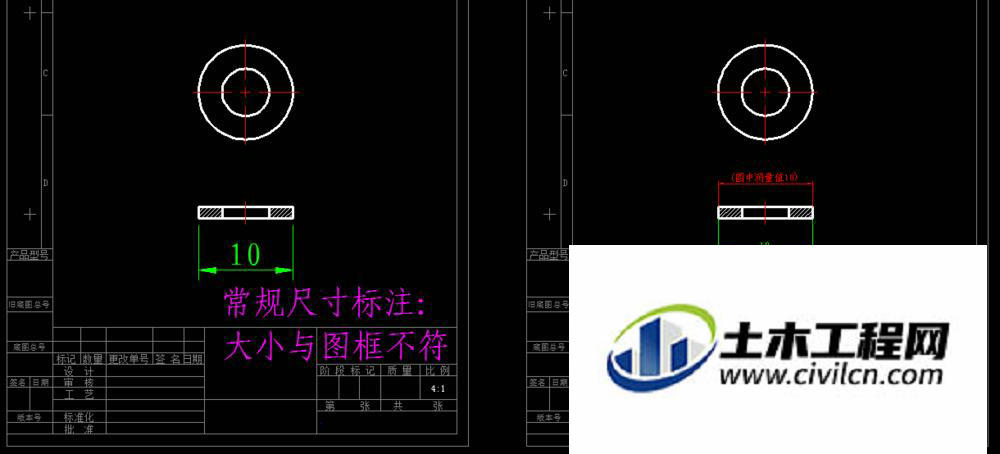

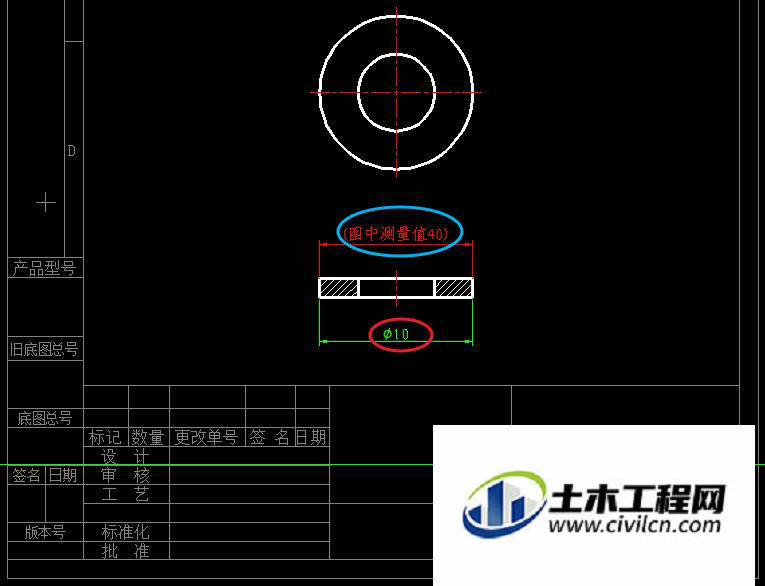

很多AutoCAD作图的用户，喜欢在已经设计好的图框中绘图并进行标注，图框大小是固定不变的，这样我们就需要将视图进行放大或缩小以匹配图框的大小，在标注的时候，由于比例的变化，就需要设置标注的线性比例，比较麻烦。而且后续在图中测量的时候，由于比例不是1：1，测量值还需要按比例转换才能得到实物尺寸。
第2步
这时候，我们可以采取另外一种方式进行绘图，视图全部按照1：1绘制，图框进行整体放大或缩小以匹配视图，标注样式全部设置为注释性，标注时，选取当前图框匹配的注释比例，标注出来的尺寸既符合实物尺寸，又能匹配图框大小。
步骤2：绘图方法
第1步

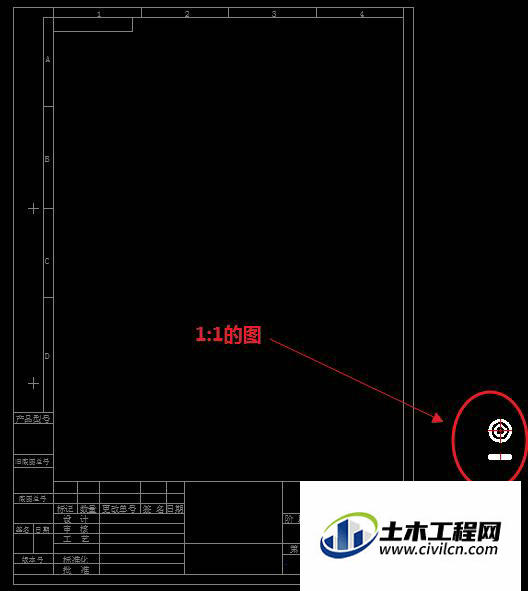

按照1：1绘制图纸。
第2步

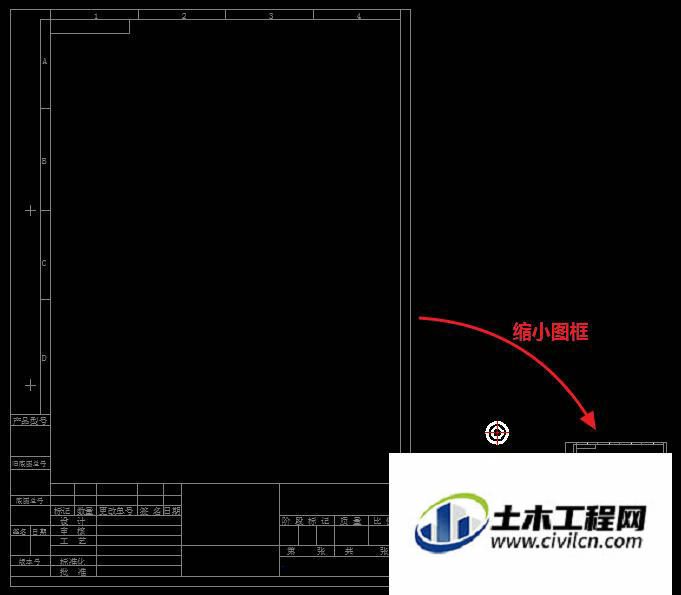

将图框缩小到与视图大小相匹配。这里示例为缩小至原来的1/4.
AutoCAD如何应用注释比例标注？
第3步

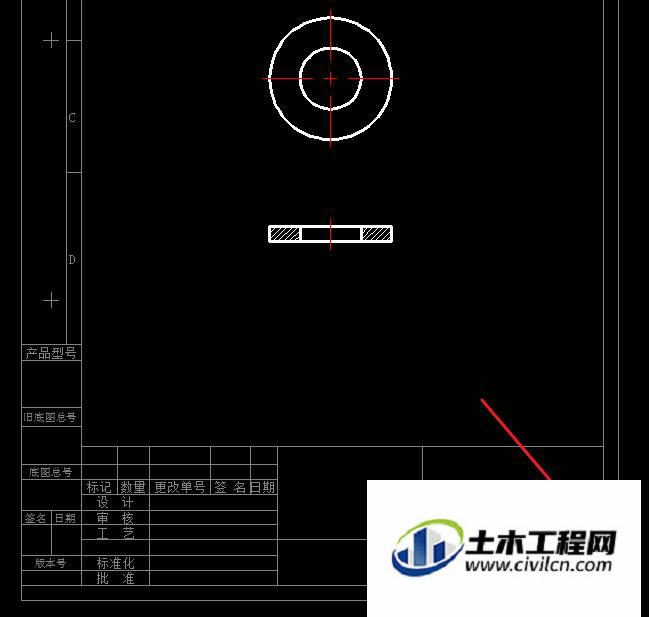

将视图移入缩小的图框中， 并在比例区填写相应的比例。缩小至1/4，则比例为4：1（图框缩小即视图放大，图框放大即视图缩小）。注意：比例文字注意调整大小。
第4步

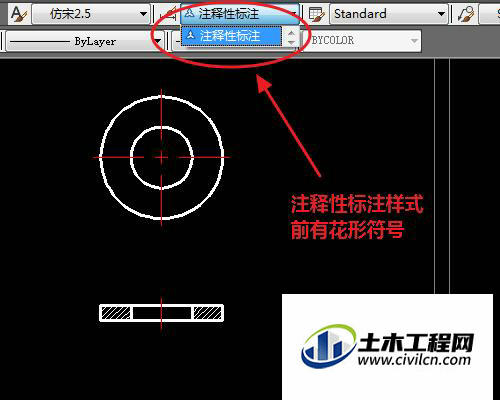

标注样式选择使用已设置好的“注释性标注”。
第5步

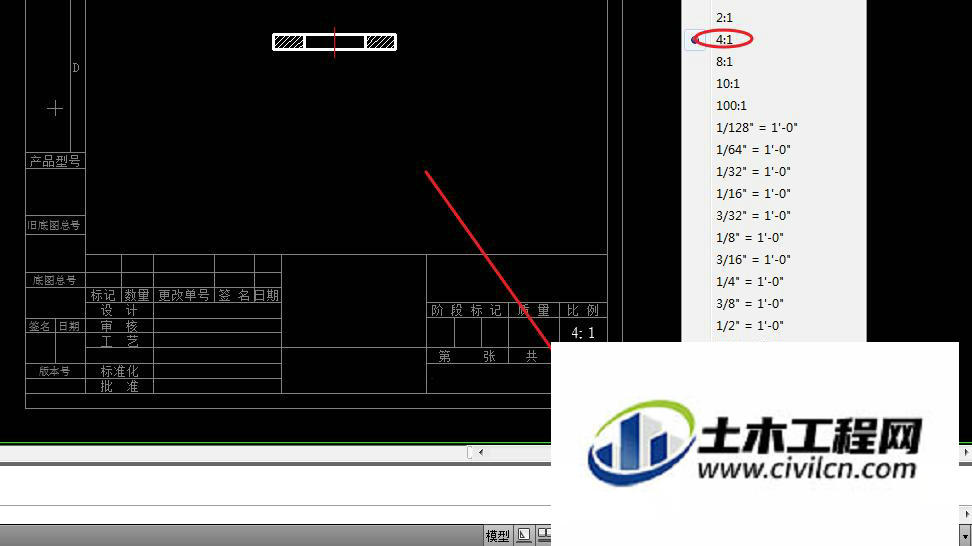

选择对应的注释比例。
第6步

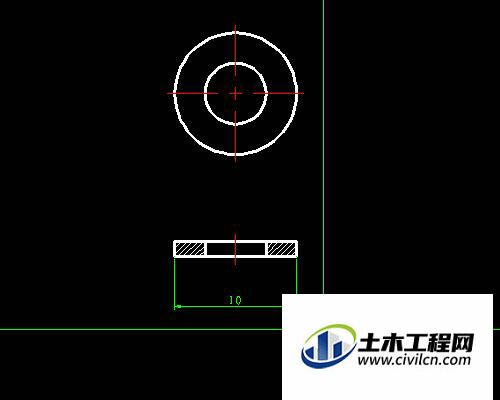

标注需要的尺寸即可。如图，注释性标注的尺寸大小适中，会根据注释比例自动调整与图框相匹配。
温馨提示：
以上就是关于“CAD如何应用注释比例标注？”的方法，还不太熟悉的朋友多多练习，关注我们，帮你解决更多难题！
