CAD是一种专业的制图软件，这里所说的CAD就是一款用于建筑、机械等产品构造以及电子产品结构设计的软件。在CAD使用中，对于从事建筑设计相关工作的朋友们，绘制轴线是最基本，也是最重要的一步，是绘制原始结构图中的第一环节，下面就给大家介绍一下，绘制轴线的方法。希望能帮助到大家，感兴趣的小伙伴可以关注了解下。
第1步

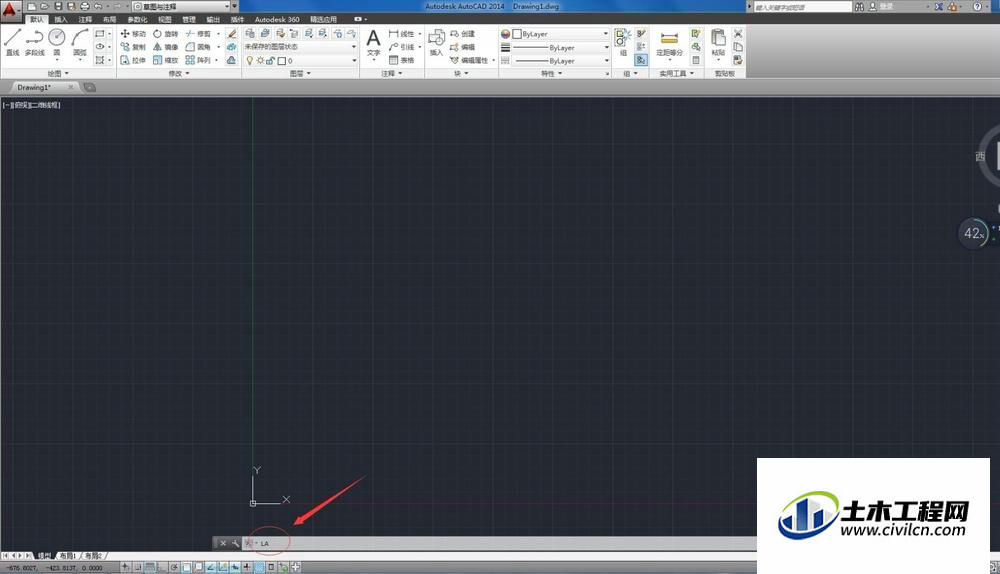

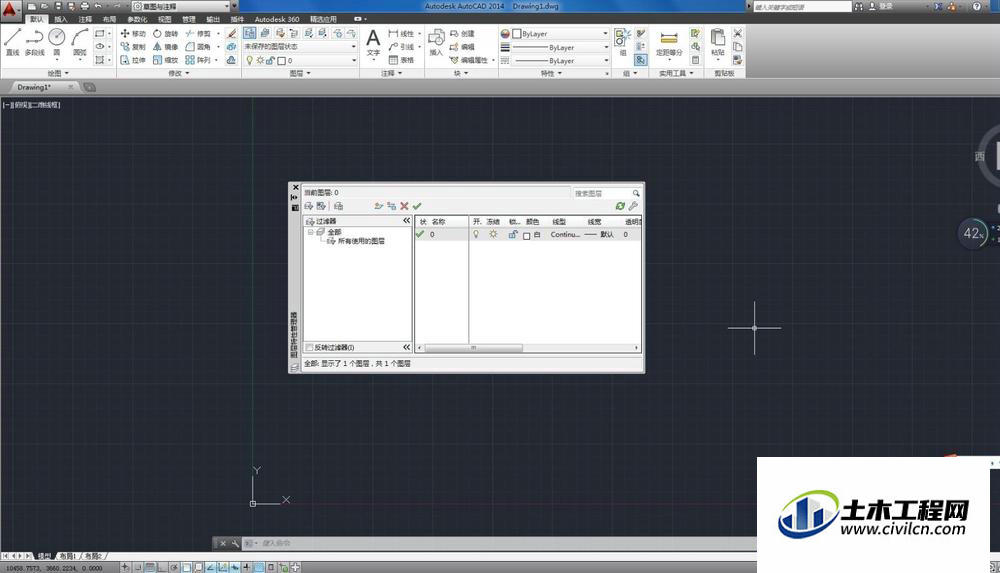

打开图层管理器面板在命令行中输入la（图层）命令，按回车键确认，弹出“图层特性管理器”面板，如下图所示。
第2步

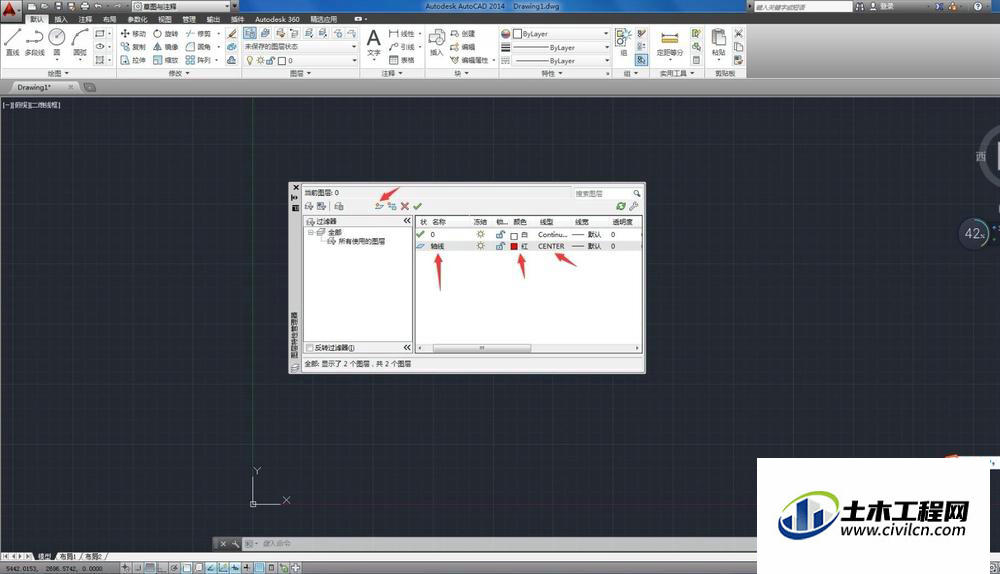

将轴线置为当前图层单击“新建图层”按钮，新建“轴线”图层，颜色设置为红色，“线型”设置为“center”，并将轴线图层设置为当前图层，如下图所示。
第3步
绘制横直线在命令行中输入lts（线型比例）命令，按回车键确认，设置比例因子为10。在命令行中输入l（直线）命令，按回车键确认，在绘图区的任意位置单击鼠标左键，按f8键，将正交功能开启，绘制长度为7530的水平直线，如下图所示。
第4步
偏移直线在命令行中输入o（偏移）命令，按回车键确认。设置偏移距离为2500，选中原直线向下偏移，如下图所示。
第5步
多次偏移直线在命令行中输入o（偏移）命令，按回车键确认。然后根据命令行提示先下偏移（鼠标带有数字距离），偏移距离分别为2700,300,1200,600,1400，如下图所示。
第6步
绘制竖直线在命令行中输入l（直线）命令，按回车键确认，根据命令行提示进行操作，捕捉左侧端点，绘制垂直直线，如下图所示。
第7步

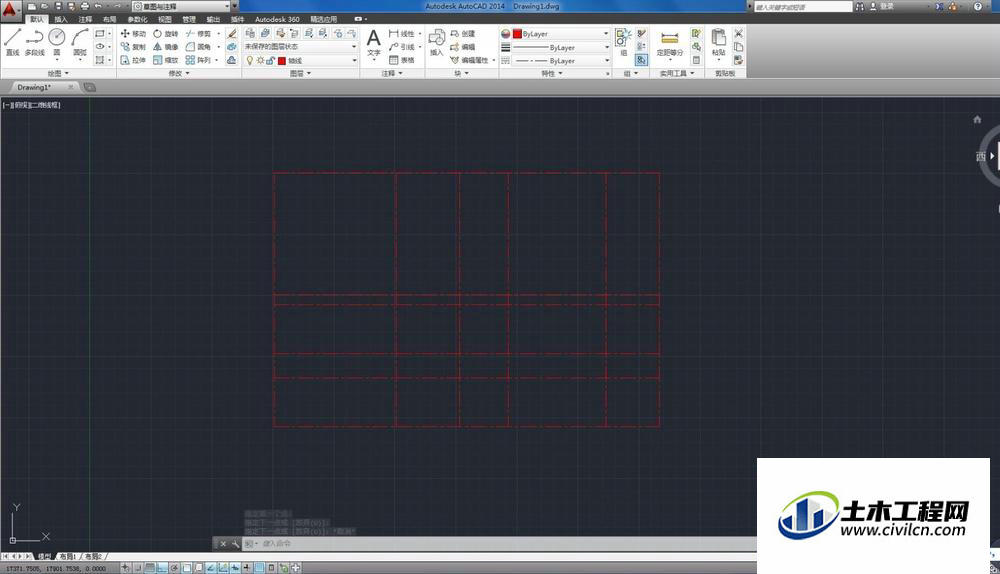

偏移竖直线在命令行输入o（偏移）命令，按回车键确认，根据命令行提示进行操作，设置偏移距离为2500,1280,1200,2500,1280，如下图所示
温馨提示：
以上就是关于“怎么利用AutoCAD2014绘制轴线？”的方法，还不太熟悉的朋友多多练习，关注我们，帮你解决更多难题！
