CAD是一种专业的制图软件,这里所说的CAD就是一款用于建筑、机械等产品构造以及电子产品结构设计的软件。在CAD使用中,可能会遇到一些还未学习到的软件技巧,比如,CAD路径阵列怎么用?其实这个很简单,下面我就给大家分享一下,CAD路径阵列怎么用的方法。希望对大家有所帮助,感兴趣的小伙伴可以关注了解一下。
方法/步骤
第1步

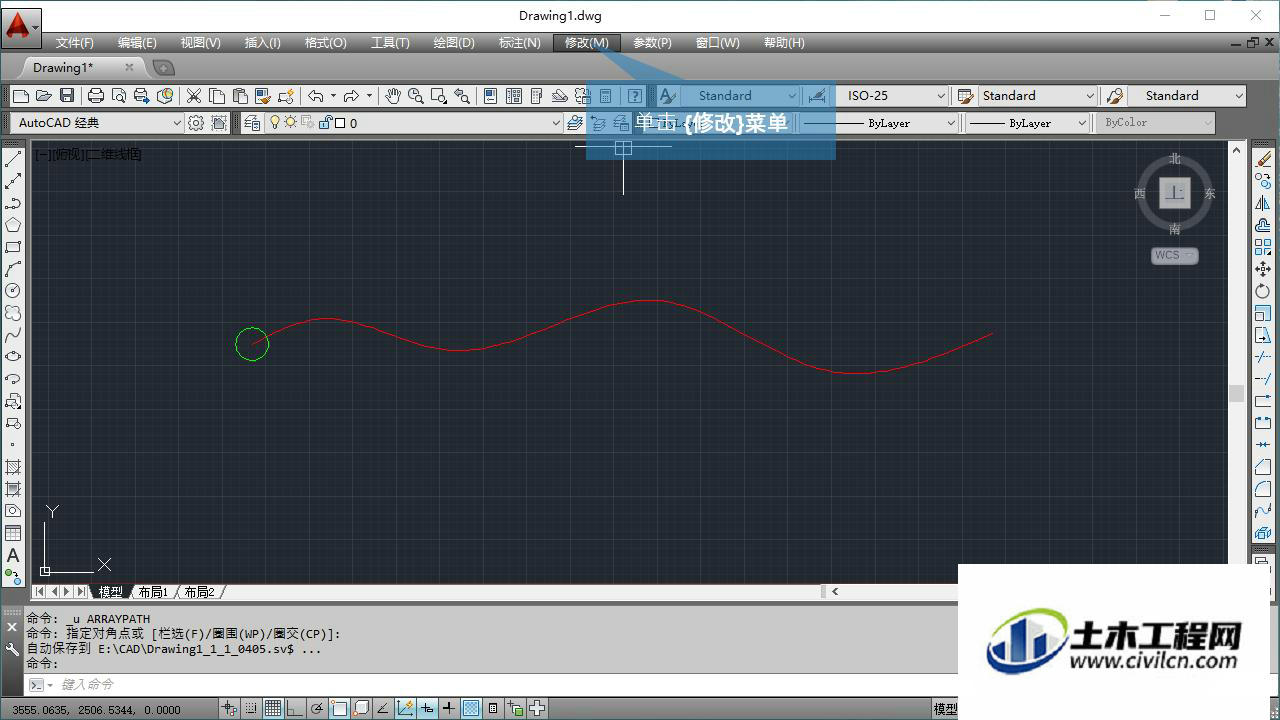

打开CAD,事先绘制如下图所示的两个图形,大概绘制即可。然后点击菜单栏上的修改菜单。
第2步

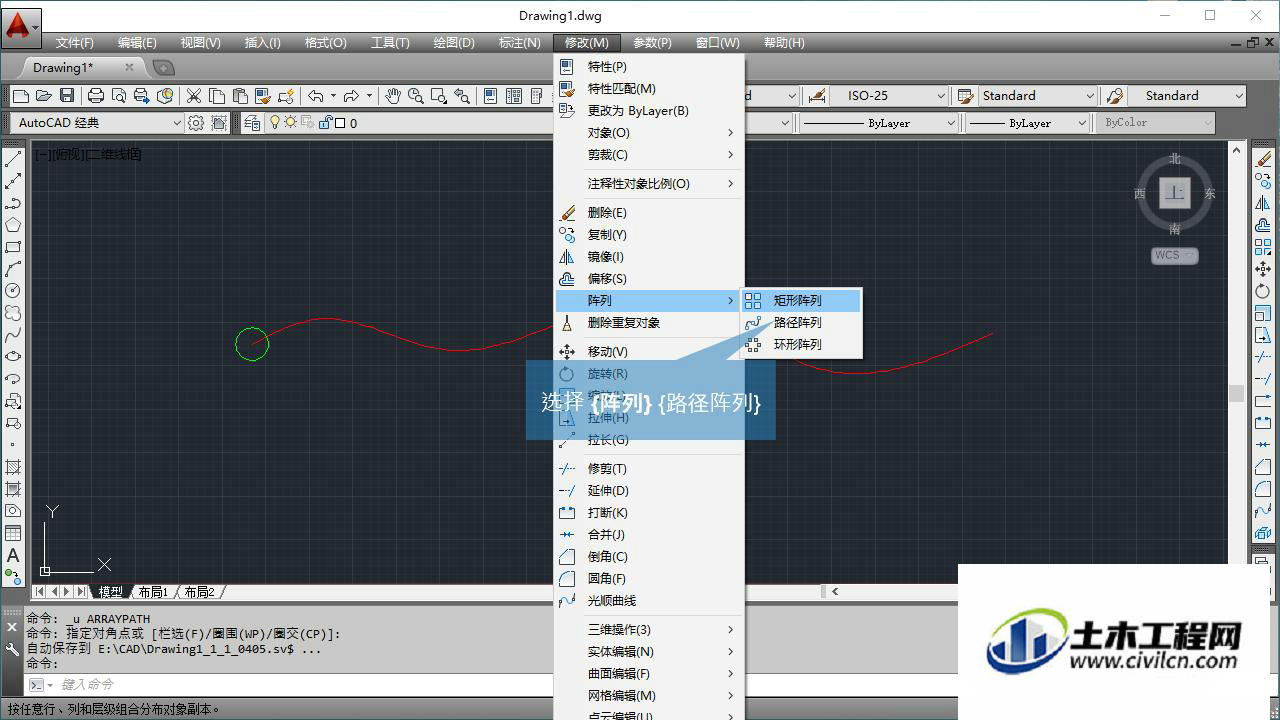

在弹出的下拉菜单中选择路径阵列,如下图所示。
第3步

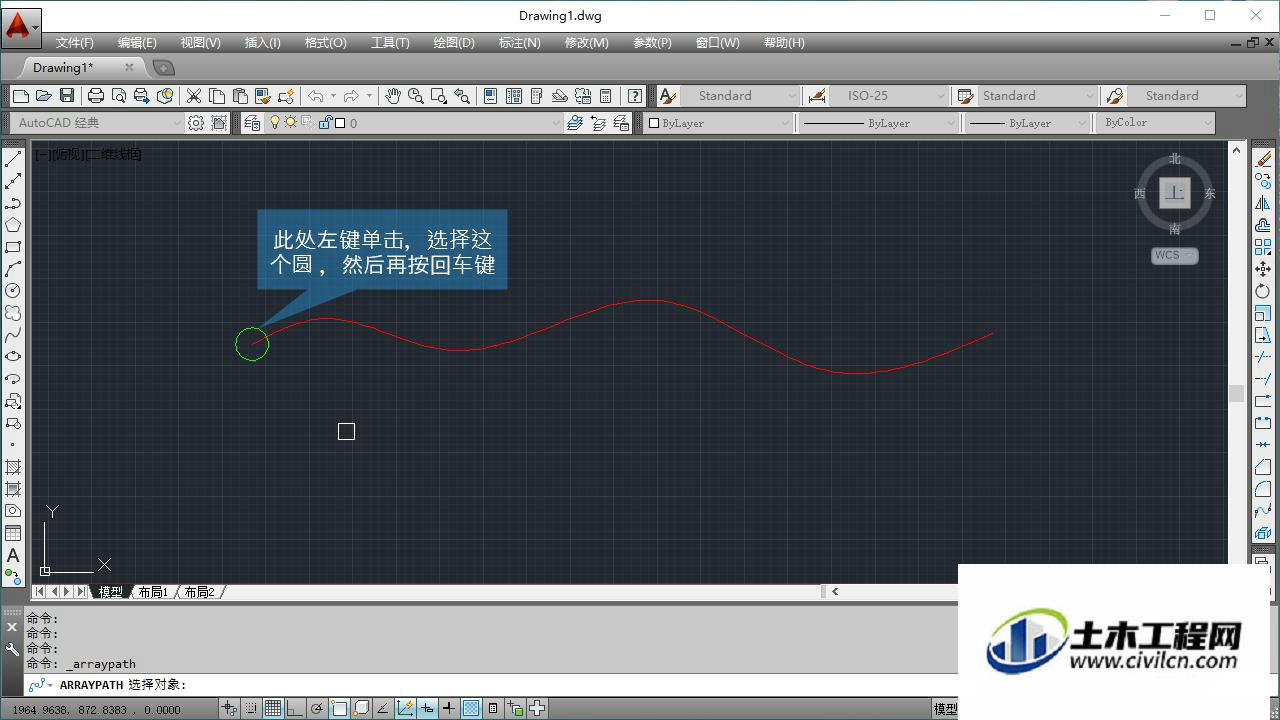

命令行提示要我们选择对象,这个时候是选择绿色的圆作为对对象,选择好之后,按回车键。
第4步

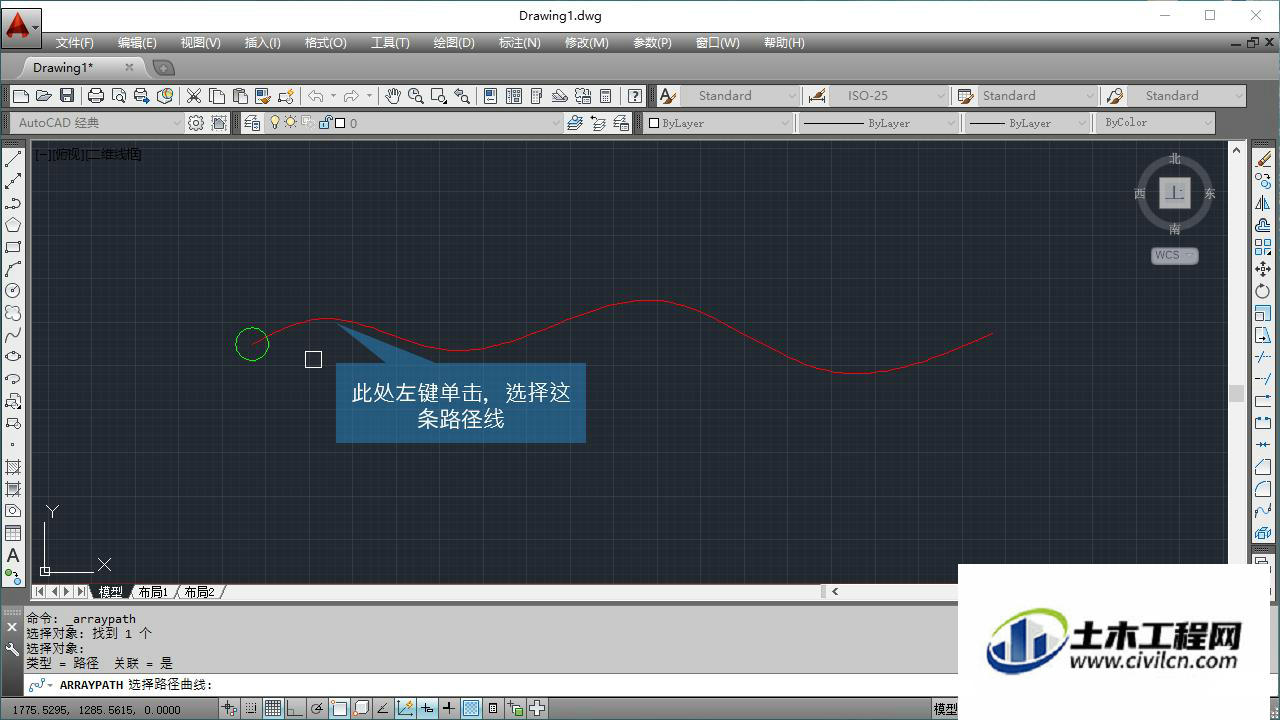

接下来选择这条红色的样条线作为路径曲线。
第5步

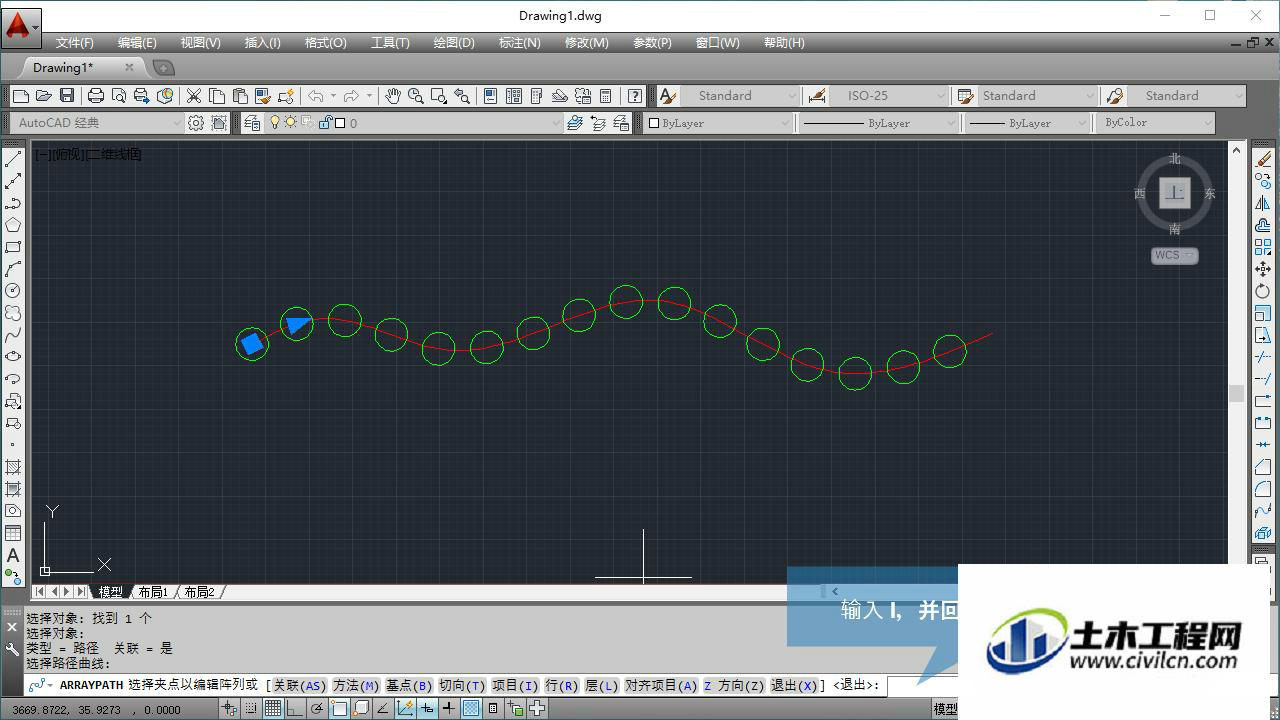

选择好之后,会出现阵列好的一个大概预览,假如这不是你想要,可以指定参数。我们这个时候输入i,然后按回车键。
第6步

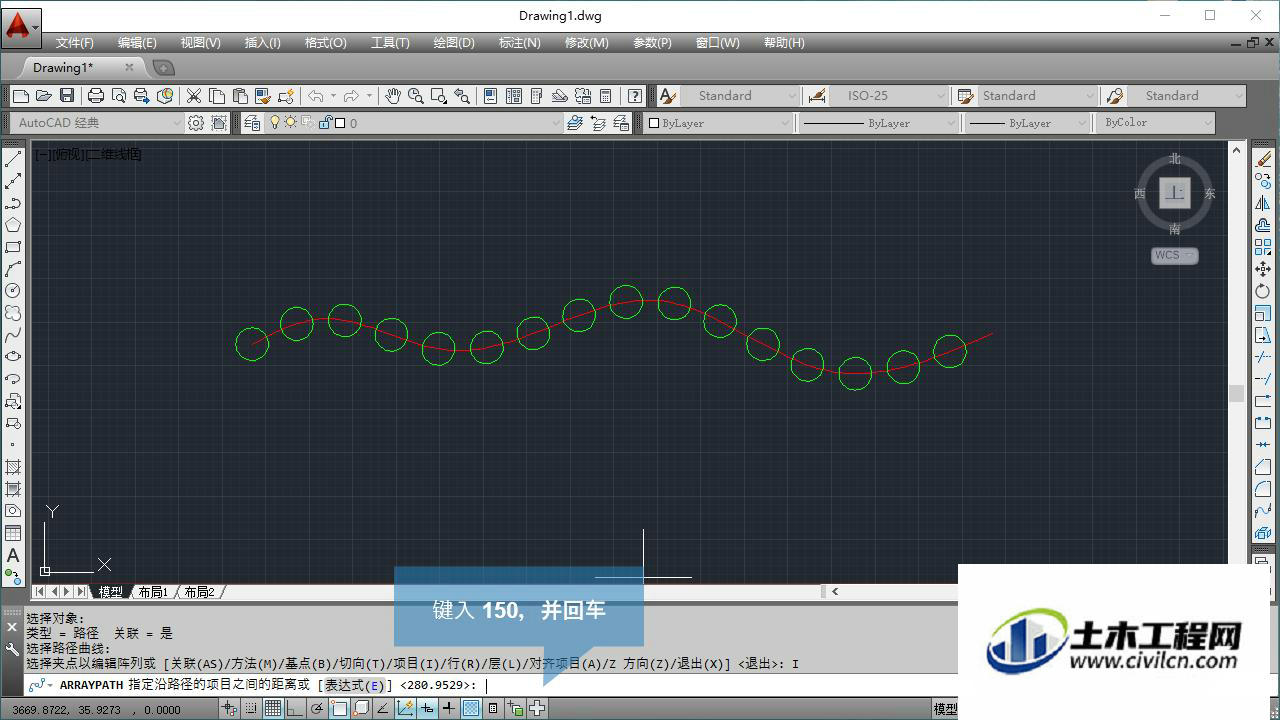

输入阵列距离,比如我这里输入150,然后再按回车键。
第7步

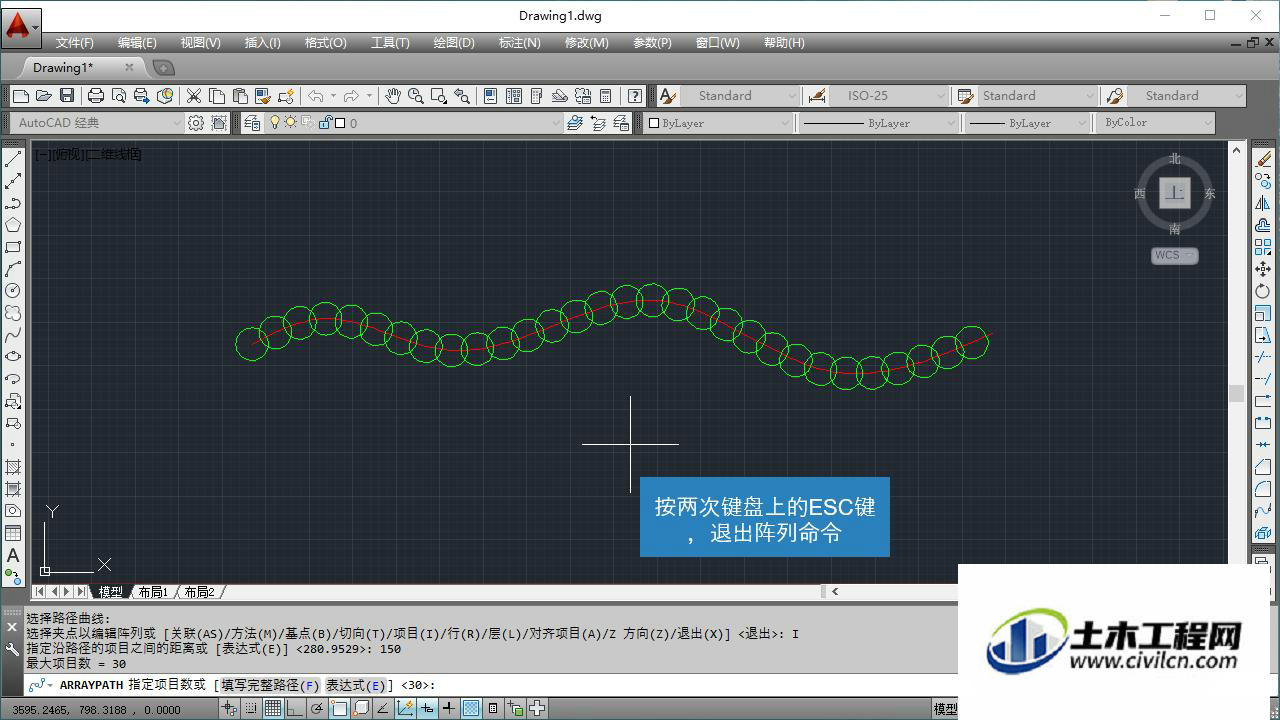

然后按两次键盘上的esc键,退出路径阵列命令,最终的阵列效果就是如下图所示。操作起来还是简单的,学会了的老铁就投一票。
第8步
总结:1. 绘制要阵列的图形和路径线。2. 执行路径阵列命令。3. 选择阵列图形。4. 选择阵列路径。
