CAD是自动计算机辅助设计软件，能够进行二维制图和三维图纸设计，无需懂得编程就能够自动制图，因此非常的多的朋友在学习和使用。标注是最基础的操作，并且很多图纸都需要我们进行标注，那么CAD的直线斜线怎么标注？小白可能无法快速的上手，下面就来告诉大家简单的操作方法吧！
方法/步骤
第1步

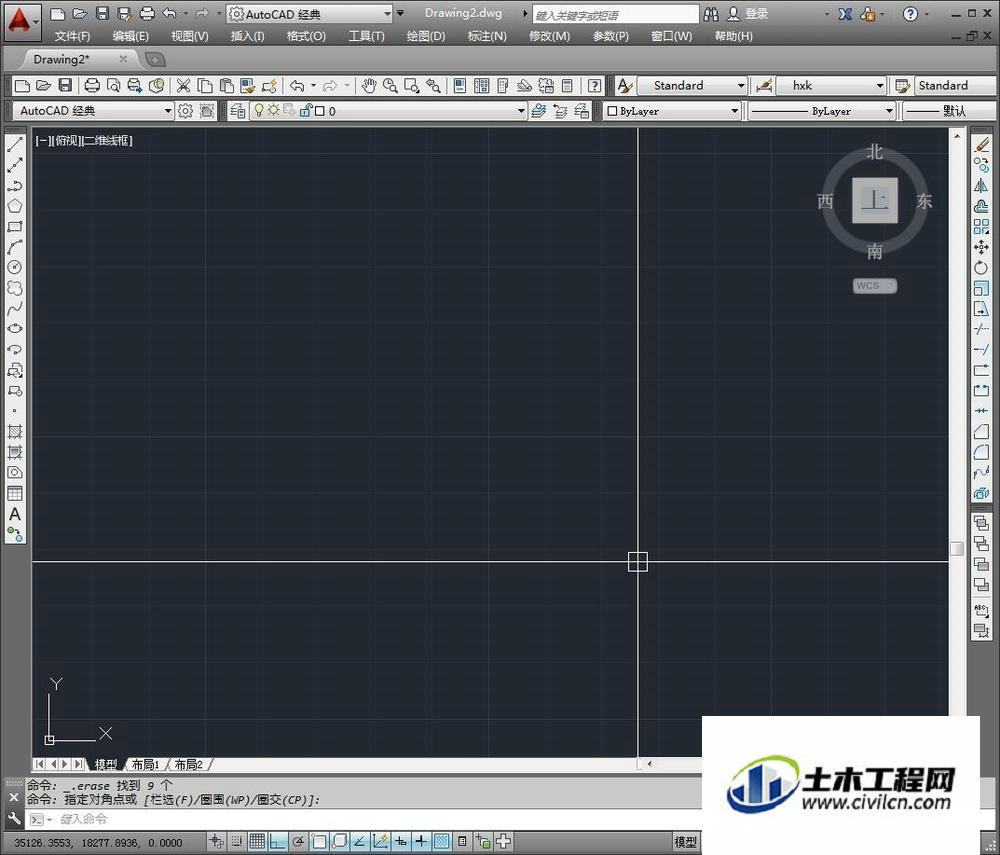

首先进入打开CAD软件，进入“Auto CAD经典”绘制界面。
第2步

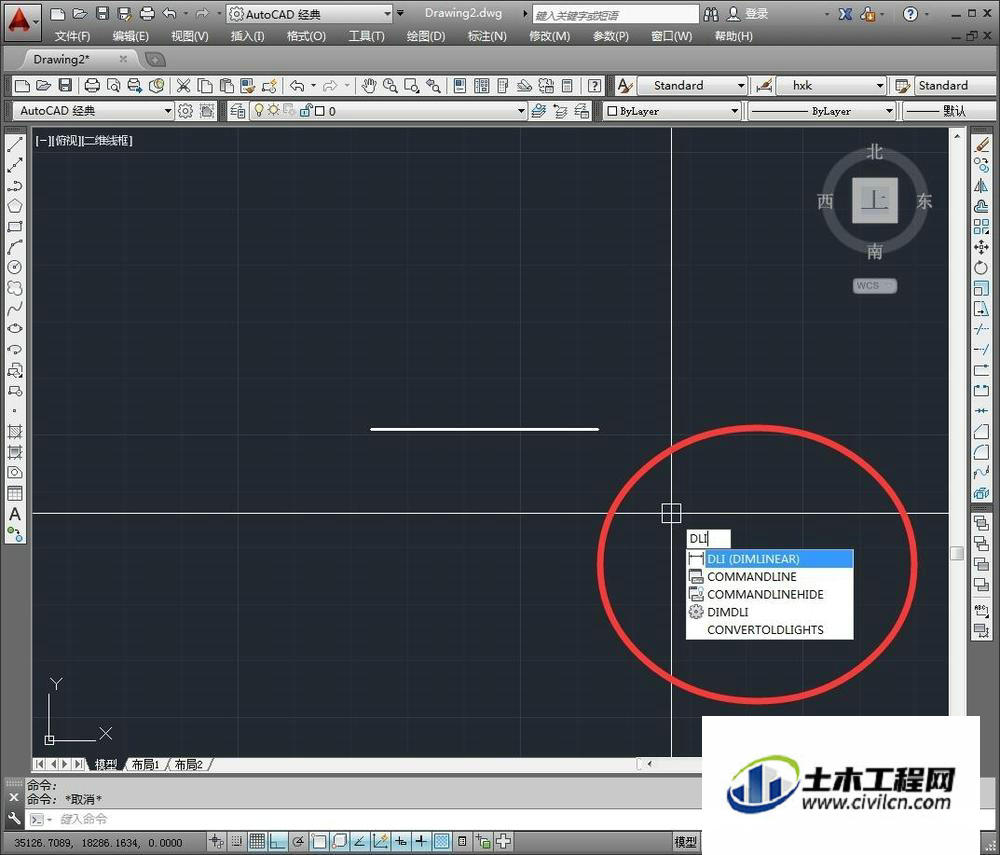

想要标注一根直线的距离，在经典界面下是没有“直线标注”的按钮的，所以我们直接输入命令“dli”来进行标注，反而使用命令会比较方便。
第3步

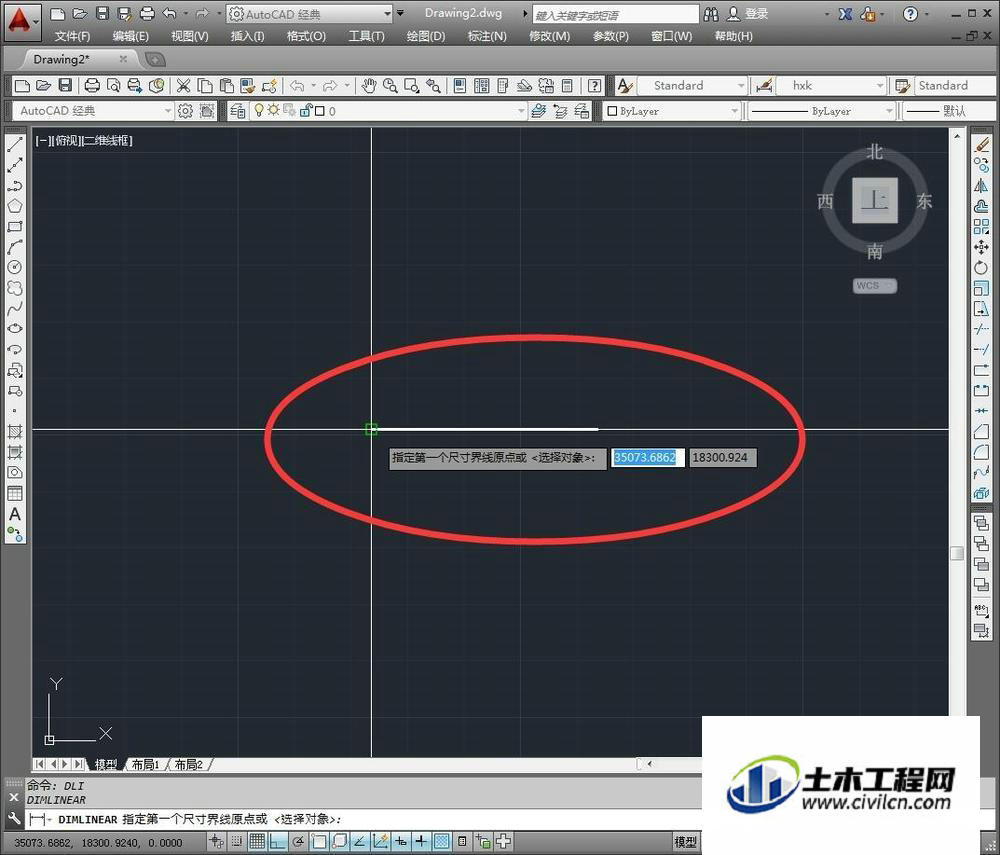

进入“直线标注”状态后，会让我们首先确定第一点的位置，在图中直线的一端点击鼠标即选中。
第4步

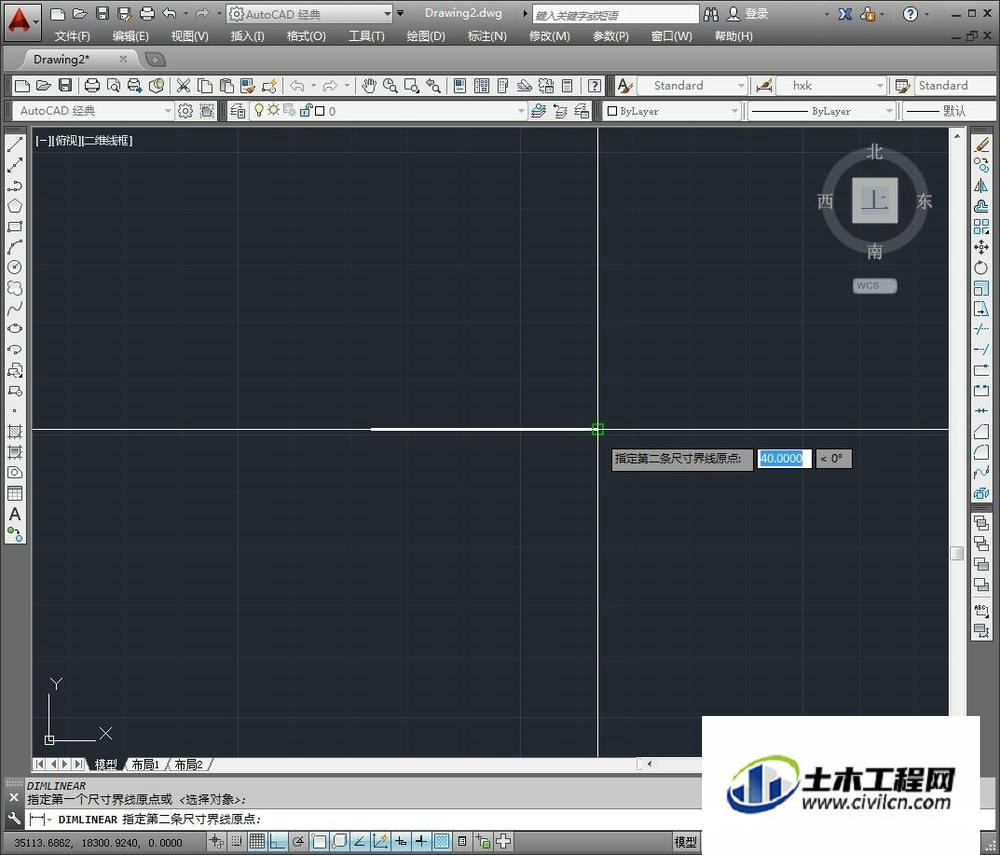

然后确定第二点的位置，在直线另一端点击鼠标左键。
第5步

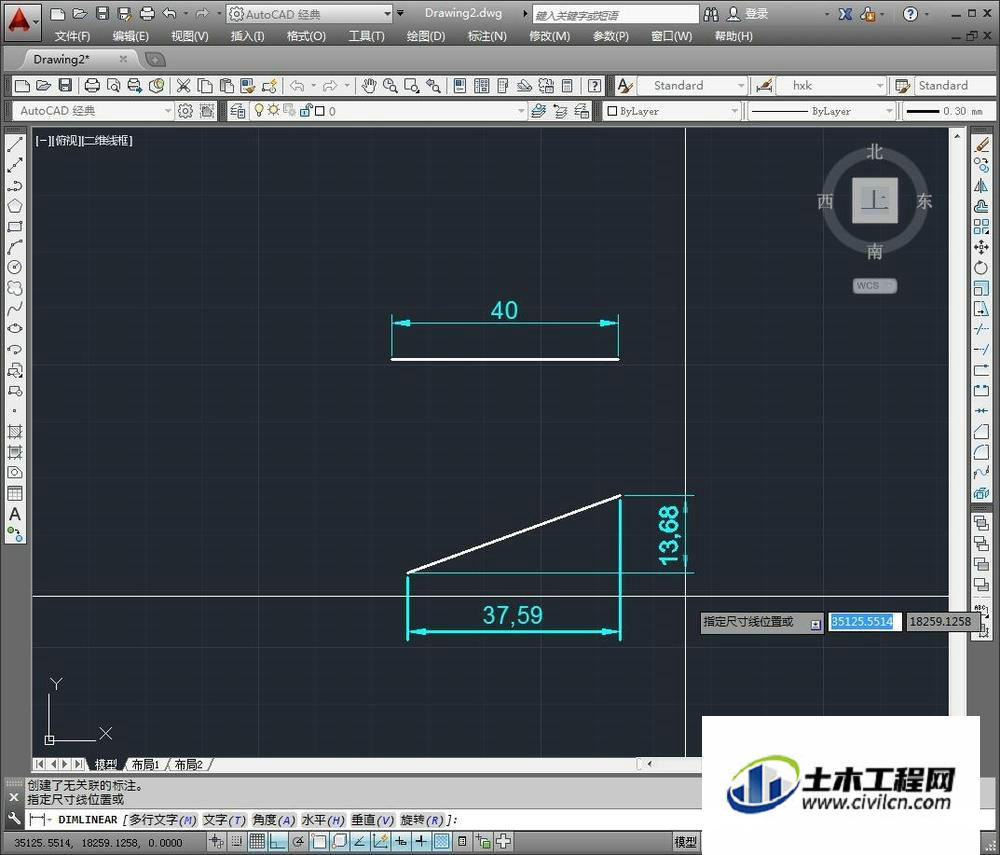

之后我们会看到标注直线长度数值的尺寸界线出现，拖住鼠标，放在适宜的位置后单击鼠标左键即可。
第6步
下面是斜线的标注，我们会发现“dli”命令只能标注，x轴或者y轴的正交尺标，无法对有角度的线进行标注，同样也是该命令的优点。
第7步

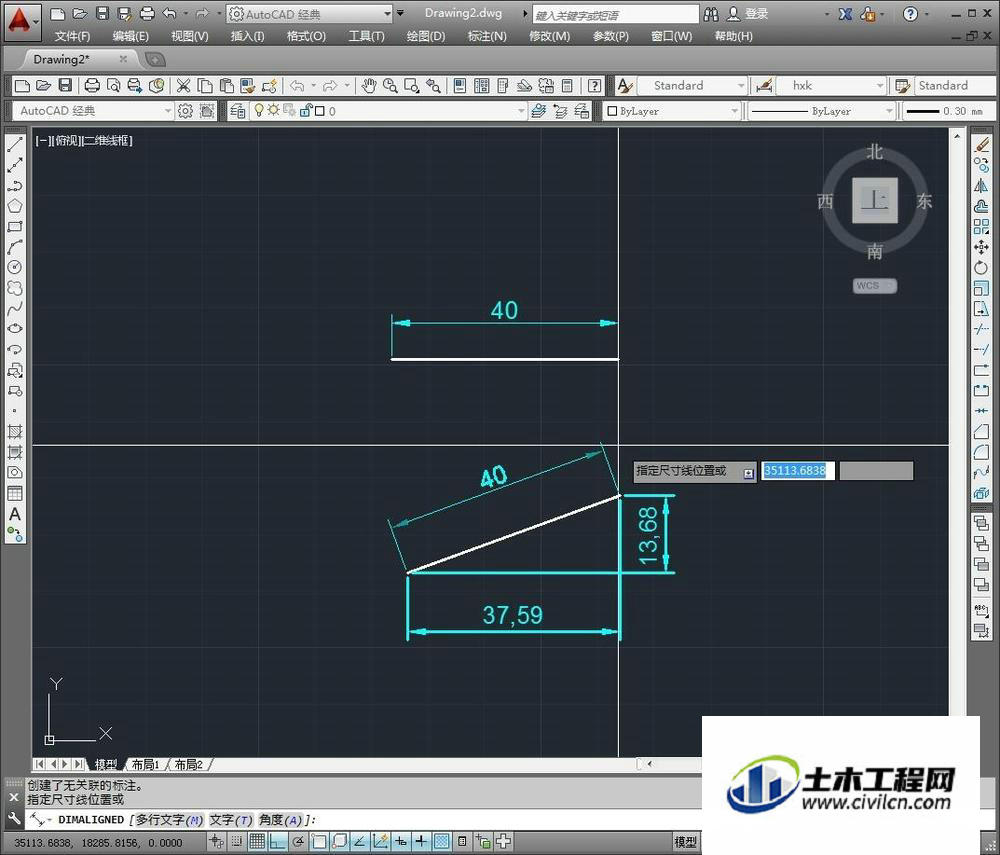

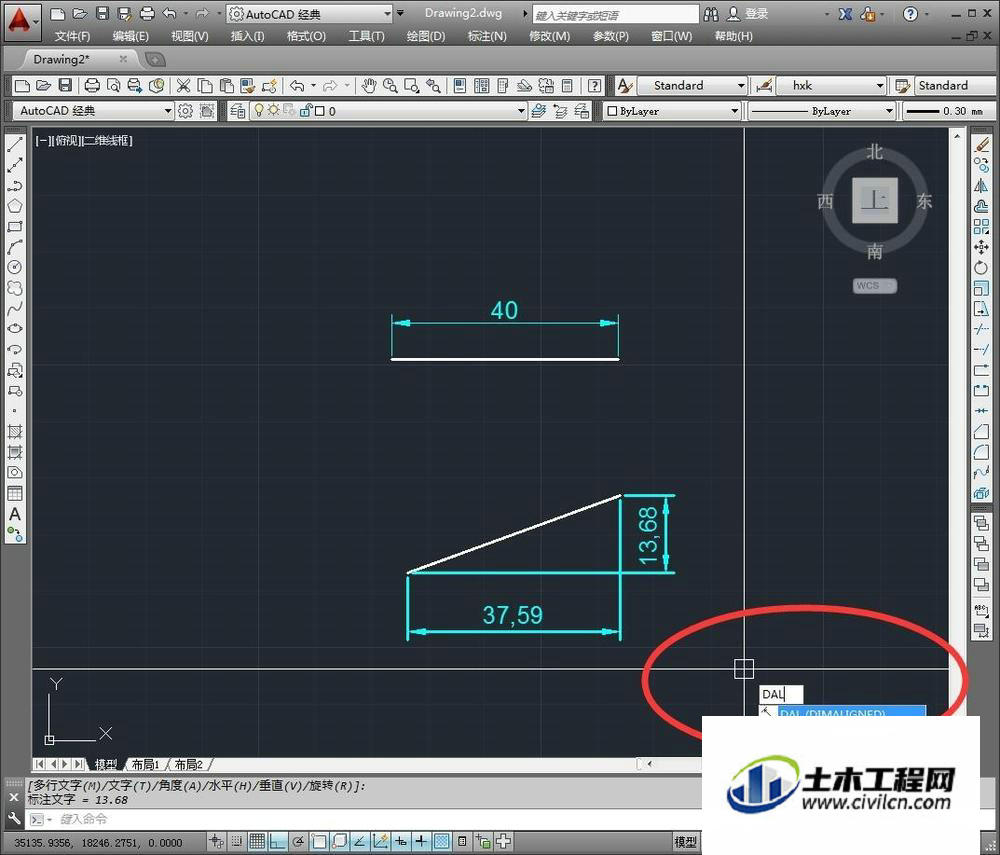

现在我们要标注斜线尺寸，使用命令“dal”后空格键确定，使用方法也是在线段两端单击后拖动尺标完成。
第8步
这样斜线的尺标也完成了，“dal”命令优点是很够快速对斜线标注，缺点是无法标注x、y轴的尺寸。因此对直线标注一般是“dal”“dli”进行混用。
温馨提示：
以上就是关于“CAD的直线斜线标注”的方法，还不太熟悉的朋友多多练习，关注我们，帮你解决更多难题！
