CAD是目前功能强大的制图软件,现在越来越多的朋友在进行使用,但也有不少新手对软件的功能不太了解,不知道如何操作。有时候为了方便打印,以及发送给别人我们都会保存为PDF格式 ,那么PDF图如何转为CAD的DWg格式?本次的教程分享给大家,希望能够帮助到需要的小伙伴们。
方法/步骤
第1步

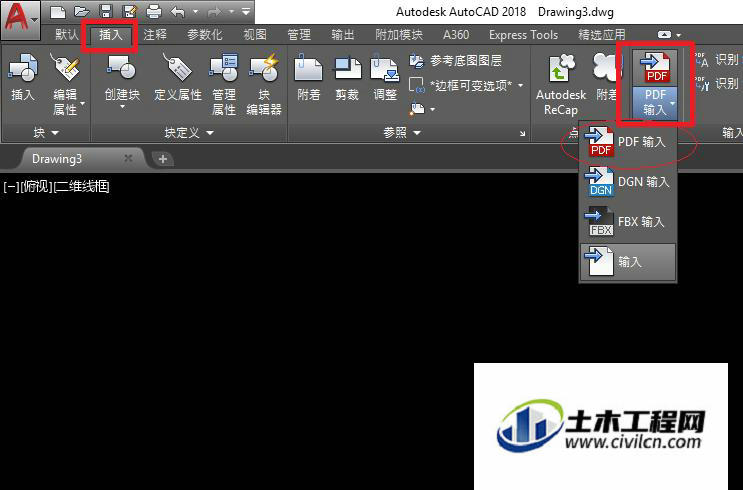

操作非常简单:输入命令"PDFIMPORT",或者面板找到:
第2步
此时会弹出一个“选择pdf文件”的对话框,选择需要转换的文件,然后在弹出的“输入PDF”对话框点击确定即可!
第3步

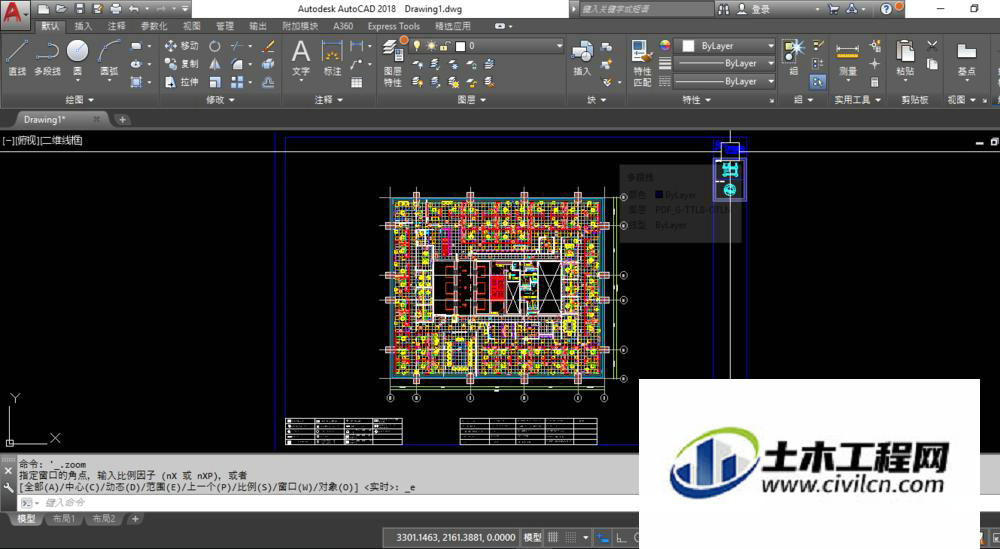

短短几秒,即可实现pdf到dwg的格式转换!深度CAD小编认为这个功能确实非常强大!
第4步

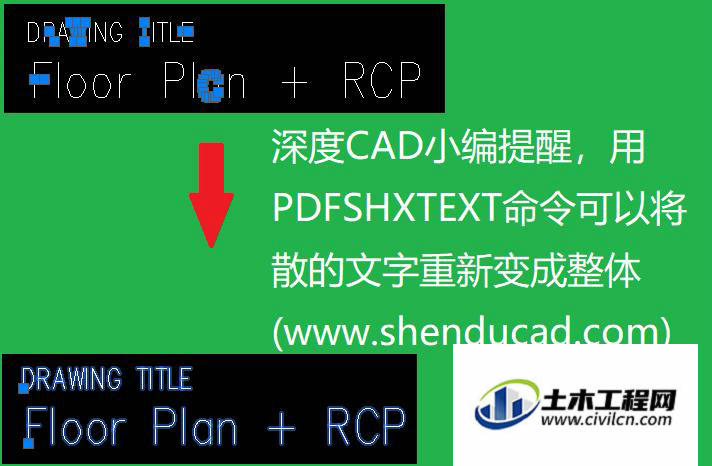

如果文字之前是全真字体(TrueType font),那么转换之后这些字体将被保留为仍然是文字,否则如果是shx字体的话,将得到由多段线等“写”成的“文字”。这种情况下,仍然可以使用“PDFSHXTEXT”命令将所有这些散的文字转成一个整体的普通AutoCAD文字实体,然而遗憾的是,中文的“大字体”(big font) 还是不能被这种命令所转换。所幸的是,可以利用深度CAD提供的图块或标注文字等转换修复插件。
温馨提示:
以上就是关于“PDF图怎么转换为AutoCAD的DWg格式?”的方法,还不太熟悉的朋友多多练习,关注我们,帮你解决更多难题!
