我们在绘制CAD图形的时候，需要绘制辅助线或者是其他的线条，但是这些线条打印的话是不需要打印出来的，那么CAD怎样设置图形不能打印呢？其实就是针对图层的设置，下面来详细给大家说说。
第1步

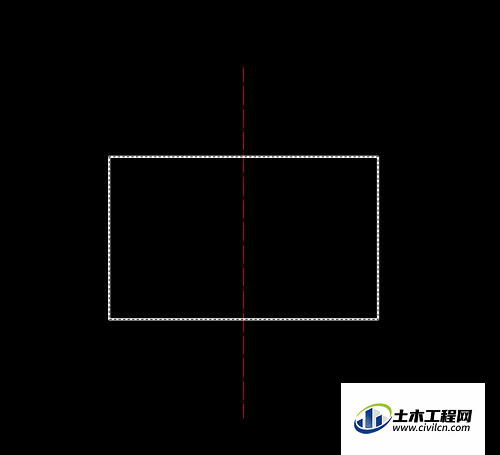

我们打开CAD软件和需要设置的图形文件，这里使用图中的图形来演示，我们想把红色的线设置为不能打印。
第2步

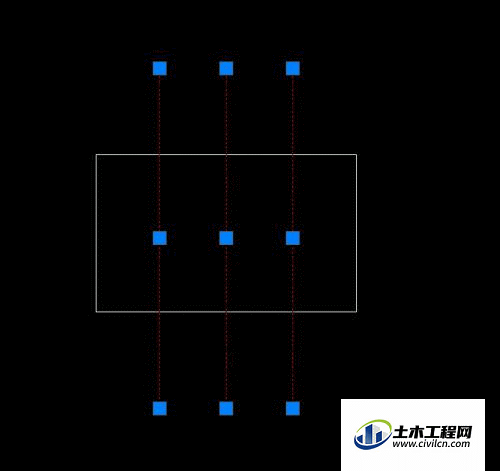

我们选择红色的线，如果是很多的辅助线，那么我们可以全部选择，我们可以通过辅助线的颜色来一次全部选择，具体的步骤看这个经验。
第3步

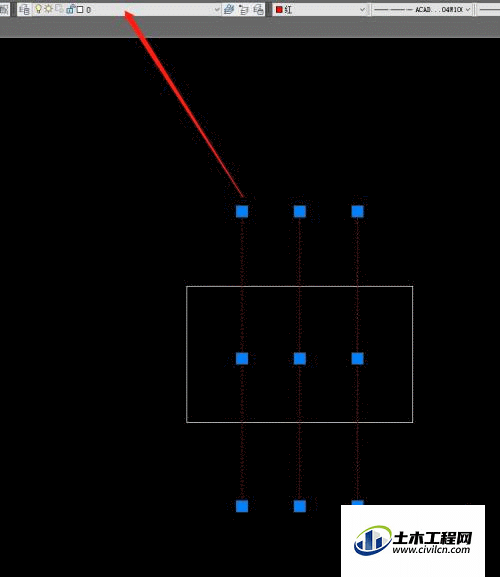

选择后，我们点击CAD的图层控制选项，就是图中标记的地方。我们点击之后，会出现图纸中图层的列表。
第4步

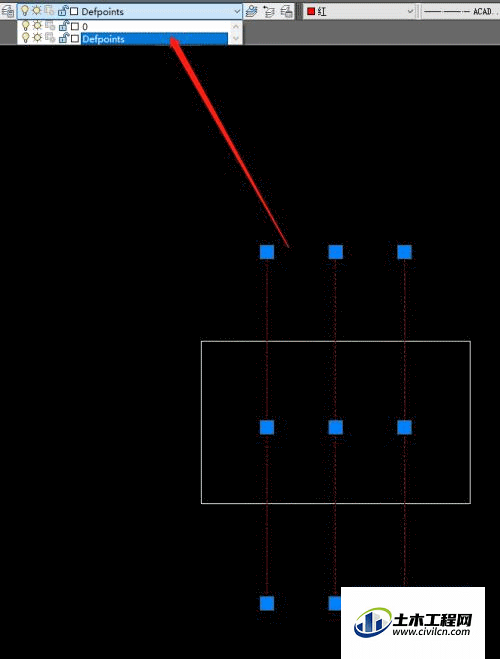

我们在出现的图层列表，找到名字是“Defpoints”的图层，然后点击这个图层就能把当前选择的红色辅助线图层跟改为“Defpoints”图层，这个图层是我们在绘图的过程中自动出现的一个默认图层。只要是在图中绘制过标注相关的，这个图层都会出现（比如标注“dli”命令）。
第5步

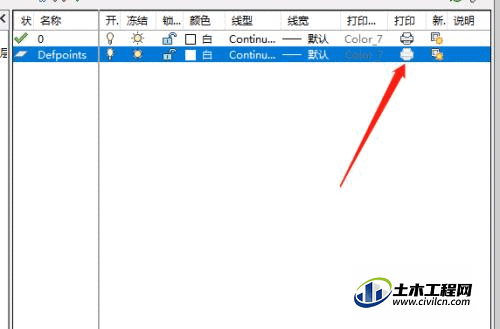

这个图层是打印不可见图层，只要是这个图层的图形，打印的时候都是打印不出来的，我们把不想打印的图形或者是辅助线设置到这个图层。大家可以根据图中的标记看到这个图层是打印不可见的。
第6步
然后我们想要把打印不可见的图形分成几个图层分开管理，这个时候就需要使用“LA”命令了，这个命令是打开图层编辑的，我们在CAD界面执行这个命令。
第7步

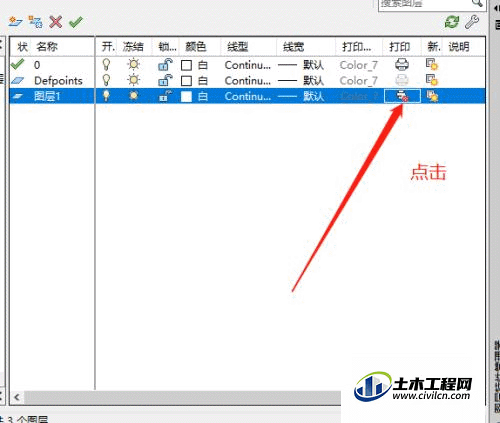

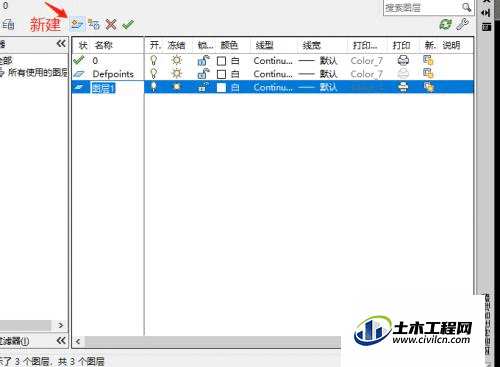

执行之后就会打开图层编辑的界面，我们新建两个图层，这个根据你需要的图层数量来。新建之后，我们点击后面的打印图标，出现一个红色的禁用标志就行了。然后我们退出这个编辑界面，把需要分类的图形依次更改为我们新建的打印不可用图层即可。
温馨提示：
以上就是关于“CAD如何设置图形不可打印？”的方法，还不太熟悉的朋友多多练习，关注我们，帮你解决更多难题！
