许多小伙伴在画图的时候，经常会出现一些多余的线条需要处理掉，但是却不知道怎么操作。那么快来看看下面的CAD修剪多余的线教程，如果熟练了之后 可以用快捷键命令哟 ，修剪的快捷键命令是trim 单输tr也可以。

方法/步骤

第1步

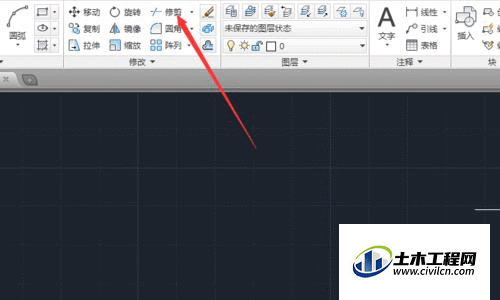

首先 我们找到cad修改单元 找到修剪命令。




第2步

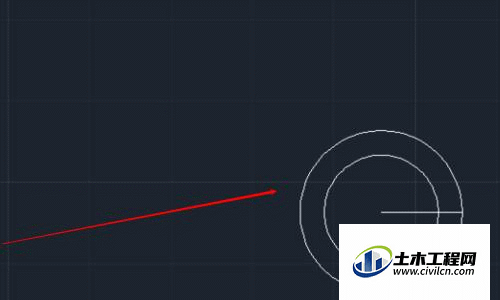

点击修剪命令之后原本指针会变成一个小方框。


第3步

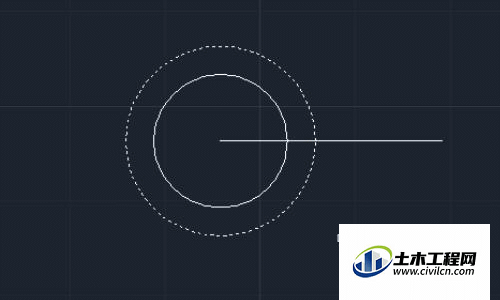

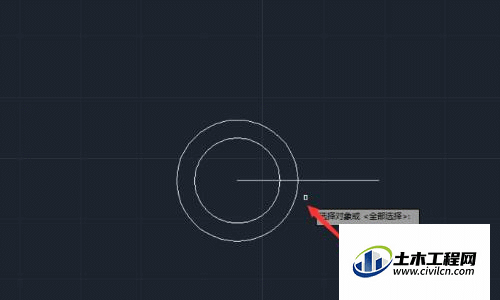

然后我们选择对象：圆选好对象圆之后 圆会成为虚线型  之后空格（enter键也可以）。


第4步

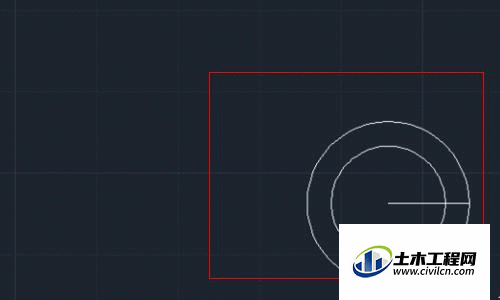

后面就是单击多余出来的线段。


第5步

再一次空格 这样我们想删除的部分就删好啦。


总结

1、首先 我们找到cad修改单元 找到修剪命令。

2、点击修剪命令之后原本指针会变成一个小方框。

3、然后我们选择对象：圆选好对象圆之后 圆会成为虚线型  之后空格（enter键也可以）。

4、后面就是单击多余出来的线段。

5、再一次空格 这样我们想删除的部分就删好啦。
