施工图算建筑面积这是施工中必须要有的，现在我们可以直接用CAD软件进行计算。那么CAD施工图建筑面积怎么算呢？在CAD软件中通常称为：测量面积，也就是说用测量的方式来代替计算，测量出来的面积就是施工图中建筑的面积。
方法/步骤

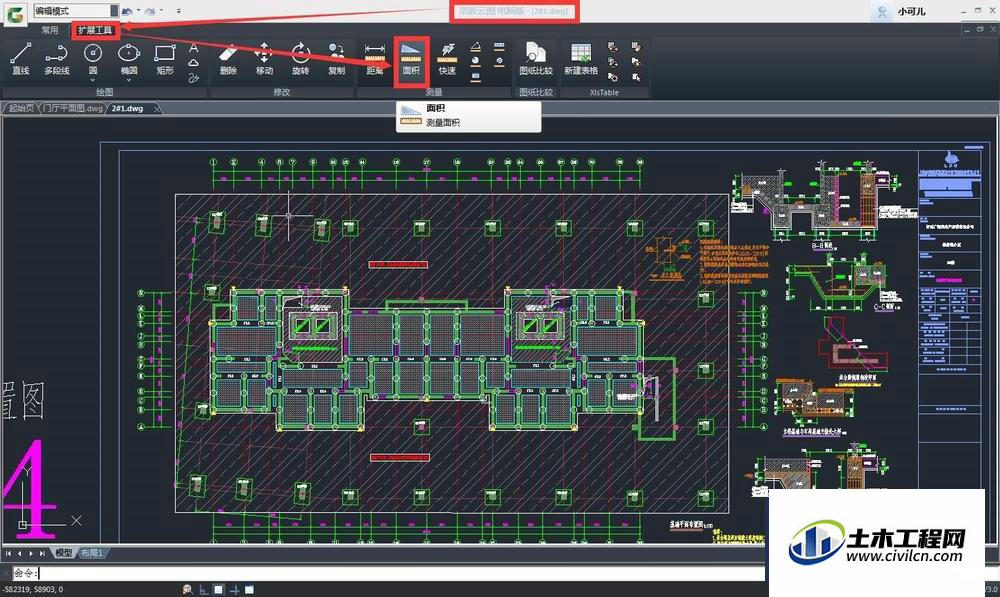

第1步
打开图纸，选择【扩展工具】中的【面积测量】功能。

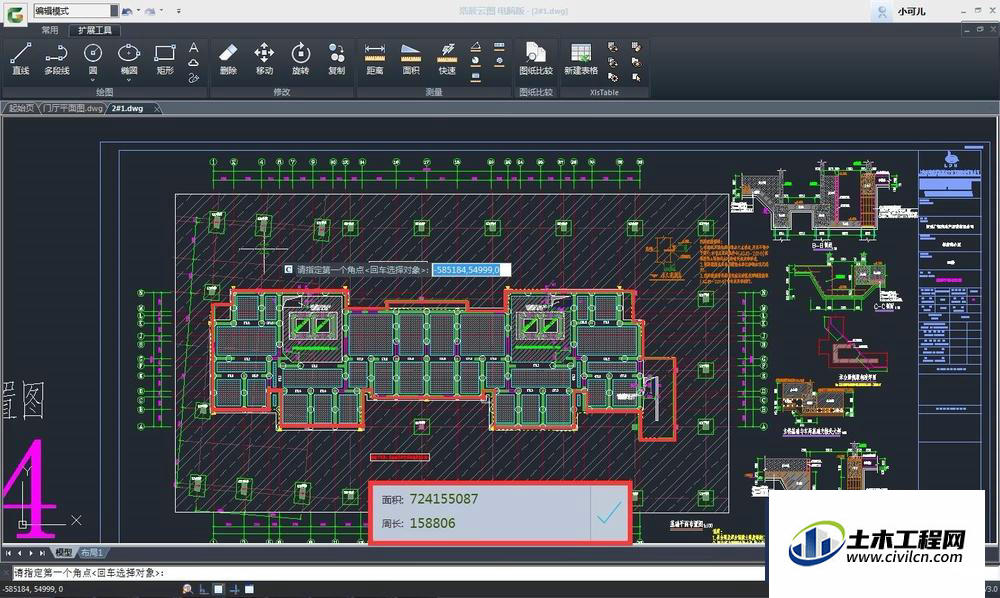

第2步
用鼠标选择施工图的每一个拐点，使其形成一个闭合图形，如图红线部分，当起始点和终止点重合的时候回车结束，施工图的面积以及周长就显示在下方了。

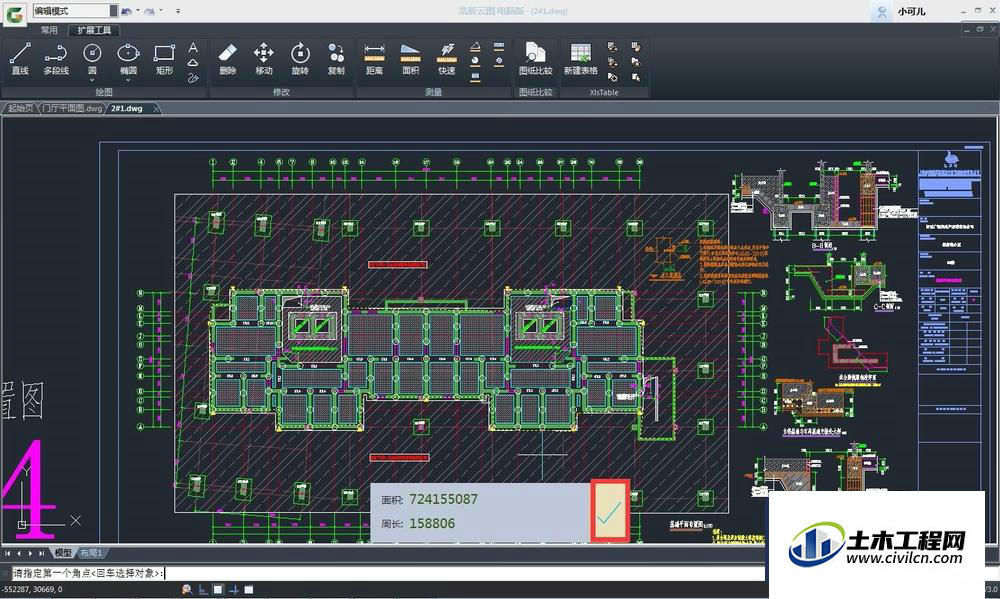

第3步
其实，从上面的两个步骤中，我们已经测量出了施工图的面积，但我们的图纸往往有许多个面积等待我们测量，并不只有这一个，为了方便对数据进行记录和保存，软件中还提供了测量记录查询以及导出的功能。在测量页面我们选择测量结果后面的√，即将测量的结果进行了保存。

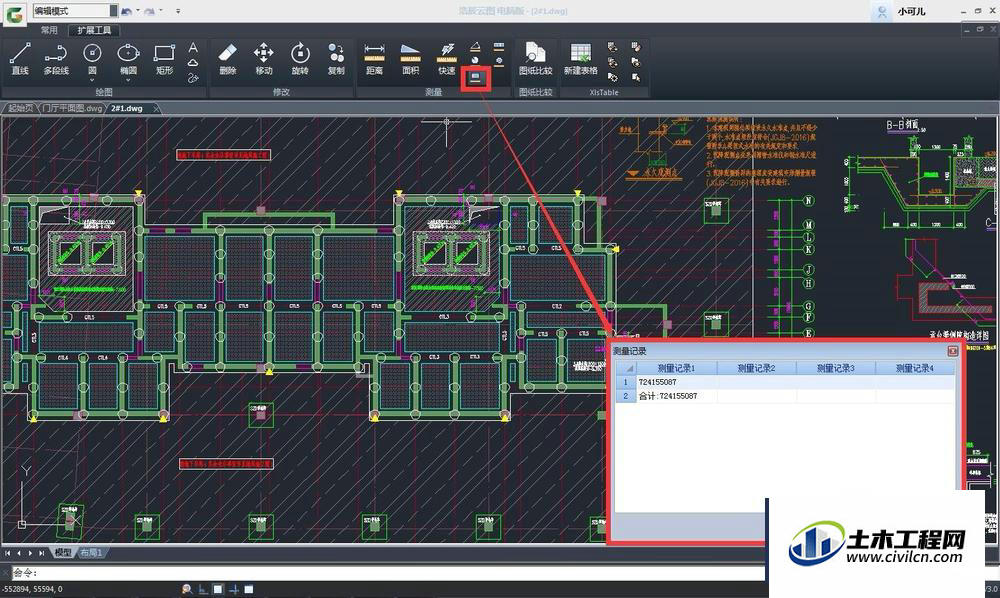

第4步
保存之后我们选择界面上方的【测量记录】功能，即可在界面右下角看到之前测量的内容，选择【导出Excel】即可将测量的结果导出成Excel表格。
温馨提示：
以上就是关于“CAD算施工图建筑面积简易算法”，还不太熟悉的朋友多多练习，关注我们，帮你解决更多难题！
