CAD是一种专业的制图软件,这里所说的CAD就是一款用于建筑、机械等产品构造以及电子产品结构设计的软件。在CAD使用中,工程施工图纸中独立基础是常见的图形,也是结构工程中必须的图纸,那么CAD怎样画出独立基础配筋图?我们需要注意的细节很多,但想要制作配筋图需要先学会动态块的使用,下面来告诉大家。

方法/步骤

第1步

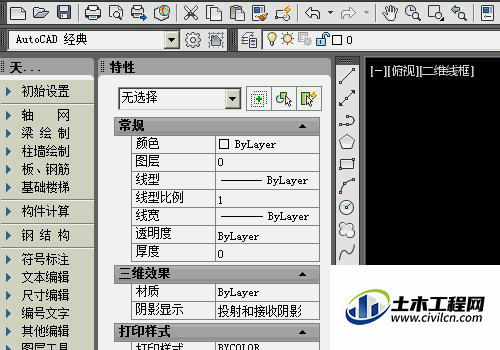

首先我们在打开的软件中中点击左侧的菜单中的基础楼梯--基础绘制。


第2步

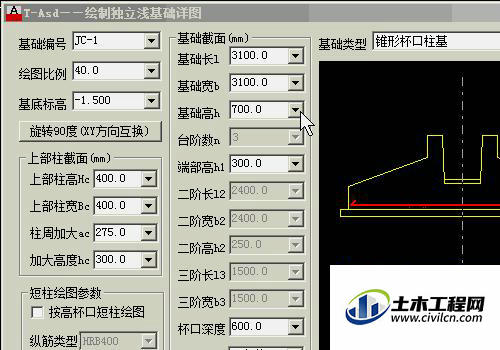

在弹出的独立基础详图窗口中我们首先来设置柱的编号、绘图比例以及基地高程。


第3步

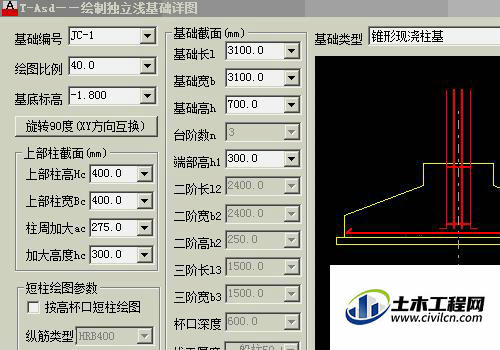

然后我们来设置基础的类型,可以根据需要来设置,再此我们设置为锥形现浇柱基础。


第4步

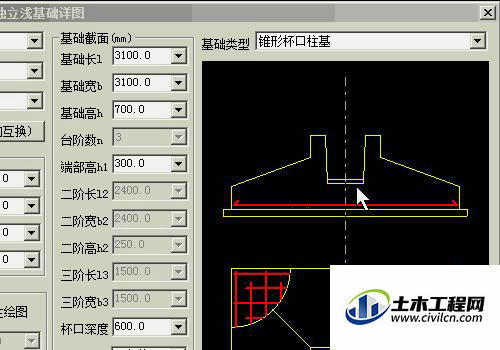

然后我们设置基础的长和宽以及高度;设置柱的长和宽以及柱的外加大宽度。


第5步

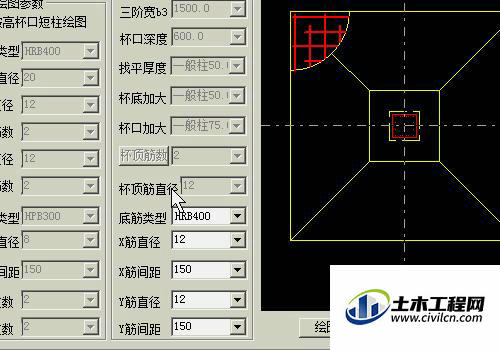

基础的尺寸设置完成后我来设置的基础的钢筋,在窗口的下方我们设置基础的钢筋;设置完成后点击绘制。


第6步

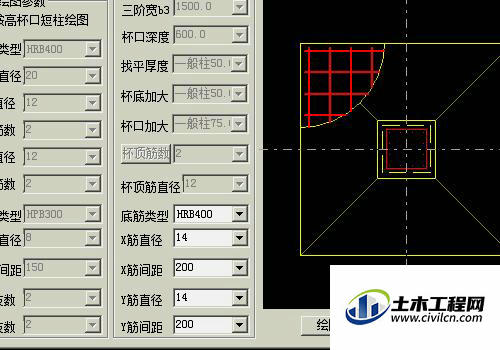

点击绘制后在图形中我们点击就可以绘制基础的配筋详图了,详图的参数就我们刚才设置的参数。(演示中基础的尺寸改成了2000*2000因为5000*5000的基础配450的方柱不太协调。)
