CAD其参数化绘图功能能够帮助您减少修订时间,确保一切协调有序、迅速。很多图形绘制好之后,边边角角都非常尖锐并不好看,所以很多想要优化一下,那么今天就来说说CAD怎么快速把矩形4角转为圆角,帮助大家使用圆角。
方法/步骤

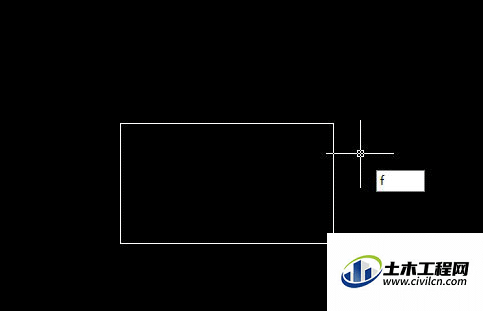

第1步
首先,画一个任意矩形,输入命令F,点击空格

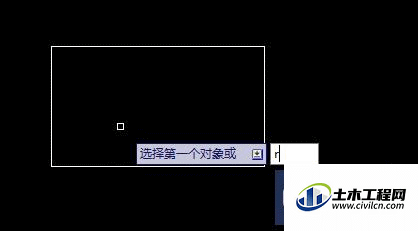

第2步
输入圆角半径命令R,点击空格

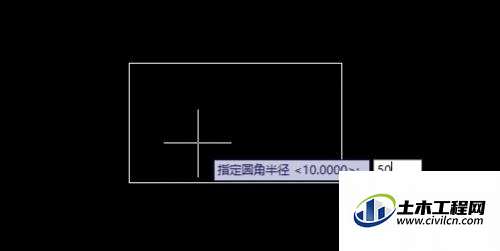

第3步
这里我们输入半径为50(可以按照自己需求输入半径值)

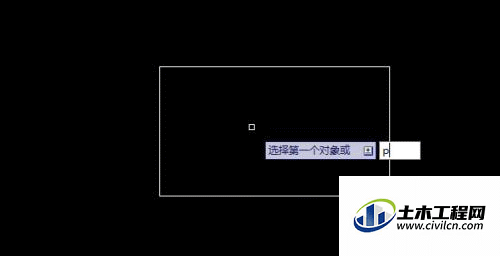

第4步
输入命令P,点击空格

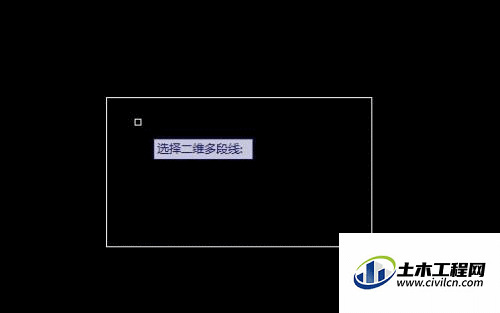

第5步
出现如图所示提示,点击矩形

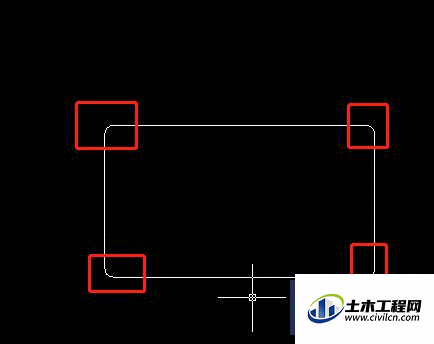

第6步
如图所示,矩形的四个角就瞬间变成相同半径的圆角
总结
F-空格-R-空格-输入半径值-空格-p-空格-点击矩形-四个相同半径值的圆角生成完成。
