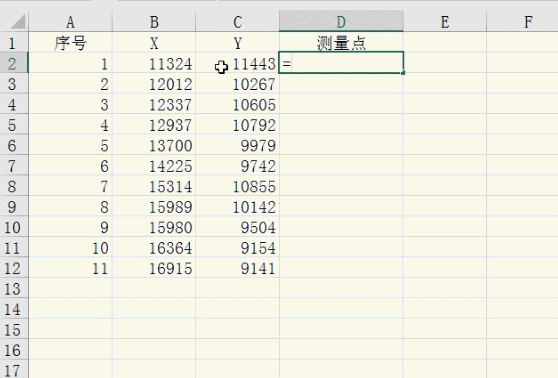

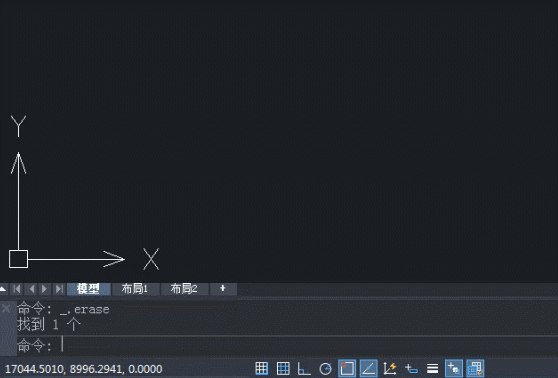

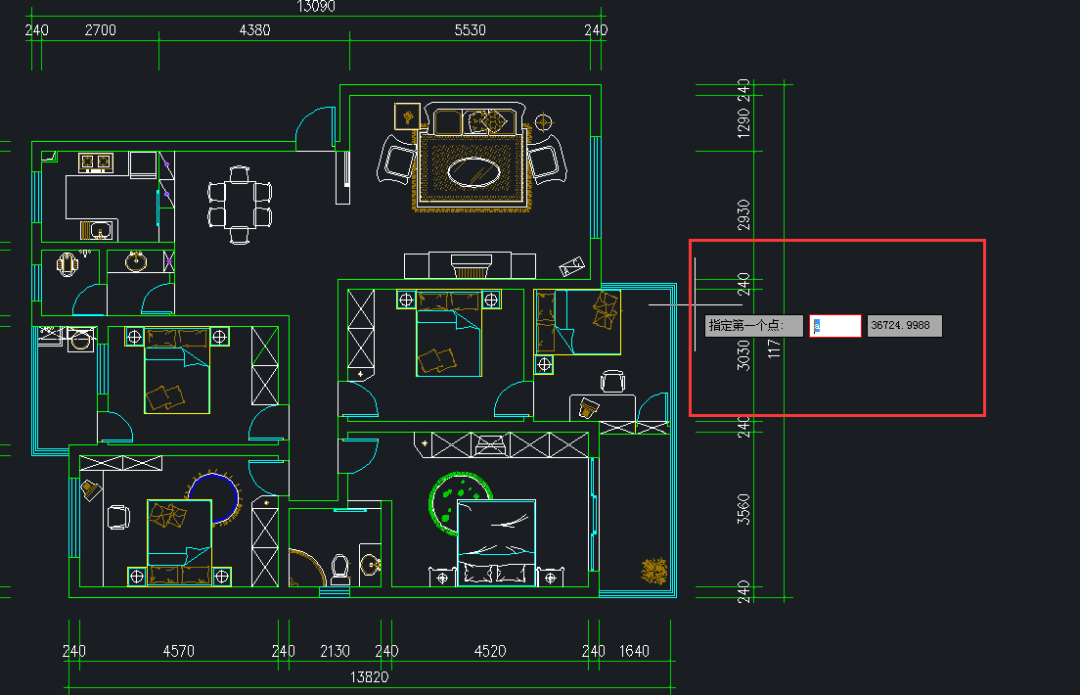

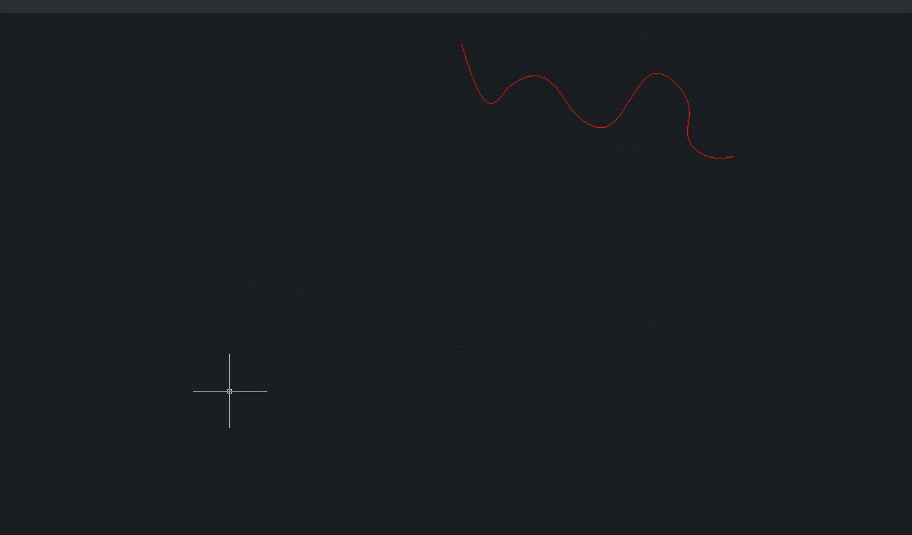

样条曲线绘制等高线 样条曲线其实用的地方不多，通常用于绘制连续的，曲率变化均匀的曲线。 如果用【SPL】样条曲线绘制一般的圆弧，非常不方便而且不好把握。但如果配合坐标，其实可以用来绘制等高线。 如何操作？ 在Excel表中，把单独的XY坐标通过公式求得测量点的坐标。 把所有坐标进行复制，切回到CAD，使用样条曲线【SPL】命令，在命令行处粘贴，这样软件会识别到你所输入的坐标，把所有点用样条曲线连接，完成等高线的绘制。 这样一来，如果有大量的等高线坐标，就可以快速变成等高线。 动态输入框变红 动态输入是CAD在输入命令时的提示，对于新手小伙伴来说，一般都会开启。 有小伙伴说他的动态输入框变红了，这说明输入的参数有误，那有哪些原因会引起这个错误呢？ 1、全角的符号 在需要输入坐标的时候，通常会用逗号间隔开，但是如果你不小心切换了全角输入法，那么你输入的逗号就不能识别了，导致红框的出现。 当然，这种情况可能是你不经意间的设置而导致，察觉不到，而事实是，无论是不是输入坐标，CAD都识别不了全角符号状态下的值。 2、输入了多余的符号 比较典型的例子就是输多了角度符号“<”。 假设我们绘制直线，第一点X坐标是（100,50），那么我们在输入100后，这时候输入了“<”符号，会自动切换到下一个输入框，并且提示我们输入的是角度。 3、输入的参数对不上 这个就很好理解了，明明让你输入数字，你偏偏输入字母，这属于命令错误。 这种情况一定要看清楚命令提示，以多线ML为例。 如果你已经指定了一个起点，在提示下一点的时候才输入S比例，一样会提示红框的。
