●操作方法

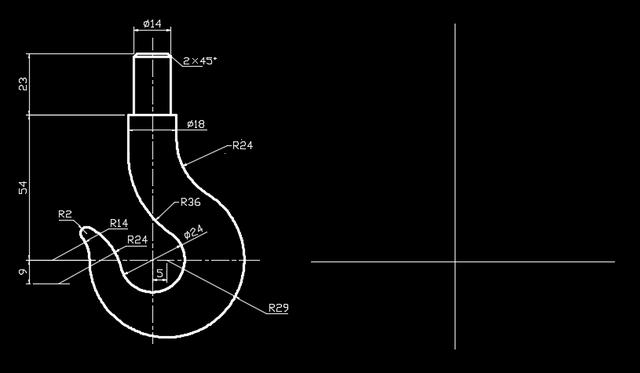

第1步：打开AutoCAD软件--打开案例文件（没有关注下我们领取）--绘制二条定位线（如下图所示）

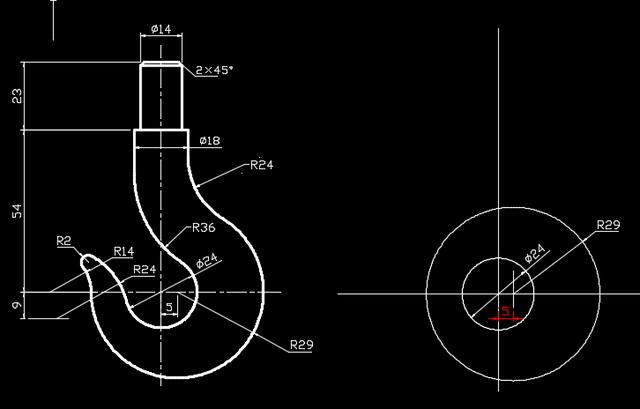

第2步：绘制直径24的圆--将竖线向右偏移5--以交点绘制半径29的圆（如下图所示）

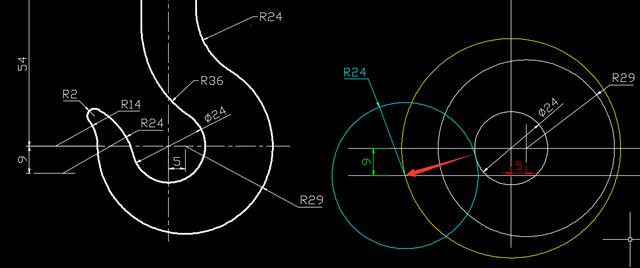

第3步：将水平定位线向下偏移9--再将直径24圆向外偏移24--再以偏移出来的圆与9的线交点绘制半径为24的圆（如下所示）。然后将黄色的辅助圆删除！

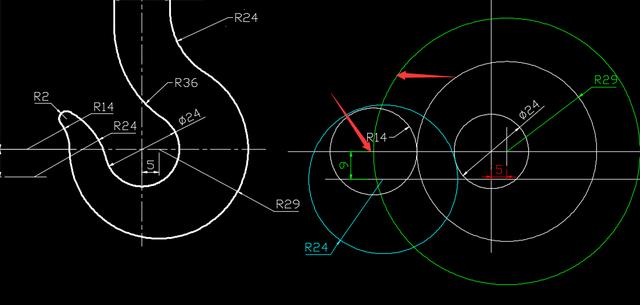

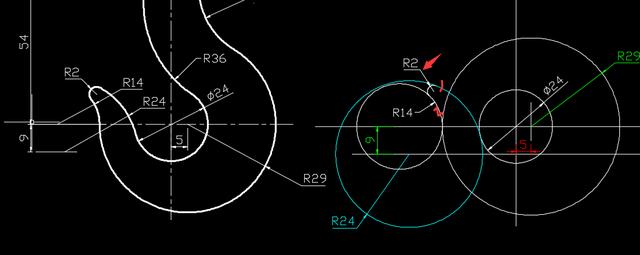

第4步：以29半径的圆向外偏移14（绿色）会与箭头所指产生一个交点--在交点画一个半径14的圆，并删除绿色偏移出来的辅助圆。
第5步：输入F（圆角）回车，半径值为2，选择半径14与24的圆产生半径2的圆；得到下图效果！

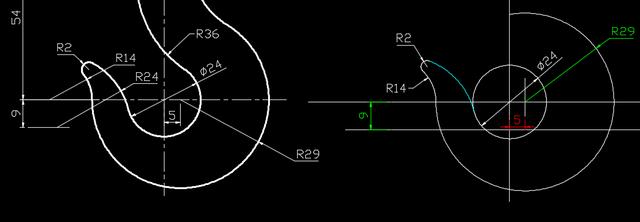

第6步：输入TR回车二次，将不要的进行修剪，得到下图效果！

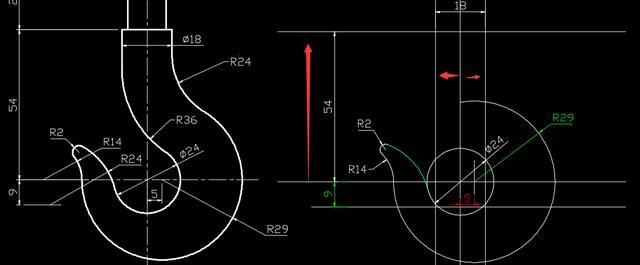

第7步：利用偏移，将定位线做出以下效果

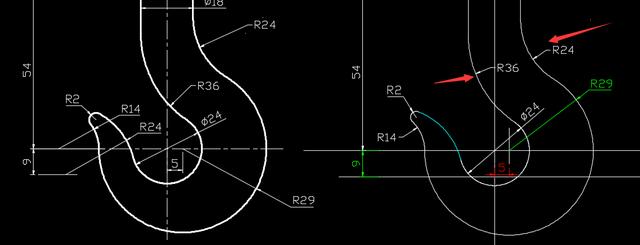

第8步：输入F（圆角），得到36与24半径圆弧（如下图所示）；差不多已经完成了90%！

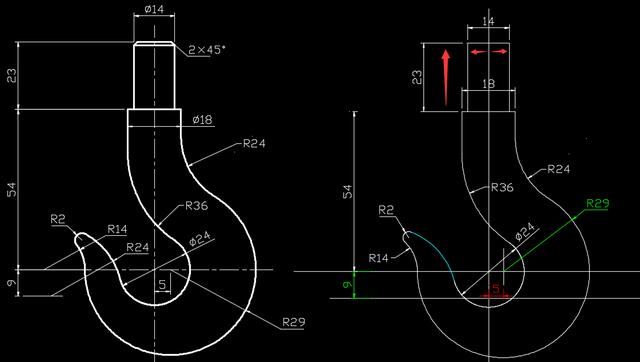

第9步：利用偏移，得到14与23，并修剪掉多余的线，得到下图（基本上已经完成了95%）

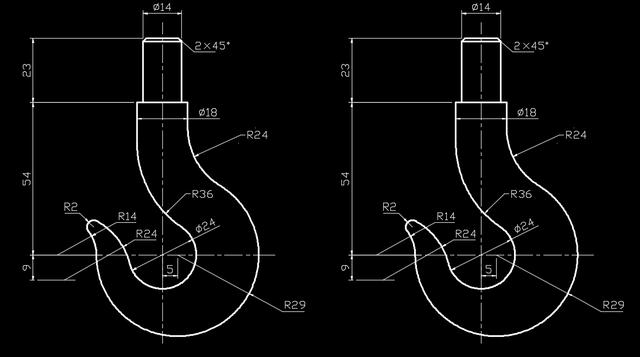

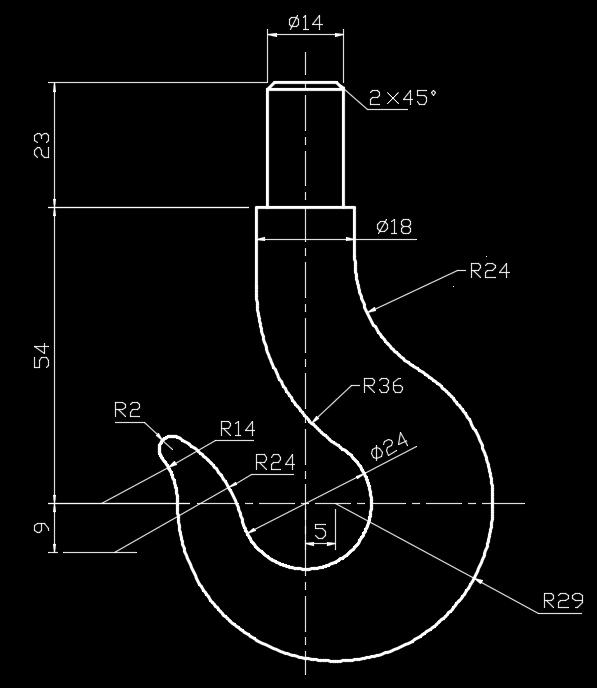

第10步：最后做2X45的倒角，并将定位线改为最终的Center线型，将轮廓线加粗，得到最终效果！
