不知道你是否遇到过这么一种情况：在一个A4大小的图框画一个接近满框的图形，在打印的时候却发现图形很小根本不符合模型空间的实际情况。看似明显是比例问题，但又不知道究竟是什么比例出现问题。
因为，CAD中关于比例的设置实在是太多了，是绘图比例？还是全局比例？还是注释性比例？对于CAD初学者来说，简直不要太混淆！既然如此，今天我们就来详细解释一下，关于CAD各种比例的作用。
CAD版本：正版中望CAD2020专业版（最适合新手入门的CAD软件）
一、绘图比例
CAD绘图比例默认都是1:1，代表在CAD中，绘制1mm长的距离就是实际的1mm了，当然，单位可以换。基本上这个最好不要增加了，没必要。

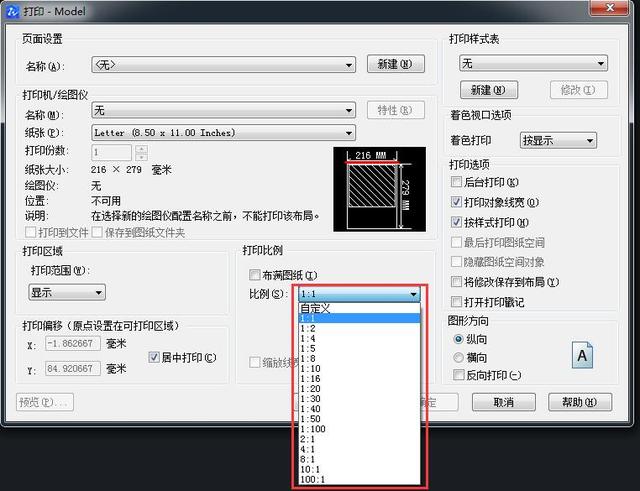

二、出图/打印比例
CAD中的图形是电子文件，要打印出图纸，需要按照一定的比例打印出图。
在这里要明白3个要素，图形、实物和图纸。
无论图形单位是什么，图纸反映的是与实物的关系。
以1:100来说明，意思就是图纸上的1代表实物的100。
例如以mm为单位画图，画1m长需要1000个单位，按照1:100来打印的话，图纸打印出来是多长呢？
实物1m，除以100，图纸就是10mm。
例如以m为单位画图，画1m长需要1个单位，也是按照1:100来打印，图纸打印出来是多长？
依然是以实物1m，除以100为准则，图纸也是10mm。
这是打印时以毫米为单位的讨论结果。

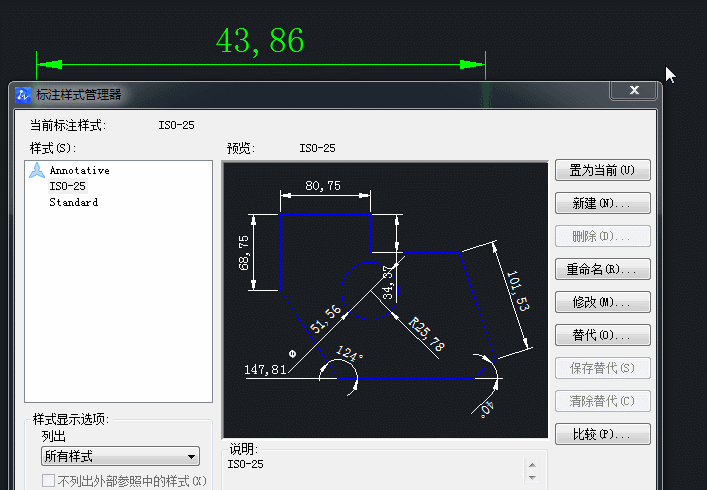

三、全局比例
这个是属于标注样式里面的，可以控制标注的数字和箭头比例大小的。
四、测量单位比例

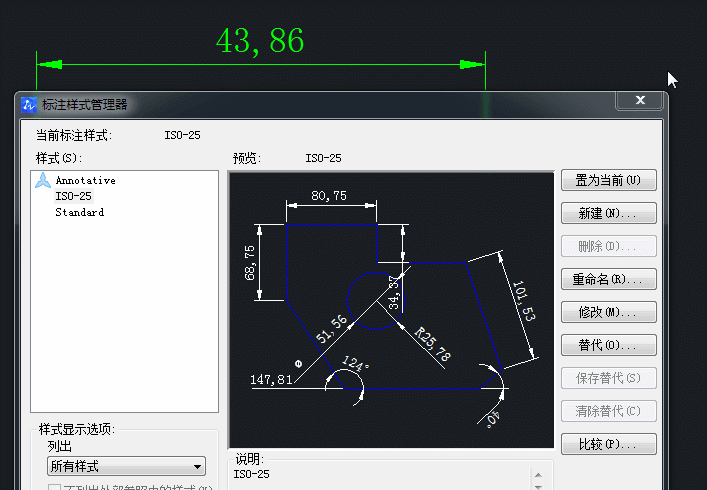

这个也是属于标注样式里面的，可以放大缩小标注的数值，如下图，放大10倍。
五、注释性比例
1、文字注释性，其意义在于，如果是非注释性文字，那么在布局空间中，调整比例，文字会随着比例变化而变化。

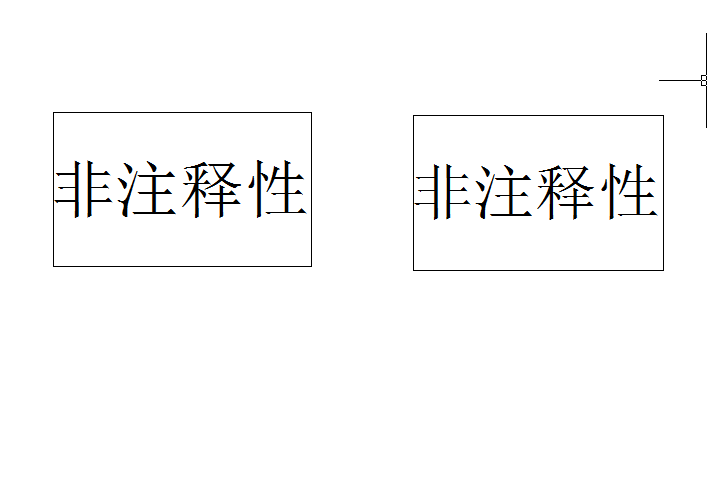

如下图非注释性文字，在布局空间开了两个视口，比例分别调整1:1和1:5的显示效果。

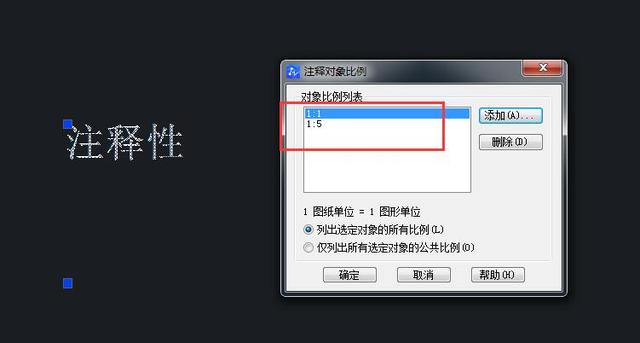

如果我们定义注释性文字，并设定一个比例，例如1:5，那么同样在布局空间调整比例为1:5和1:1,会是以下的结果。

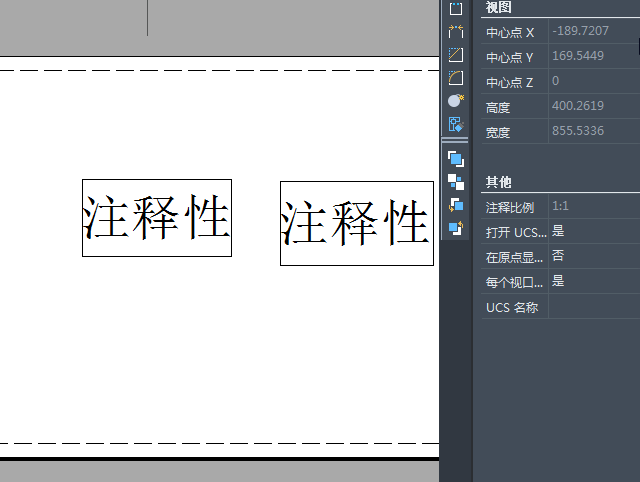

可以看到，只要文字注释性添加了相关比例（图为1：1和1:5），那么只要在布局空间调整相对应的比例，那么文字大小是一样的。
2、标注注释性，和文字注释性差不多的意思，这里就不多说了。

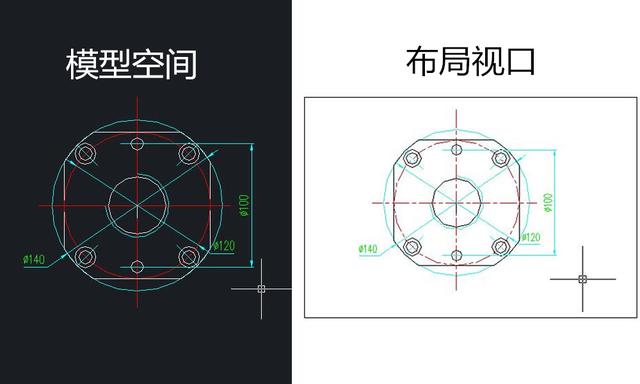

六、视口比例
在布局空间中，视口比例的存在，在一张图上画不同比例的图形，就不再需要人为缩放图形了，所有对象都是1：1画了。用图纸空间出图，自然打印比例是1：1了，这样，视口比例与打印比例毫无关系，而是与图纸比例有关，既然与图纸比例有关，那不同的比例就要开不同的视口，设置不同的视口比例。
总结：模型空间出图靠打印机来调整图纸比例，在布局空间则可以先调整好比例后打印，不必依赖打印机了调整。
