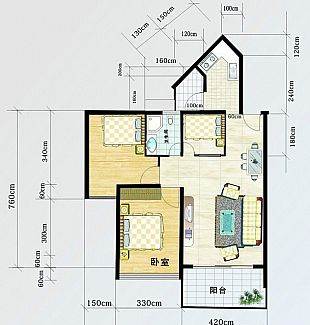

画户型图的时候，先测量好房子的尺寸，使用软件之前大家得先认识画户型图的几个命令：
1、线的命令为：L
2、修剪的命令为：TR
3、延伸的命令为EX
4、多线的命令为ML
5、偏移的命令为O
6、填充的命令为H

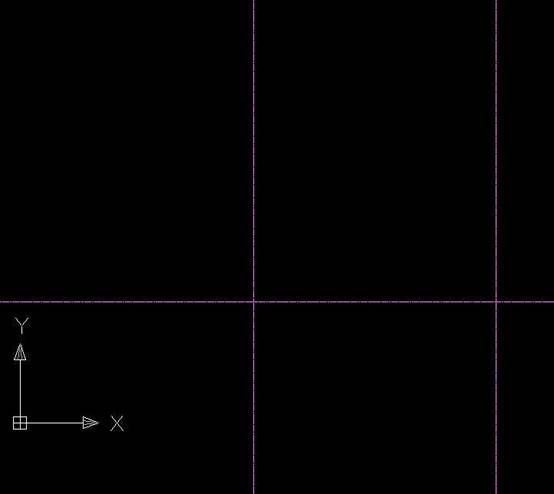

一般来说，CAD画图得先确定中轴线，CAD的中轴线相当于房子墙体的中心线，即建筑所说的放线（即参照线），在砌墙时就以中轴线为墙的中心来砌。
轴线一般用点划线表示，在图层里一般设置为线形。以轴线为中心画墙体的方法是：
1、第一点是绘制中心线，也就是将轮廓用轴线画出来，第二点是绘制多线即ML，设置好墙厚，也就是墙体的宽度。让轴线作为墙线的中心，就可以从轴线开始画图。
2、进行修改的时候用偏移和修剪工具。如果要绘制斜的墙体，那么得用各种数据来推断。

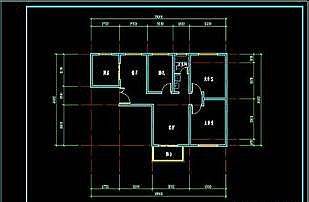

用标准的尺寸画完平面图后，在3D立面拉起来CAD的平面图，做出3D的效果图，最后画出施工图还有细部剖面。
