五孔开关插座怎么接线？看看这个就知道啦！
对五孔开关插座接线，要学会区分灯线。按照线的颜色来划分，红、黄、绿线属于火线，有电，蓝线属于零线。花线为地线，有两种颜色，通常是黄、绿两种色彩。灯的控制线为白线或黑线。其次，了解接线方法。
1链接插座
开关用作控制插足电源的通断，按照如下方法来连接：将火线接入开关的L接线端子(火线进线口)，将开关的L1接线端子(火线出线口)与两孔插座的L接线端子(火线接线口)相连，将零线接入插座的N接线端子(零线接线口)。
2连线方式

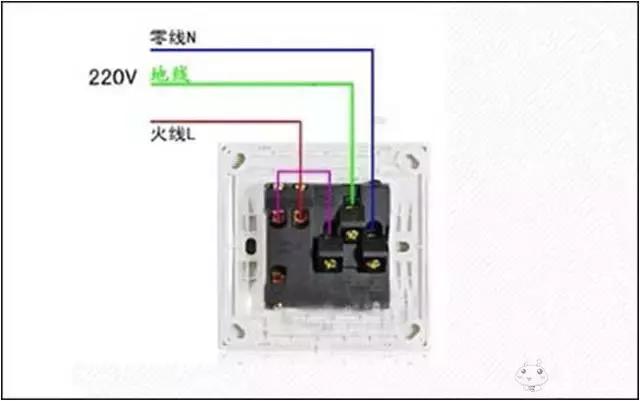

开关仅用来控制工具，不控制插座。建议按照以下方法来接线：将火线接入开关的L接线端子，将开关的L1接线端子与灯头的一个接线端子相连接，将零线接入灯头的另一个接线端子，开头与灯之间形成相应的回路。此外，再在火线接近两孔插座的L接线端子，将零线接入插座的N接线端子，两孔插座间形成另外一个回路。事实上，带开关五孔插座的用途可以分为这三种情况：①开关控制插座；②开关控制单控开关；③开关控制双控开关。开关控制插座接线图：

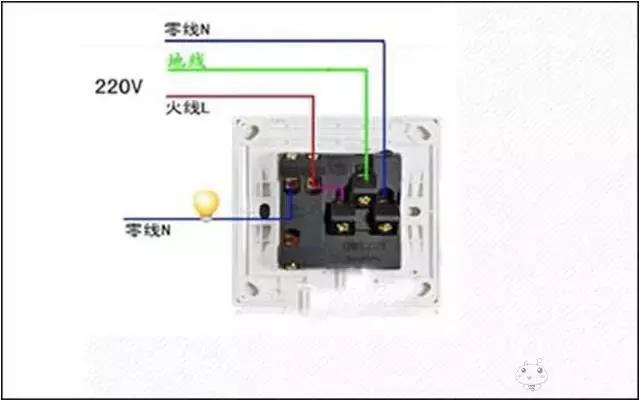

开关控制单控开关：
开关控制单控开关：
介绍了五孔开关插座接线图，希望能够帮助到有所需要的朋友。具体的操作方法，建议根据实际需要来进行，也可以请教专业人士，避免出现危险。
