源自丨中建三局基建投公司

中建三局基建投公司

临电标准化样板工地

武汉分公司友谊大道项目

成都地铁27号线3-2项目

硬核干货,观摩学习!

第一站:武汉分公司友谊大道项目

标化小助手——临电布设

多举措防护措施并行

助力临电标准化水平全面提升

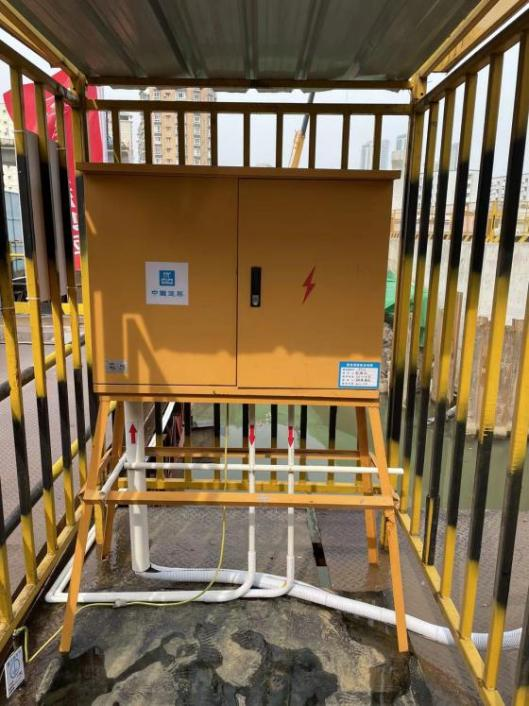

采用移动式配电箱底座

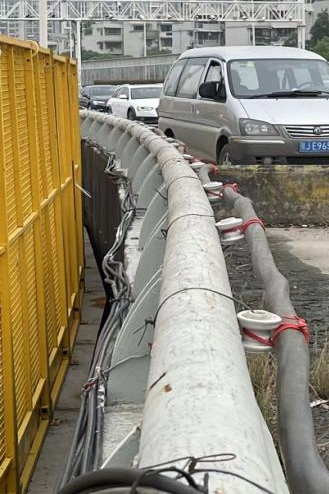

绝缘瓷瓶架设电缆线



进出回路采用PVC套防护

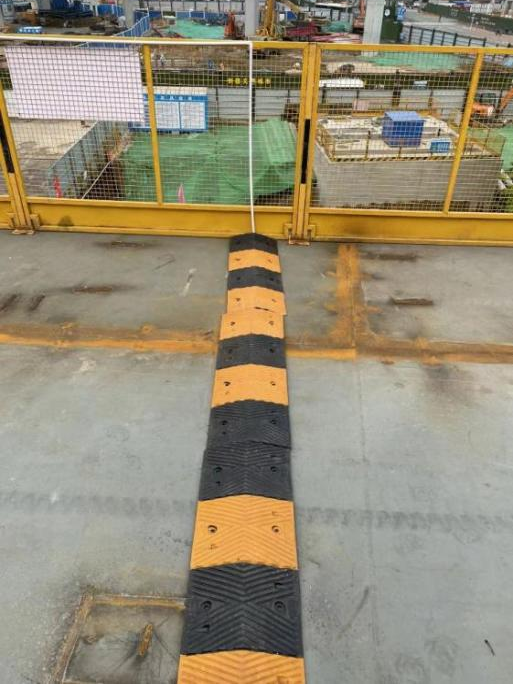

下穿电缆采用减速带防护

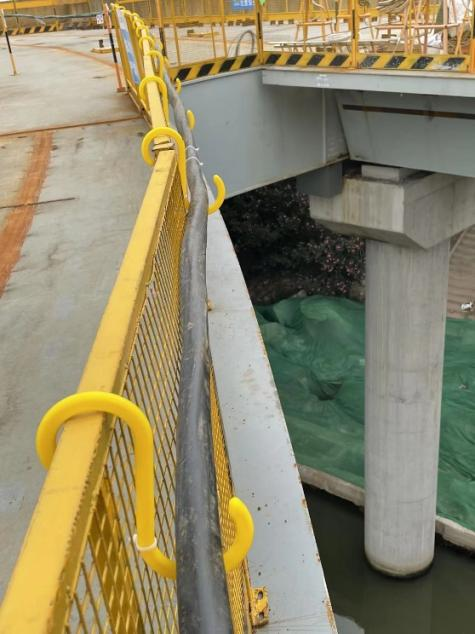

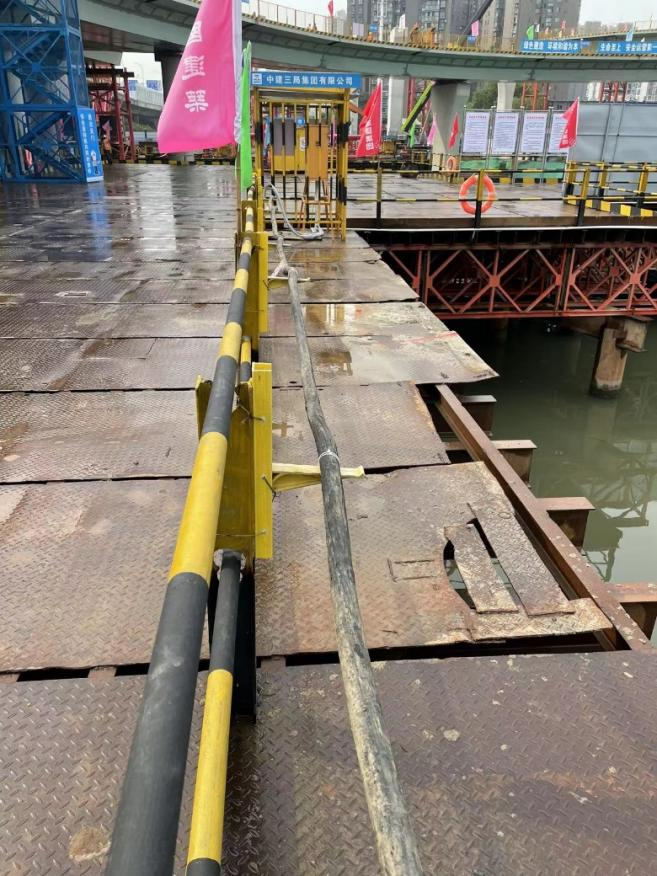

绝缘挂钩架设电缆线

绝缘玻璃钢架架设电缆线

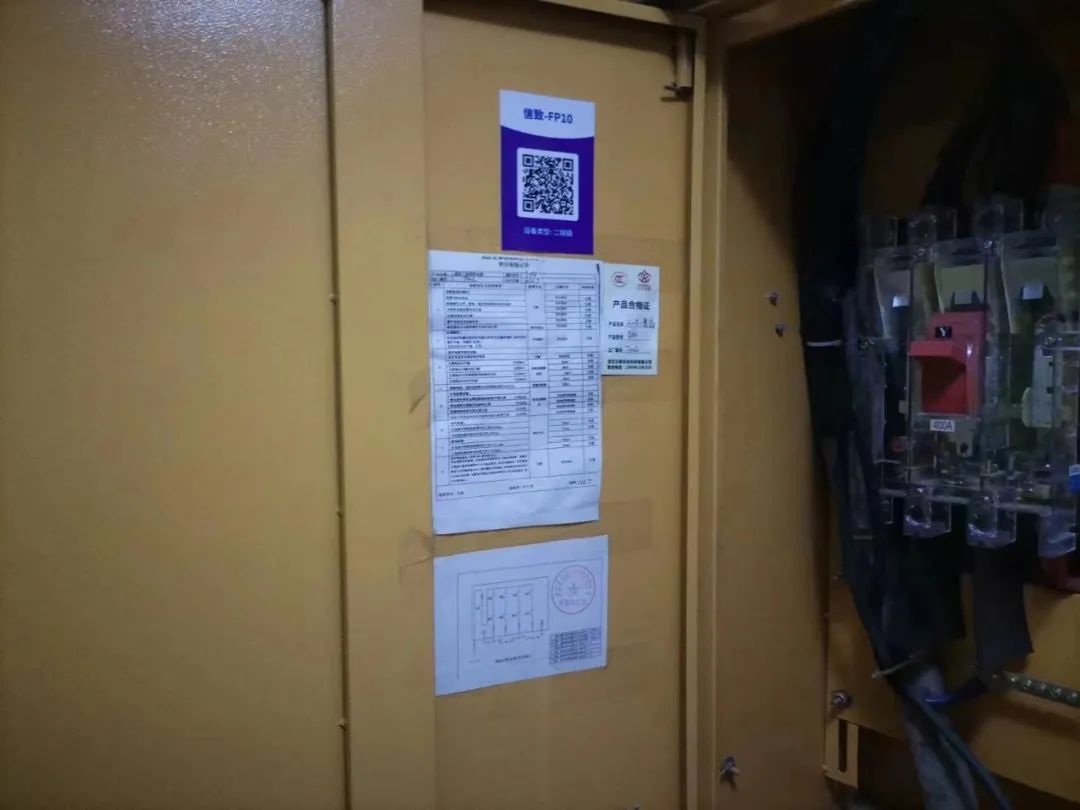

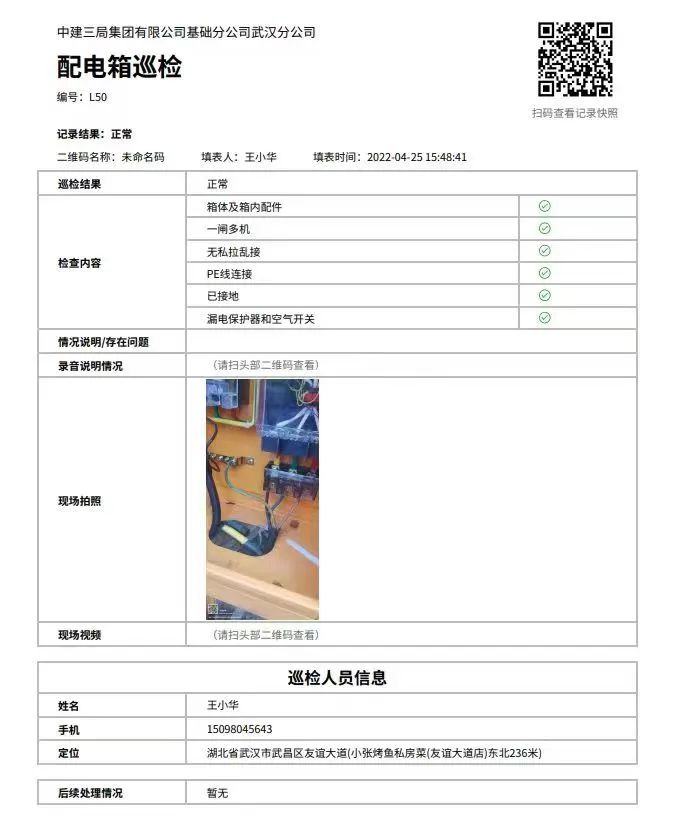

巡检小帮手——配电箱巡检二维码

电工通过扫描配电箱巡检二维码

上报配电箱巡检状况

机管员通过后台记录符合巡检结果

落实配电箱日常巡检规定动作

实现“真巡检”

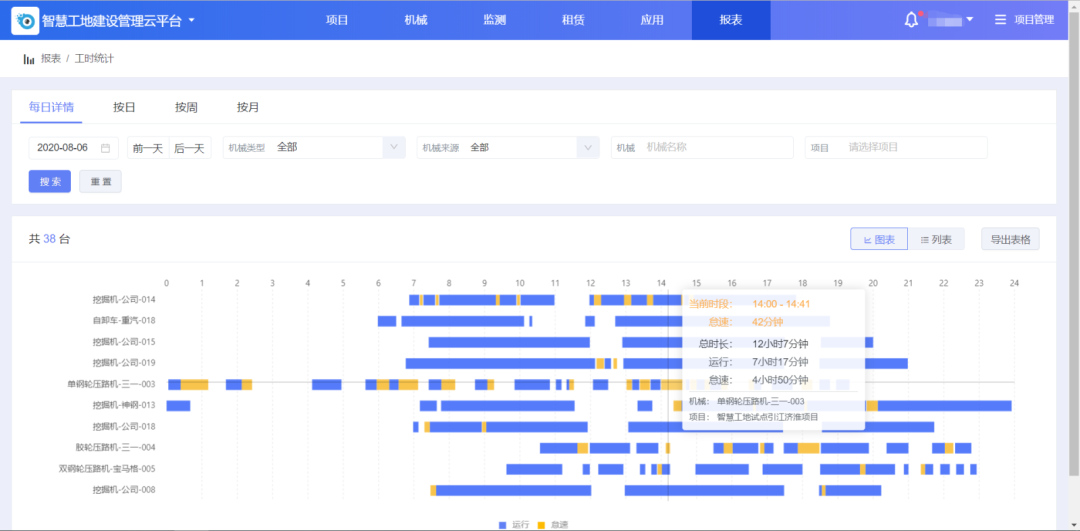

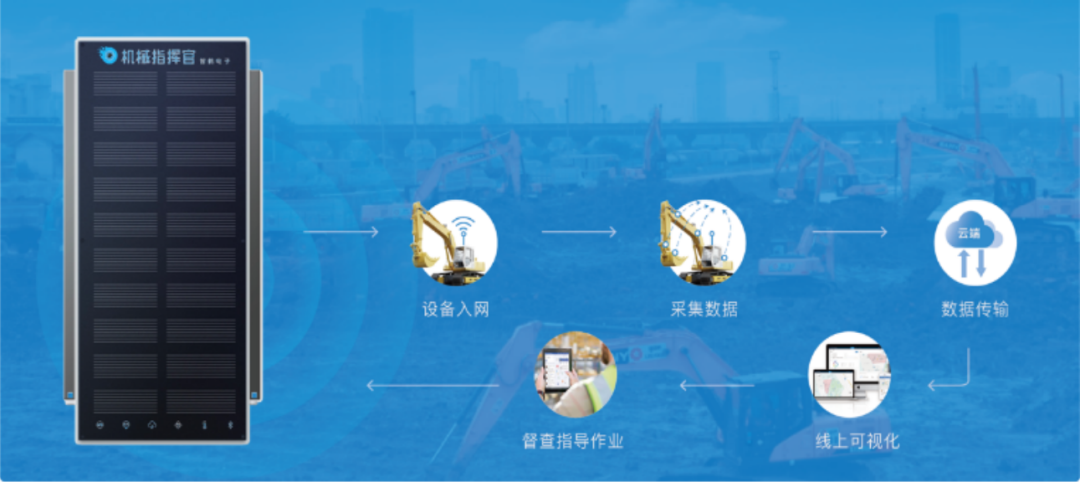

控本小管家——机械指挥官

利用物联网+人工智能技术

将工程机械的进场、施工、

调度、结算全流程进行智能化管理

更精准更高效地监测机械各项状态

它功能丰富

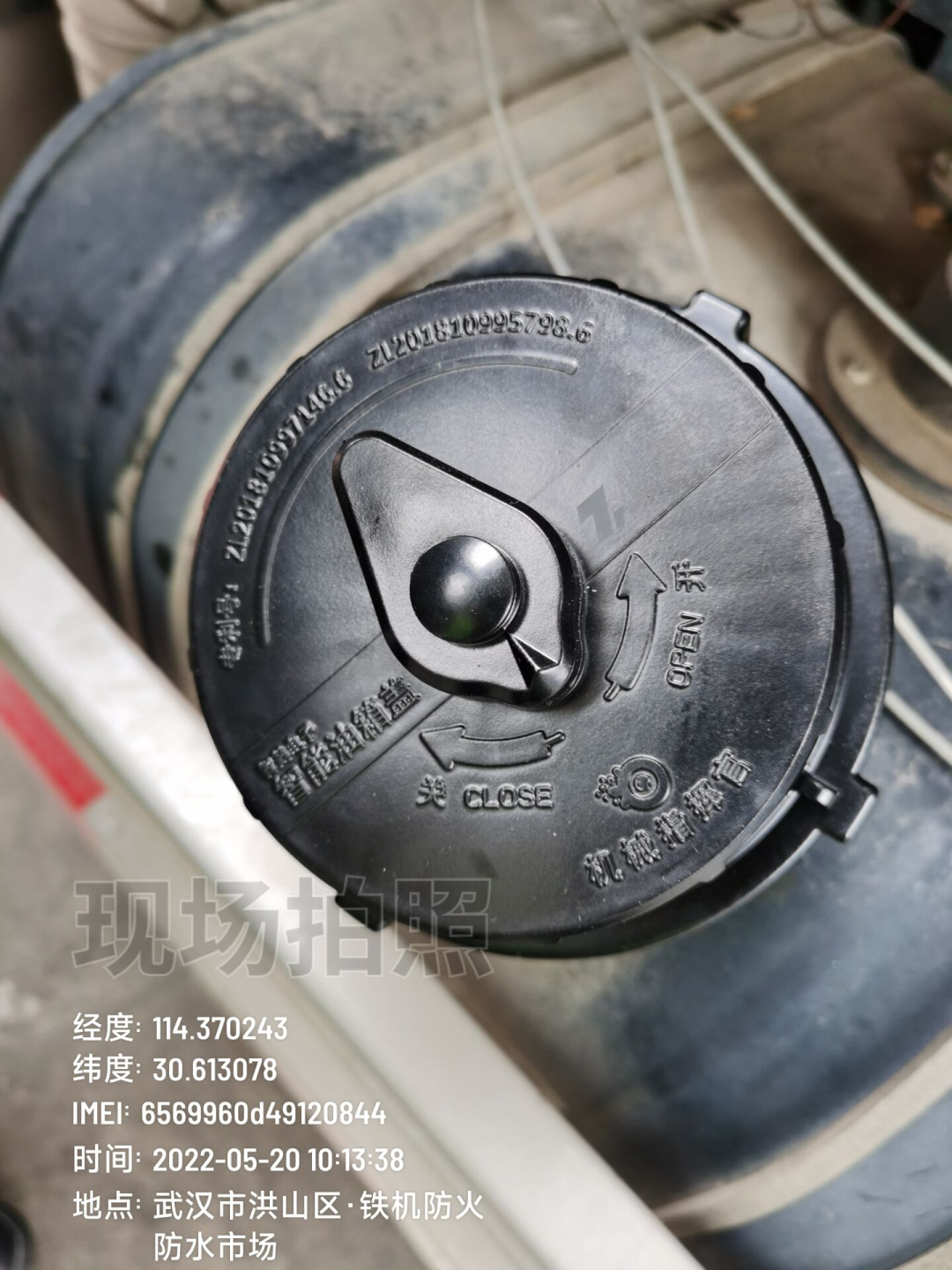

具备设备定位及油量提醒、

工作状态监控、设备油料分析功能

能及时了解现场设备状态

能提高设备利用率

合理地进行燃油管控

清楚知道每一滴油的去向



它安装方便

特别适用于特别适用于

有洒水车、罐车、泵车等自供燃油设备

及自建站等场景

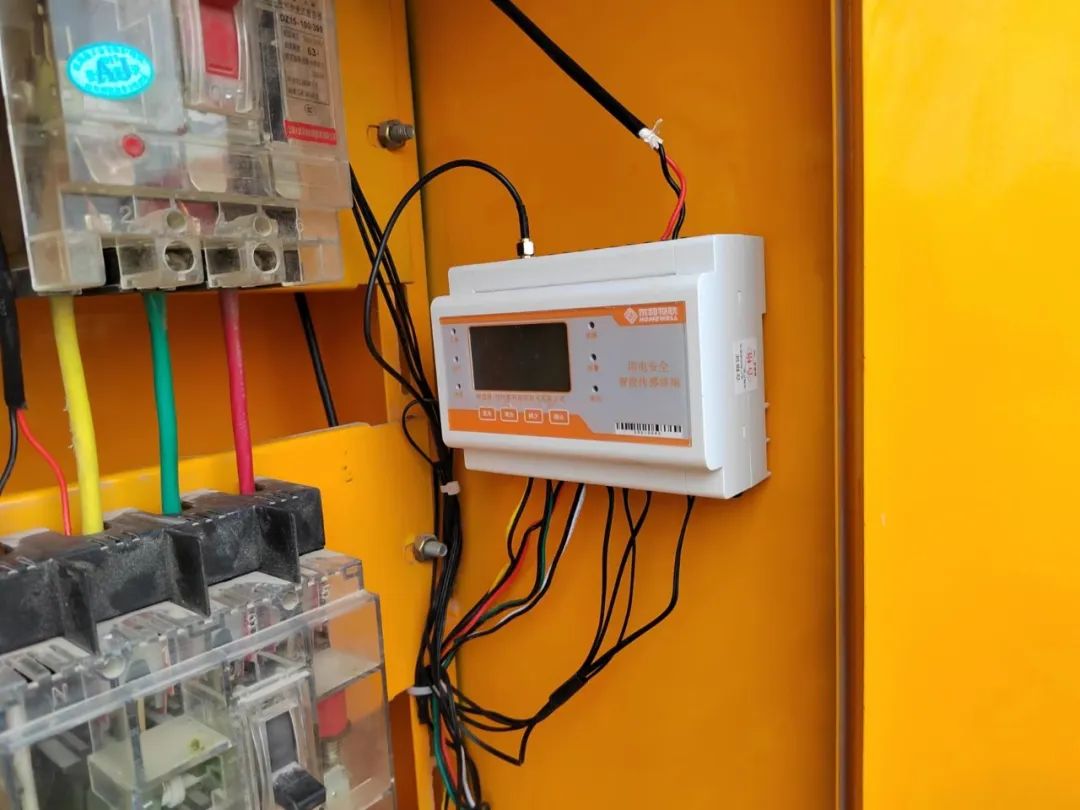

安全小卫士——配电箱监测系统

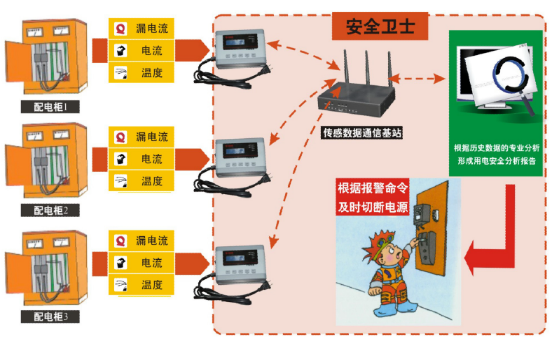

配电箱监测系统

是通过对配电柜各关键节点的

剩余电流、电流和温度的监测

及时掌握线路动态运行

存在的用电安全隐患



配电箱监测系统优点

能实时显示用电安全智能传感终端报警信息,并根据国家规定的配电箱工作温度进行分级报警,实现电器火灾隐患前期有效预防和电器火灾发生时及时响应。

支持查询任意时间段的用电数据,并通过长期的运行记录来研判用电线路存在的安全隐患状况。

性价比较高,每台布置费用约200元左右,适用于总配电箱、二级箱,有效杜绝用电风险。



第二站:成都地铁27号线3-2项目

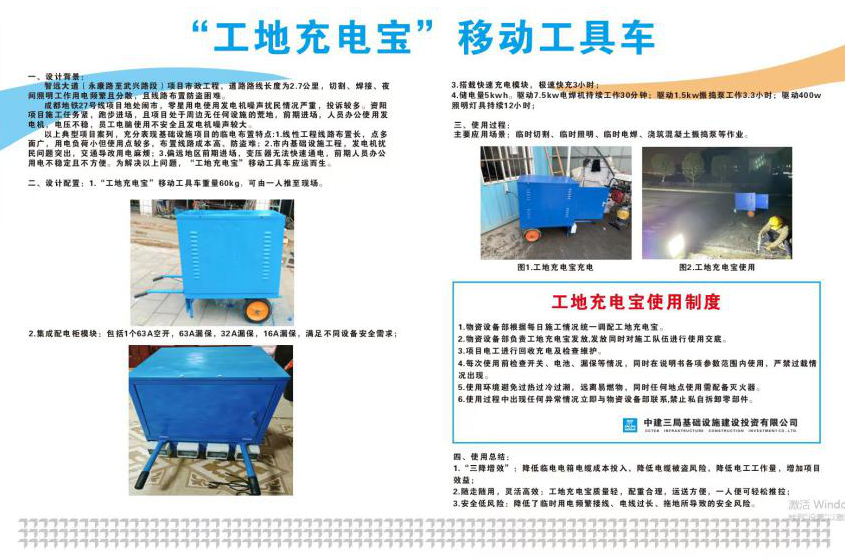

NO.1  “工地充电宝”移动工具车

手推车+蓄电池组+逆变器+空开漏宝+插座

1.“三降增效”:降低临电电箱电缆成本投入,降低电缆被盗风险,降低电工工作量,增加项目效益;

2.随走随用、灵活高效:工地充电宝质量轻,配重合理,运送方便,一人便可轻松推拉;

3.安全低风险:降低了临时用电频繁接线、电线过长、拖地所导致的安全风险。

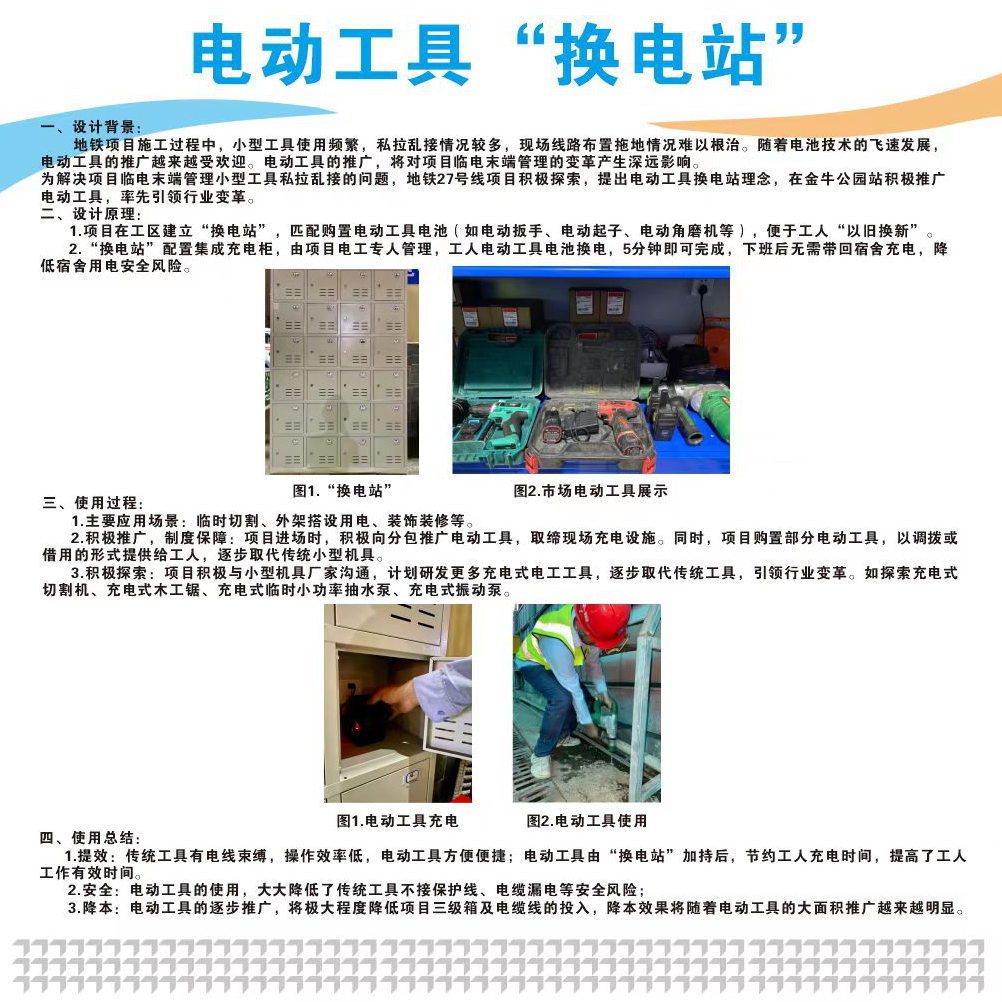

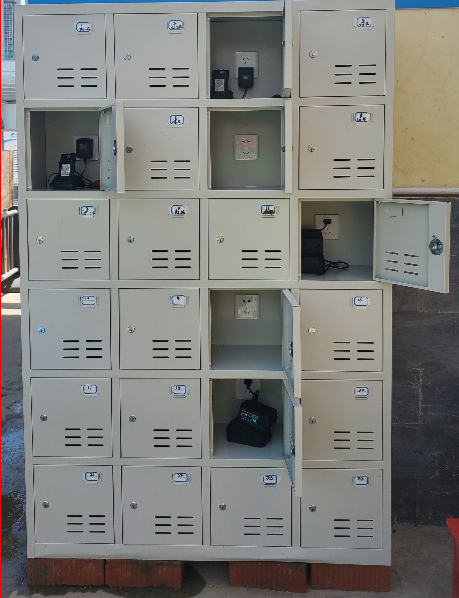

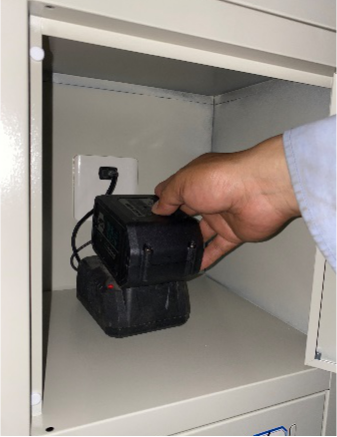

NO.2  换电站

储物柜+配电系统+蓄电池

为解决项目临电末端管理

小型工具私拉乱接的问题

地铁27号线项目积极探索

提出“电动工具换电站”理念

匹配购置电动工具电池

便于工人“以旧换新”

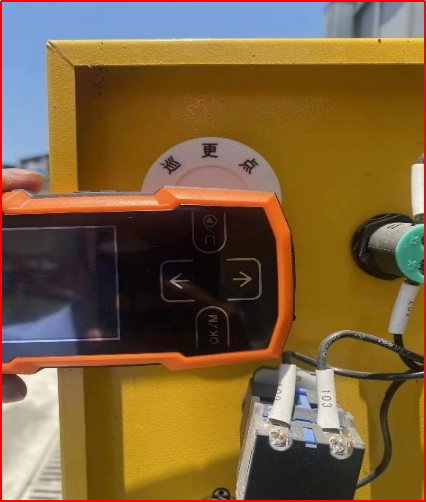

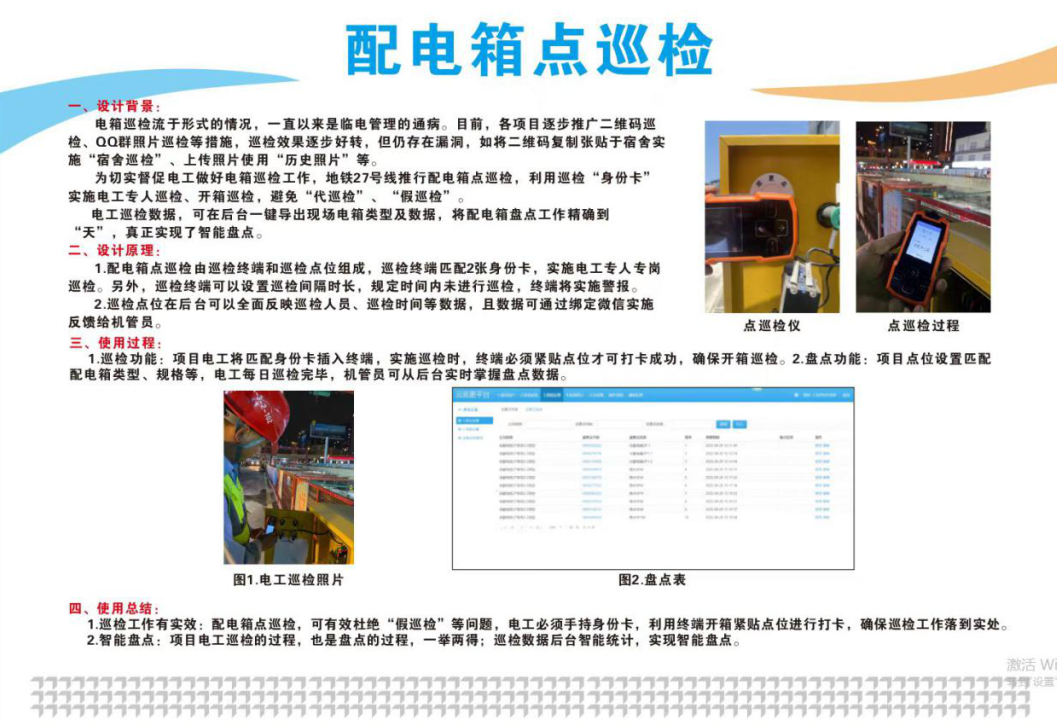

NO.3  “点巡检”

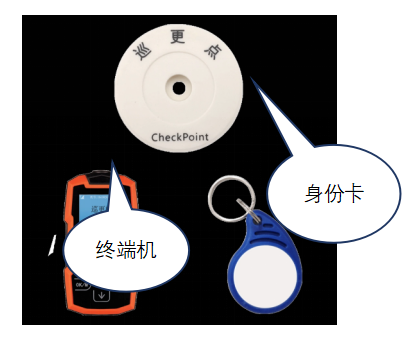

打卡机+人员识别卡+巡检标签+后台数据

 为切实督促电工做好电箱巡检工作

地铁27号线积极推行配电箱点巡检

利用巡检“身份卡”

实施电工专人巡检、开箱巡检

避免“代巡检”、“假巡检”




NO.4  智能降尘

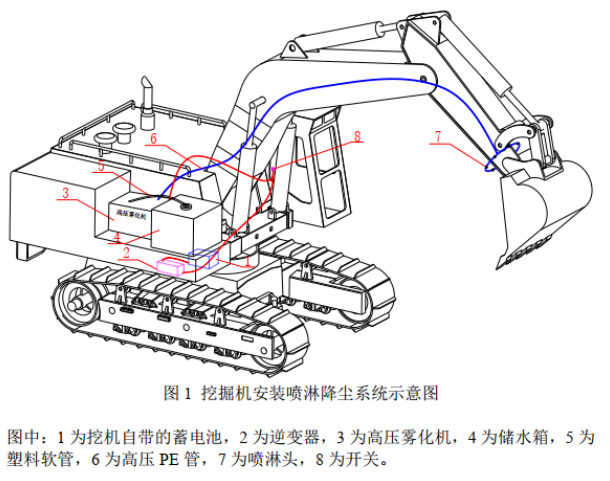

挖机喷淋+遥控雾炮

跟随挖机作业相比于传统雾炮设备

减少了搬运过程

解决了设备空间占用难题

双遥控配备装置

司机和责任工程师可根据场景需要

自由切换、随开随关

有效解决了土方开挖作业防止扬尘的效用

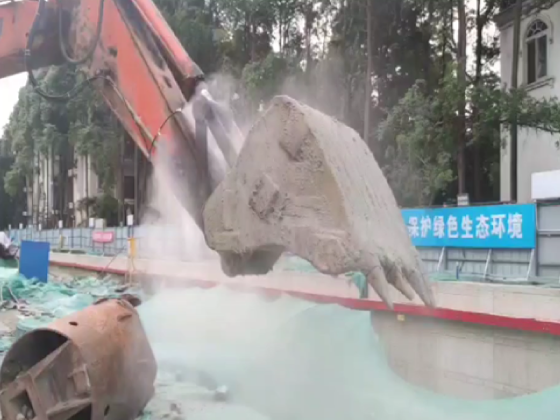

△挖机喷淋展示

△遥控雾炮展示


NO.5  智能化临电安全巡检

监控+智慧工地

地铁27号线推行视频临电巡检系统

对关键施工用电区域安装摄像头

责任工程师 、机管员及安全员

不定期对现场进行巡查

发现问题立即群内通报

督促队伍进行整改

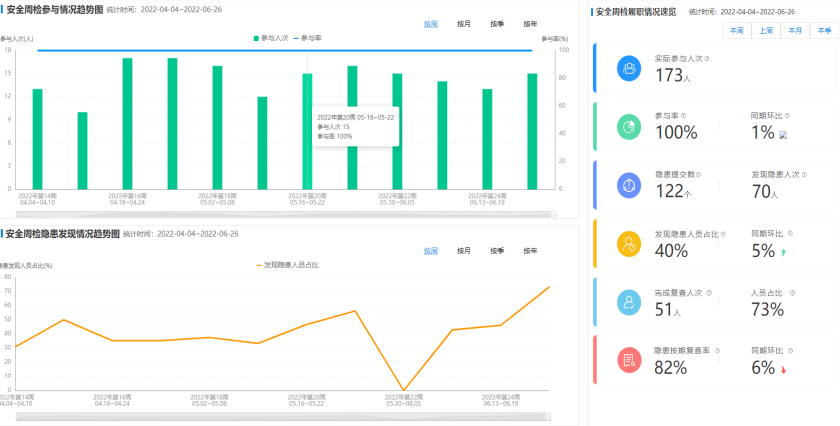

△智能化临电安全周检统计表

NO.6 临电细节管理“精益求精”

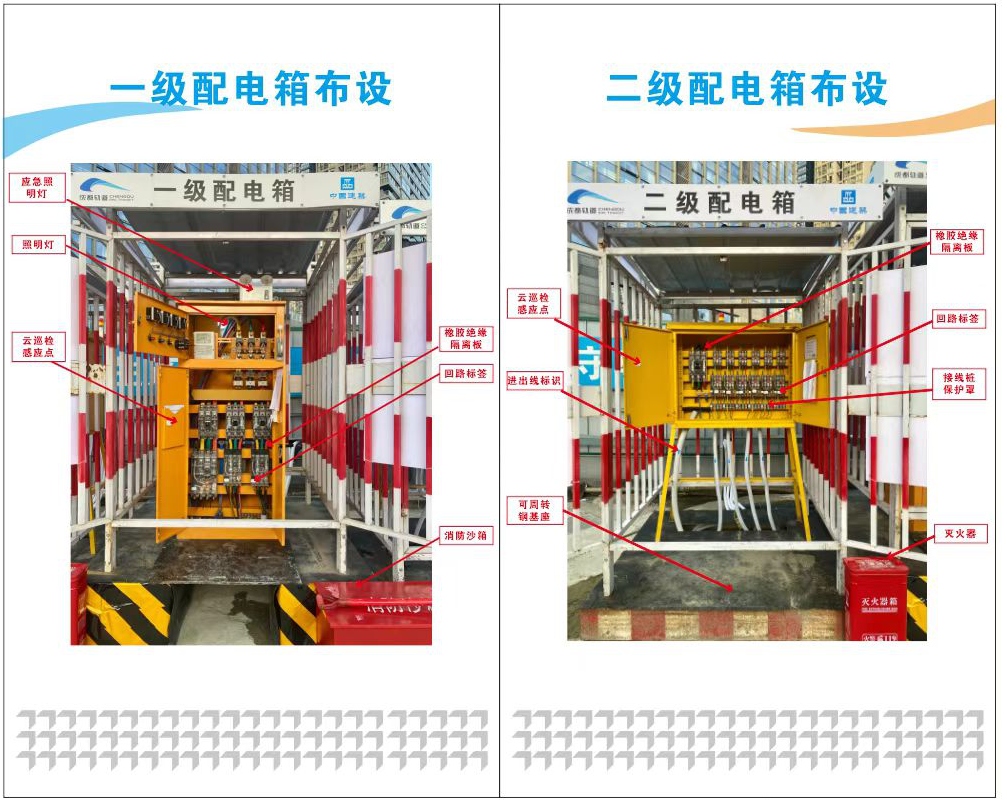

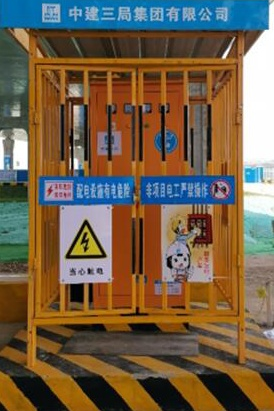

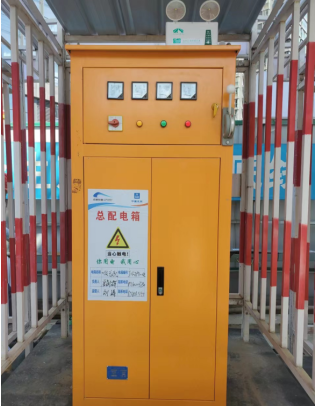

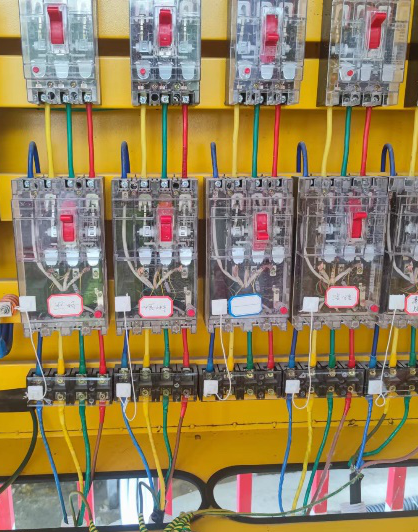

△临电标准化布置

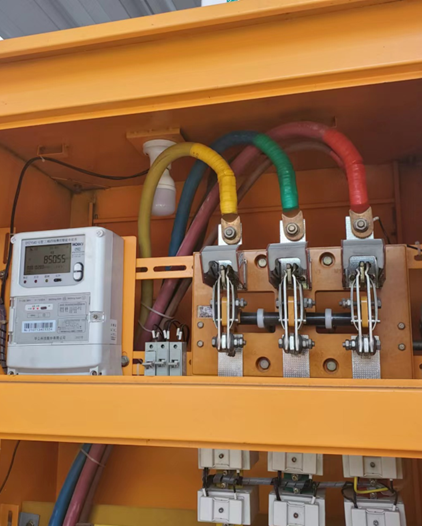

△应急照明灯、二级箱内部布设、智能电表(从左往右)

NO.7  外电路防护务实可靠

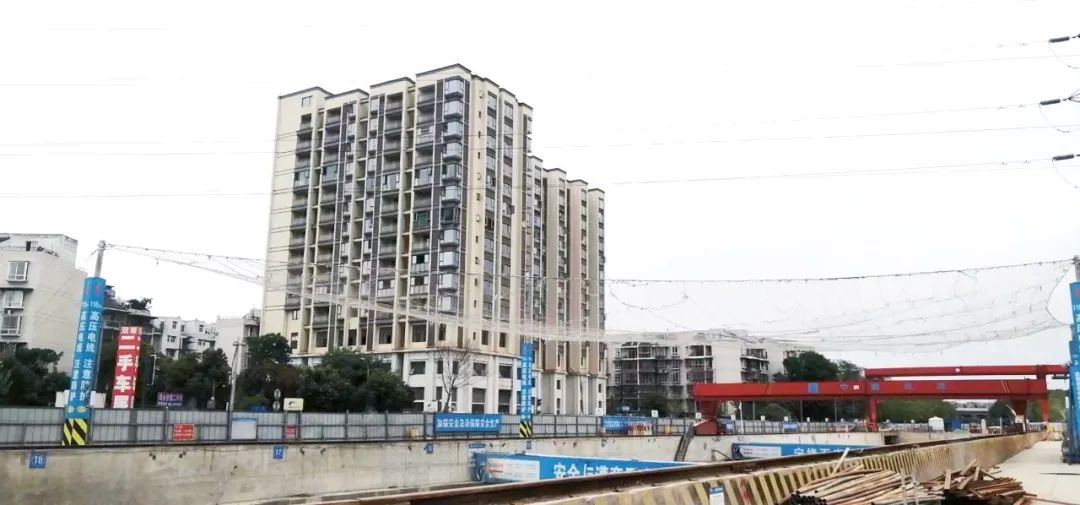

△高压电缆外线

NO.8  环形接地方便、安全

△接地网平面图

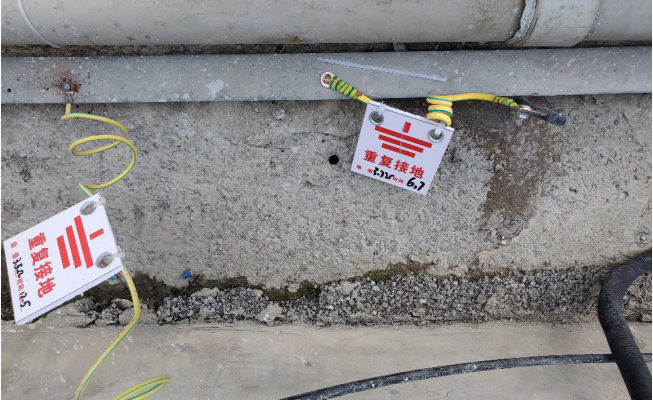

△环形接地接地点
