预算员培训教程---建筑识图

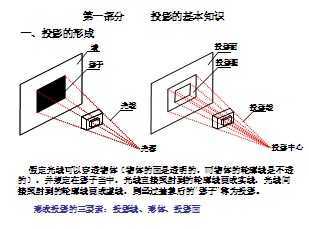

(一)剖面图与断面图的概念
1、剖面图: 假想用剖切平面(P)剖开物体,将处在观察者和剖切平面之间的部分移去,而将其余部分向投影面投射所得的图形称为剖面图。
2、断面图:假想用剖切平面将物体切断,仅画出该剖切面与物体接触部分的图形,并在该图形内画上相应的材料图例,这样的图形称为断面图。
(二)剖面图与断面图的剖切符号
1、剖面图的剖切符号
剖面图的剖切符号应由剖切位置线及投射方向线组成。均应以粗实线绘制。剖切位置线的长度宜为6~10mm;投射方向线应垂直于剖切位置线,长度应短于剖切位置线,宜为4~6mm。
剖切符号的编号宜采用阿拉伯数字。
