电气图是用来描述电气工程的图。识读电气图就是要把制图者所表达的内容看懂，并通过它来指导电气安装和施工、进行故障诊断或者检修和管理电气设备。
电气图连接线的表示方法
在电气线路图中，各元器件之间都采用导线连接，起到传输电能、传递信息的作用。读图者应首先了解它的表示方法。
1.导线的一般表示法

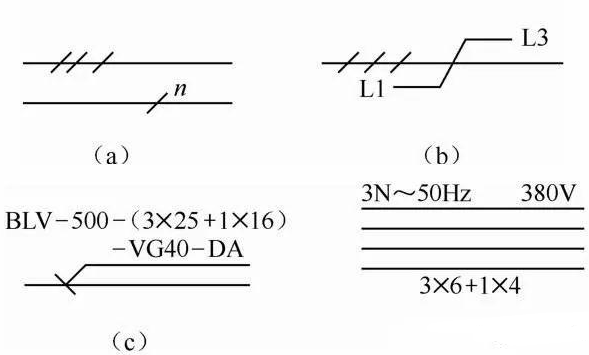

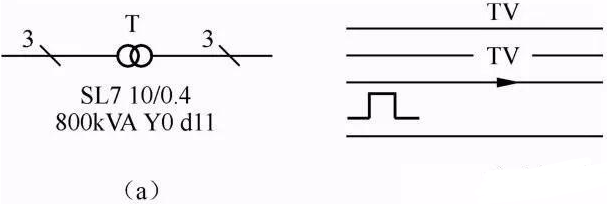

单根导线可用一般的图线表示。多根导线，可分别画出，也可只画一根图线，但必须加以标志。若导线少于4根，可用短划线数量代表根数;若导线多于4根，可在短划线旁加数字表示，如图1.1(a)所示。
图1.1 导线表示方法
要表示电路相序的变换、极性的反向、导线的交换等，可采用交换号表示，如图1.1(b)所示。
要表示导线的型号、截面、安装方法等，可采用短划指引线指引，加标导线属性和敷设方法，如图1.1(c)所示。该图表示导线的型号为BLV(铝芯塑料绝缘线)，其中3根截面积为25mm2，1根截面积为16mm2，敷设方法为穿入塑料管(VG)，塑料管管径为40mm，沿地板暗敷。
导线特征的表示方法是：横线上面标出电流种类、配电系统、频率和电压等;横线下面标出电路的导线数乘以每根导线截面积(mm2)，当导线的截面积不同时，可用“ ”将其分开，如图1.1(d)所示。
2.导线连接点的表示
导线的连接点有“T”形连接点和多线的“ ”形连接点。对于“T”形连接点，可加实心圆点，也可不加，如图1.2(a)所示。对于“ ”形连接点，必须加实心圆点，如图 1.2(b)所示。而对于交叉不连接的，不能加实心圆点，如图1.2(c)所示。
图1.2 导线连接点示例
3.连接线分组和标记
(1)分组
为了方便看图，对多根平行连接线，应按功能分组。若不能按功能分组，可任意分组，但每组不多于3根，各组间距应大于线间距。
(2)标记
为了便于看出连接线的功能或去向，可在连接线上方或连接线中断处作信号名标记或其他标记，如图1.3所示。
图1.3 连接线标志示例
电气图识读要求和步骤
1.读图的基本要求
(1)电气元器件是电路不可缺少的组成部分
在机床等机械设备的控制电路中，常用各种接触器、继电器和控制开关等;在供电电路中，常用断路器、隔离开关、负荷开关、熔断器、互感器等;在电力电子电路中，常用各种晶体管、晶闸管和集成电路等。读者应了解这些电气元器件的性能、结构、原理、相互的控制关系及在整个电路中的地位和作用等。
(2)熟记并会用各个图形符号和文字符号
电气简图用图形符号和文字符号及项目代号、接线端子标记等是电气技术文件的“词汇”，相当于写文章用的单词、词汇。“词汇”掌握得越多、记得越牢，读图就越快捷、越方便。
图形符号和文字符号很多，应该从个人专业出发先熟读背会各专业共用的和专业专用的图形符号，然后逐步扩大，掌握更多的符号，就能读更多的不同专业的电气技术文件。
(3)掌握各类电气图的绘制特点
各类电气图都有各自的绘制方法和绘制特点，掌握了这些特点，并利用它就能提高读图效率，进而自己也能设计和制图。
大型的电气图纸往往不只一张，也不只是一种图，因而读图时应将各种有关的图纸联系起来，对照阅读。比如通过系统图、电路图找联系;通过接线图、布置图找位置，交错阅读收到事半功倍的效果。
(4)把电气图与土建图、管路图等对应起来读图
电气施工往往与主体工程(土建工程)及其他工程、工艺管道、蒸汽管道、给排水管道、采暖通风管道、通信线路、机械设备等项安装工程配合进行。电气设备的布置与土建平面布置、立面布置有关;线路走向与建筑结构的梁、柱、门窗、楼板的位置有关;还与管道的规格、用途有关;安装方法又与墙体结构、楼板材料有关;特别是一些暗敷线路、电气设备基础及各种电气预埋件更与土建工程密切相关。所以阅读某些电气图要与有关的土建图、管路图及安装图对应起来看。
(5)了解涉及电气图的有关标准和规程
读图的主要目的是用来指导施工、安装，指导运行、维修和管理。有关技术要求不可能一一在图纸上反映出来、标注清楚，因为这些技术要求在有关的国家标准或技术规程、技术规范中已作了明确的规定。在读电气图时，还必须了解这些相关标准、规程和规范，才能真正读懂电气图。
2.读图的一般步骤
(1)详看图纸说明
拿到图纸后，首先要仔细阅读图纸的主标题栏和有关说明，如图纸目录、技术说明、元件明细表、施工说明书等，结合自己已有的电工知识，对该电气图的类型、性质、作用有一个明确的认识，从整体上理解图纸的概况和所要表述的重点。
(2)阅读系统图和框图
系统图和框图是用符号或带注释的框概略表示系统或分系统的基本组成、相互关系及其主要特征的一种简图。由于系统图和框图只是概略表示系统的组成、关系及特征，因此紧接着就要详细阅读电路图，才能搞清它们的工作原理。

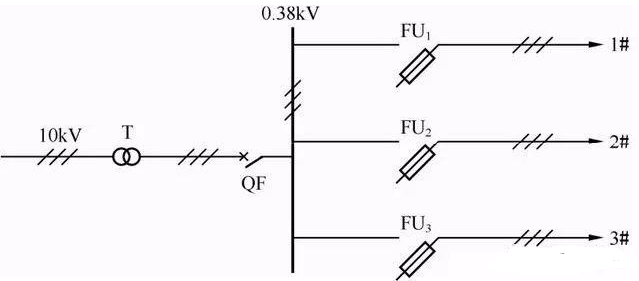

系统图或框图常用来表示整个工程或其中某一项目的供电方式和电能输送关系，也可表示某一装置或设备各主要组成部分的关系。例如，图1.4所示为某变电所供电系统图，表示该变电所把10kV电压通过变压器变换成380V电压，经断路器QF和母线后通过FU1、FU2、FU3分别供给3条支路。
图1.4 某变电所供电系统图
系统图和框图多采用单线图，只有某些 380/220V 低压配电系统概略图才部分地采用多线图表示。
(3)阅读电路图是读图的重点和难点
电路图是电气图的核心，是内容最丰富、也最难读懂的电气图纸。阅读电气图时，首先要看清图中有哪些图形符号和文字符号，了解电路图各组成部分的作用，分清主电路和辅助电路、交流回路和直流回路;其次，按照先看主电路、再看辅助电路的顺序进行读图。
提示看主电路时，通常要从下往上看，即先从用电设备开始，经控制元件往电源端看;看辅助电路时，则自上而下、从左至右看，即先看主电源，再依次看各条回路，分析各条回路元件的工作情况及其对主电路的控制关系，注意电气与机械机构的连接关系。
通过看主电路，要搞清电气负载是怎样和电源连接的，电源都经过哪些元件到达负载。通过看辅助电路，则应搞清辅助电路的回路构成，各元件之间的相互联系、控制关系及其动作情况等。同时，还要了解辅助电路和主电路之间的相互关系，进而搞清楚整个电路的工作原理和来龙去脉。
(4)电气图与接线图对照起来阅读
接线图和电气图互相对照读图，可以帮助搞清楚接线图。读接线图时，要根据端子标志、回路标号从电源端依次查下去，搞清楚线路走向和电路的连接方法，搞清楚每个回路是怎样通过各个元件构成的。
配电盘(屏)内外线路相互连接必须通过接线端子板。一般来说，配电盘内有线号，而端子板上就有线号的接点，外部电路的线号只要在端子板的同号接点上接出即可。因此，看接线图时，要把配电盘(屏)内外的线路走向搞清楚，就必须注意搞清楚端子板的接线情况。

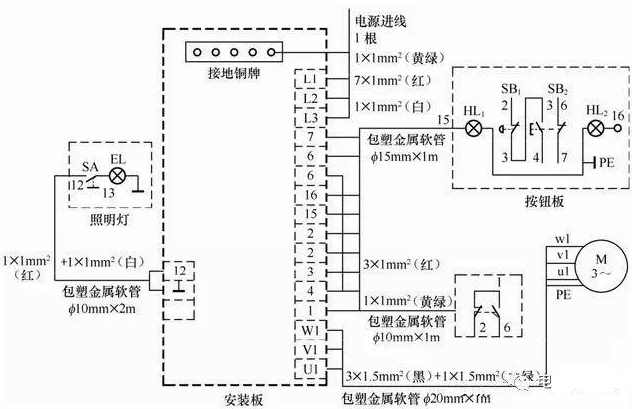

例如，图1.5所示电气安装接线图中，标明了电源进线、按钮、位置开关、电动机、照明灯与机床电气安装板之间的连接关系;还标明了所用金属软管的直径、长度和导线根数、横截面积及颜色;同时也标明了它们与端子排之间对应的接线编号。
图1.5 车间某动力设备电气安装接线图
住宅照明电气图的识读
1.常用照明电气符号的识读
图形符号及其标注符号应采用国家标准符号或国际电工委员会(IEC)的通用标准，设备文字符号标注应采用英文字头表示。电气照明施工图中常用的图形符号见表1.1。常用建筑图形符号见表1.2。

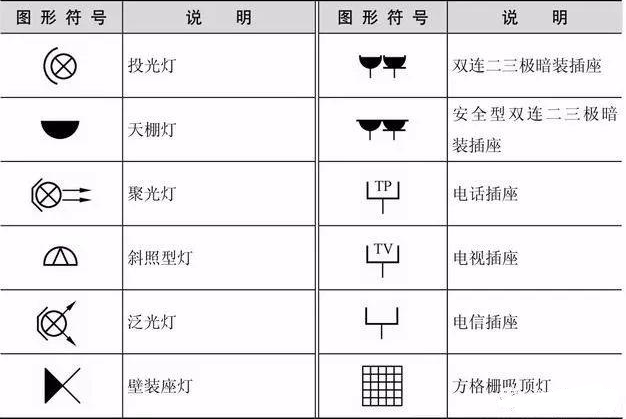

表1.1 电气照明施工图常用图形符号
表1.1
续表

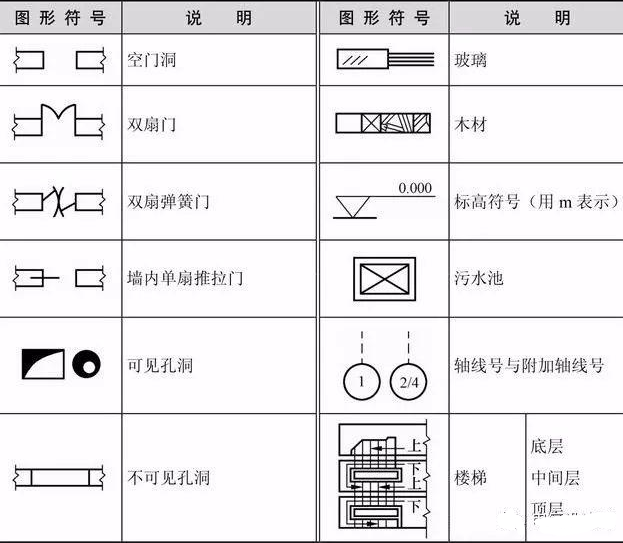

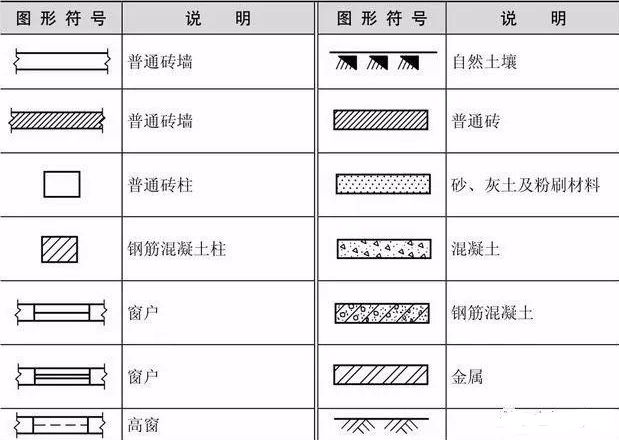

表1.2 常用建筑图形符号
表1.2
续表
2.常用照明电气图的识读
住宅照明线路图多以施工(安装)图的形式出现，有平面图和系统图两种。住宅照明的电源是取自供电系统的低压配电电路，即进户线穿过进户管后，先接入配电线(屏)，再接到用户的分配电箱(屏)，经电能表、刀开关或空气开关，最后接到灯具和其他用电设备上。
为了使每盏灯的工作不影响其他灯具(用电器)，各条控制电路均应并联连接在相线和中性线之间，并在各自控制电路中串接单独控制用的开关。为了保证用电安全，每条线路最多能安装 25 盏灯(每只插座也作为l盏灯具计算)，并且电流不能超过15A，否则要相应减少灯具的盏数。
住宅照明电气线路有明敷设和暗敷设两种。明敷设线路一般沿墙走，横平竖直比较规矩，其长度一般可参照建筑物平面图的尺寸来计算。暗敷设线路总以最短的距离到达灯具，其长度往往依据比例尺在建筑物平面图上量取计算。

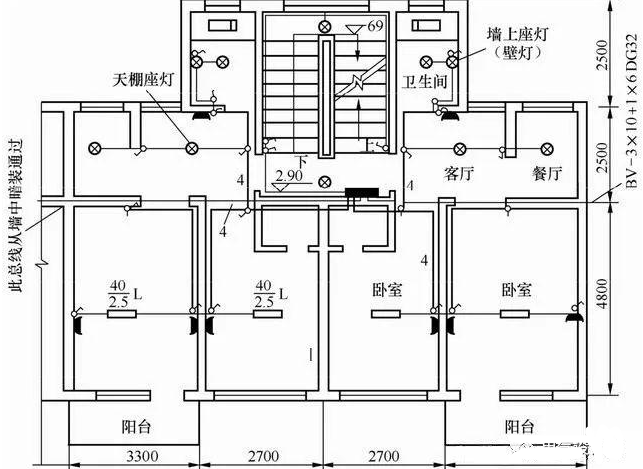

图1.6所示为某住宅照明线路施工平面图。从图中可以看出，进线位置在纵向墙南往北第二道轴线处，在楼梯间有一个配电箱，室内有日光灯(荧光灯)、天棚座灯、墙壁座灯，楼梯间有吸顶灯、插座、开关及连接这些灯具的线路。
图1.6 某住宅照明线路施工平面图(1∶100)(单位：mm)
读图时应注意这些线路平面实际是在房间内的顶上部，沿墙的安装要求离地最少 2.5m，图中间位置的线路实际均装设在顶棚上，线路通过门时实际均在门框上部分，所以读图时应有这种想象。
另外，图中的文字符号，如日光灯处所标
L，其含义是：分子表示灯管功率为 40W，分母表示灯具距地面高 2.5m，L 表示采用吊链式吊装。总线 BV-3×10 1×6 DG32，其含义是：3 根截面积为10mm2加1根截面积为6mm2的BV型铜芯电线，从墙中安装的、直径为32mm的管道通过。图中1:100是指图纸与实际比例为1:100。

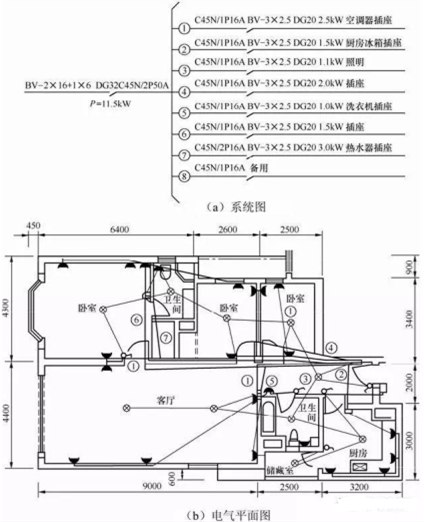

图1.7所示为三室一厅住宅单元的系统图和电气图。由图1.7(a)所示系统图可识读出：单元总线为2根16mm2加1根6mm2的BV型铜芯电线，设计使用功率为11.5kW，经空气开关(型号C45N/2P50A)控制，安装管道直径为32mm。
图1.7(a)中：电气分8路控制(其中1路在配电箱内备用)，各由空气开关(型号为C45N/1P16A)控制1路;每条支路有横截面积为2.5mm2的BV铜芯线3根，穿线管道直径为20mm;各支路设计使用功率分别为 2.5kW、1.5kW、1.1kW、2.0kW、1.0kW、1.5kW、3.0kW。在图中，标出了空调器插座、厨房冰箱插座、洗衣机插座及开关等电器元件距地面的安装技术数据。
图1.7(b)中：有客厅1间、卧室3间、卫生间2间和厨房、储藏室各1间，共计8间;在门厅过道有配电箱1个，分8路(其中1路在配电箱内备用)引出;室内有天棚灯座(10处)、插座(20处)、开关及连接这些灯具(电器)的线路。所有的开关和线路为暗敷设，并在线路上标出①～⑦字样，与图 1.7(a)系统图一一对应。
以上电气图是常用的主要电气图，对于较复杂的成套电气设备、智能化楼宇或装置，为了便于施工，应有局部的放大图、印制电路板图等。但有时为了安装技术的保密，只给出安装或系统的功能图、流程图、逻辑图等。
电气图作为一种工程语言，要求在表达清楚的前提下，越简单越好，便于工程人员识读。
图1.7 三室一厅住宅单元的系统图和电气图(单位：mm)
