母线槽系统

作为线路配电板,母线槽系统(BTS)也属于IEC 61439(VDE 0660-600)中的开关柜成套设备。除了IEC 61439-1(VDE 0660-600-1)的一般要求外,母线槽系统所需的产品功能特别在IEC 61439-6(VDE 0660-600-6)中进行了描述。

母线槽系统不仅可以与配电系统的其他元件结合使用,而且还可以与电力的产生、传输和转换以及用电设备的控制联系在一起。

IEC 61439-6(VDE 0660-600-6)不包括用于照明设备的电气母线系统(符合IEC 60570和VDE 0711-300)。但是,照明系统可以连接到母线槽系统,并且具有通信功能的分接单元可以用于控制用户和切换照明设备。

规划基于输入功率(例如,馈电变压器的额定电流和短路电流)和母线槽系统的安装容量以及以下数据进行:

-允许的电压降

-要求的防护等级

-电源系统配置

-权衡诸如电缆系统或母线槽系统的供电概念

-短路强度

-过载和短路保护


配置

根据项目条件和不同的制造商,可以选择不同的母线槽系统:

1,三明治设计,尺寸紧凑。

2,通风母排设计,散热性好。

(注意:在竖向干线系统情况下,封闭箱式系统的堆叠效应可能会带来好处)

3,如果对严酷环境的防护等级有最高要求,则采用模压母线槽系统。

各种系统可以包括不同数量的导体。PE导体可以实现为单独的母线或外壳。N导体可以是单个导体,也可以是双片的。

导体材料

铝和铜是可能的导体材料。从2010年到2012年的三年中,铜价从每吨约4,000欧元上涨至6,000欧元,铝价从每吨约1,300欧元上涨至1,600欧元)。

但是,如果将铝用作导体材料,则大约60%的导体横截面会产生很大的差异,这是由于与铜相比较低的电导率所必需的。另一方面,铝比铜轻约35%。

如果使用铝,则必要的较大横截面需要更多空间。

尽管这在高压电力线中无关紧要,但它可能是装备密集的开关柜中的淘汰标准,或者是在建筑物中布线母线槽系统时的淘汰标准。但是,铝的氧化能力是没有标准的,因为大多数制造商的铝母线都是镀锡的,因此没有空气与铝的接触,并且臭名昭著的铝流动性不会使螺丝连接松动。

通过以比率为单位的材料特定关系的估计,提供了使用这两种材料的大致线索:

-原料铜到铝的市场价格为3:1

-铜对铝的重量为3:1

-体积电阻率(1 /导电率)为3:5

-与质量相关的电阻率(1 /导电率)为2:1

-与输出相关的每安培成本(传输功率)为5:1


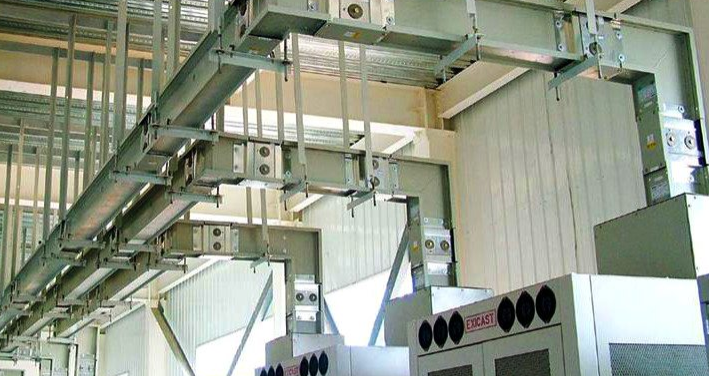

电力传输

没有插接箱的母线槽单元用于电力传输。它们有标准长度和定制长度。除了标准长度,客户还可以从各种长度范围中选择特定长度,以适应个性化的构造要求。

相对于电缆和电线,母线具有更高的额定电流(约1600 A),在材料和安装价格上以及在附加材料(例如电缆终端或墙壁套管)的成本方面均具有显着优势。

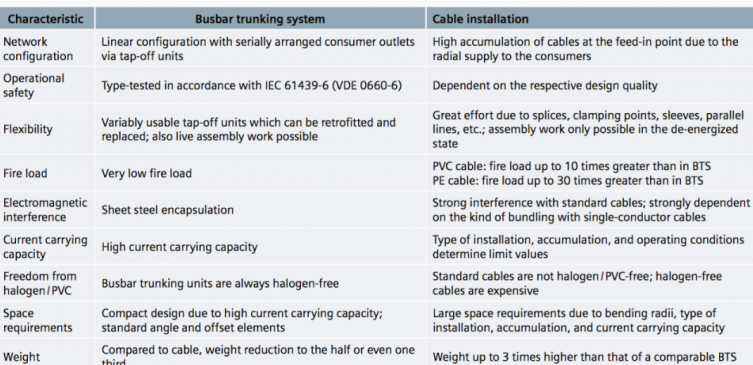

随着额定电流的增加,安装过程中的这些成本和时间收益都会增加。表1总结了电缆安装和母线槽系统之间的主要区别。


变化的配电

在母线槽系统中,不能像电缆安装那样仅从固定的固定点取电。分接点可以在整个配电系统中根据需要进行更改和更改。为了分接电力,您只需要在分接点将插接单元连接到母线系统。

分接点仅在直型母线槽单元的一侧或两侧提供。对于每个母线槽系统,都有大量的插接单元可用于连接用户和电力供应。

防火

在防火方面必须考虑以下几点:

1,减轻火灾荷载

2,防止火势蔓延

必须考虑整个长度,因为电气布线可能贯穿整个建筑物,并用于提供特殊的设备和系统,例如:

1,带有疏散系统的升降机

2,火灾报警系统

3,应急电源系统

4,消防梯,安全梯,升降机井,机房通风系统

5,增加消防供水压力的系统

6,应急照明

对于母线槽系统,可根据设计和类型与母线槽系统一起订购符合DIN 4102-9防火等级S60,S90和S120的建筑物各个防火区域之间的防火墙 。防火墙必须至少具有与相关墙壁或天花板相同的耐火等级。

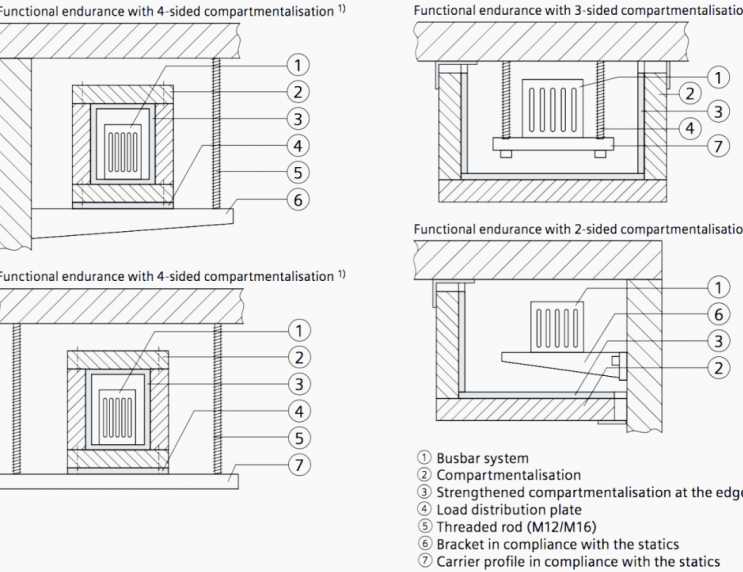

出于功能持久性的考虑,可能有必要为室内干线提供额外的保护性外壳。根据所需的功能耐久性等级和计划的载体/支持系统,有不同的设计变体。

由于较差的通风和通过保护壳的散热,在以后的规划步骤中必须考虑制造商指定的校正系数,以便确定最大允许电流。对于初始估计,可以假设校正系数为0.5。

与廉价的电缆和电线相反,母线槽系统中使用的绝缘层不包含任何在发生火灾时会产生腐蚀性或有毒气体的材料。母线槽系统中也不会燃烧任何物质,因此房间保持清洁且逃生路线不受影响。


对于低压开关柜,可以对母线槽系统进行设计验证。通过测试、计算和施工验证,取决于检查的特性来完成设计验证(请参见上面的表2)。

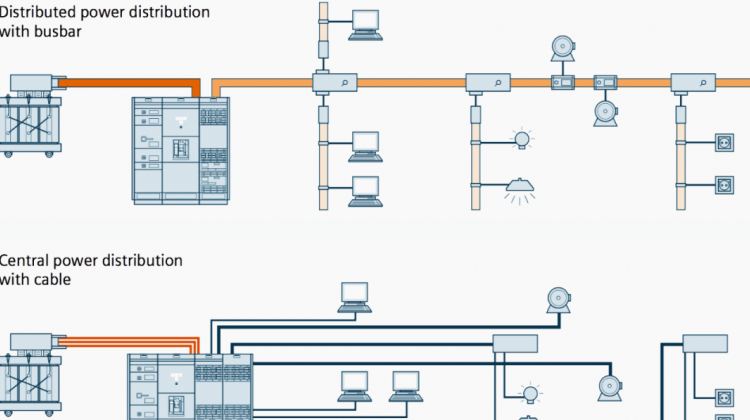

与传统的电缆安装相比,母线槽系统在网络和安装技术方面具有许多优势,如上表1所示。

简单配电系统布线

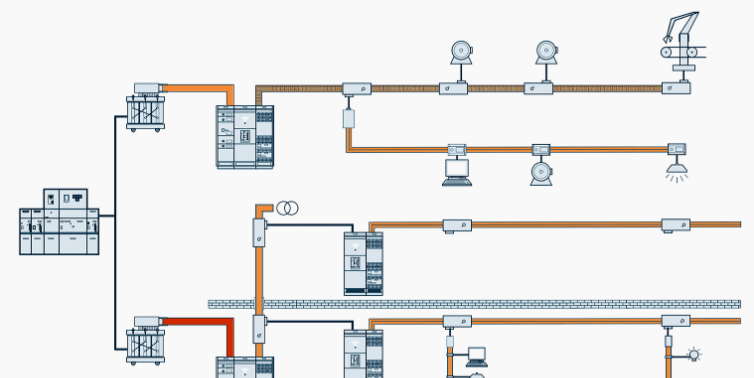

出于演示目的,图3显示了用于简单配电系统的布线。与母线槽系统相比,配电系统的修改和改造通常意味着电缆安装的时间和金钱花费明显更高。



节省空间/安装简便的解决方案

电气设备室和干线竖井越小,电气负载的功率密度和要传输的功率越大,空间问题就变得越重要。

由于电缆散发到环境中的热量,必须在它们之间留有空隙。散热被集成到母线槽系统中,从而无需间隙。

母线槽系统还可以通过直角弯头,改变方向来节省空间。
