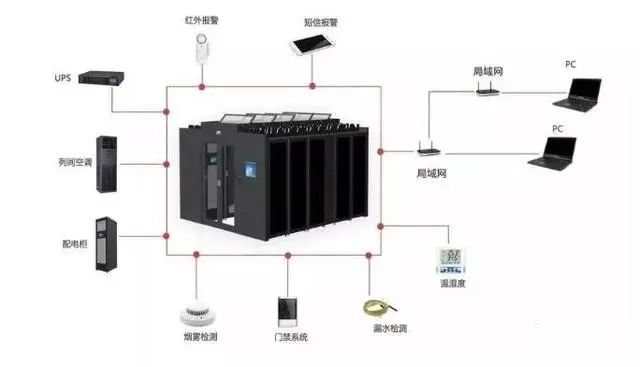

模块化数据中心主要由机柜、密闭通道、供配电系统、制冷系统、智能监控系统、综合布线和消防系统组成。单个模块化数据中心按照最大N台机柜（包括服务器机柜、网络机柜、综合布线柜）配置。该模块（不包括UPS）占地面积为35 m2，加上模块外维护通道和给模块内空调供电的PDF柜，总占地面积不超过55 m2，模块总高度不超过2.65 m。机柜数量可根据客户需求成对减少或增加。
一、精密配电柜

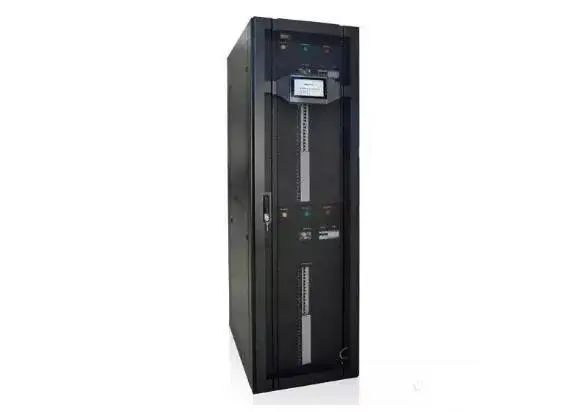

开拓者"KITOZER"系列智能配电柜，可谓是当今IT系统的最佳配电方案，支持热插拔模块化设计，方便客户依据数据中心的IT负载以及企业发展需求，灵活配置、升级和管理配电系统。
1、彩色触屏操作、界面简单直接
采用图形显示方式，轻触屏幕即可了解各项关键参数，可简化维护行为并有效减少人为失误。
2、智能配电监控系统
（1）、主路、支路全电量参数全监控，数据全，精度高。
（2）、国际品牌配件
（3）、断路器均采用施耐德、ABB等国际一线品牌，可靠性、安 全性高。
（4）、支持热插拔、模块化设计
（5）、断路器、监控模
块化热插拔设计，杜绝断电灵活扩容 高效、灵活通讯方案、支持TCPIP、RS485、MODBUS、SNMP等多种通讯方式 及通讯协议，快速高效与后端监控平台对接。
（6）支持上下进线
无需额外配件即可实现上/下进线，轻松应对各种安装需求。
3、主路监控
提供单线运行图，帮助客户及时了解供电线路、主电源、断路器和配电模块的最新状态，以及电压、电流、功率、电源和谐波等信息。配电系统状况一览无遗。
4、支路监控
实时监测显示所有支路电压、电流、谐波、电量和功率等电参量信息。
5、详尽事件记录
可记录最多5,000个事件，可据此配置警报以免系统因超载或环境因素而发生故障。
二、列间空调
模块化数据中心采用行级水平送风空调进行制冷。
1、概述
（1）、模块化数据中心内，空调同设备机柜一起，共同组成密闭冷（热）通道，实现冷热空气隔离。模块化数据中心采用的空调为水平送风方式，气流路径为后进前出，其将将服务器排出的热风吸入冷却后吹出；冷空气再被服务器吸入、排出，如此反复。
（2）、水平送风空调靠近热源，送风距离大大缩短，从而减少气流沿程压力损失和冷空气的泄露量，提高了冷量的利用效率。
（3）、模块化数据中心标准模块应用在300m2以下的空间，最大支持单机柜的功率密度达到9kW，冷、热通道的宽度均为1.2m。
（4）、空调的室内机顶部或底部有制冷剂管路、电源和信号线路、排冷凝水管路等接口。

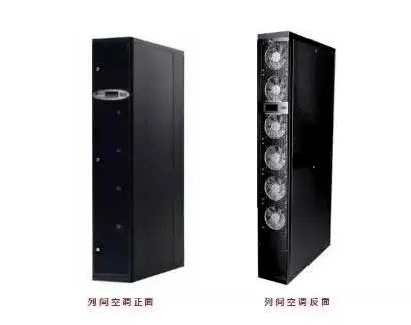

（5）室内机外观如图所示（实际外观根据配置确定）。
空调室外机（T1工况，环境最高温度43℃；T3工况，环境最高55℃时可定制。）在确定安装位置时周边要预留不少于1.5m的安装维护通道。
三、密闭通道
模块化数据中心的密闭通道主要由端门和天窗组成。
1、端门
（1）、密闭通道的端门分为推拉门和双开门两种方案，可根据客户的需求选配。
（2）、推拉门尺寸：高×宽×深 =2050mm×1200mm×42mm。
推拉门采用推拉结构，以机柜为载体，安装上下轨道，保证密闭通道系统的自身独立性。门板由1.5mm冷轧钢板折弯而成，中间安装钢化玻璃，保证通道内区域的可视性。推拉门外观如图所示。
（3）、双开门尺寸：高×宽×深 =2050mm×1200mm×42mm。
双开门整体与机柜通过螺钉联接，可以保证系统的独立性。门板中间镶嵌钢化玻璃，保证通道的可视性，并且钢化玻璃能很好的满足消防应急要求。门板下部安装密封毛刷，可以提高模块的密闭性。
2、天窗
(1）、密闭通道采用平顶结构方案。
（2）、平顶天窗尺寸：高×宽×深=350mm×1200mm×600mm。

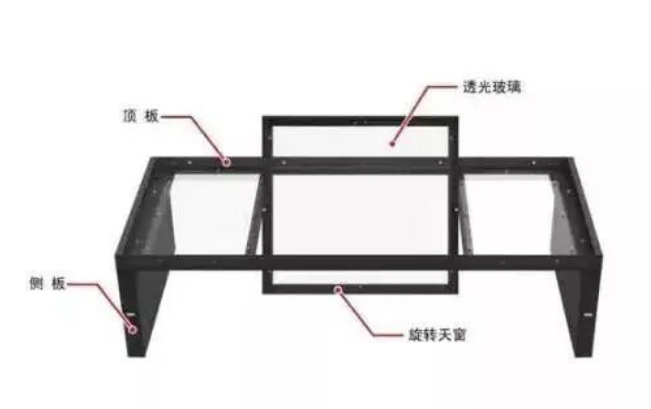

（3）、平顶天窗由侧板、顶板、旋转天窗组成，以单个机柜为扩展模块单元。旋转天窗通过FuseLink销钉与顶板联接，工作状态下天窗处于水平状态，消防状态下FuseLink熔断，天窗在重力作用下自动打开，保证灭火气体进入通道。平顶天窗外观如图所示。
四、机柜
模块化数据中心最大可配置N台机柜，机柜包括服务器机柜、网络机柜和综合布线柜。

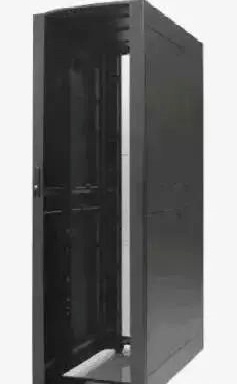

模块化数据中心配置的机柜尺寸统一，机柜符合IEC60297-1标准，采用前后风道。机柜外观如图所示。
机柜特性 ：
（1）、机柜满足如下特性：
（2）、前后门通风率70%。
（3）、机柜内后部可安装两条竖装PDU。
（4）、机柜的垂直安装立柱上标示有每个"U"的准确位置。
机柜的前门、后门及侧板均可锁定，只能用提供的专用钥匙打开。
机柜静载不小于1300kg。
