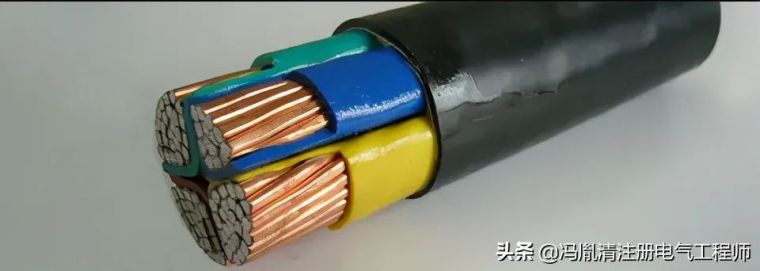

1、 铜包铝电缆长时间使用后铜铝是否会出现铜铝分层？
答：长期使用后铜铝不会出现分层。

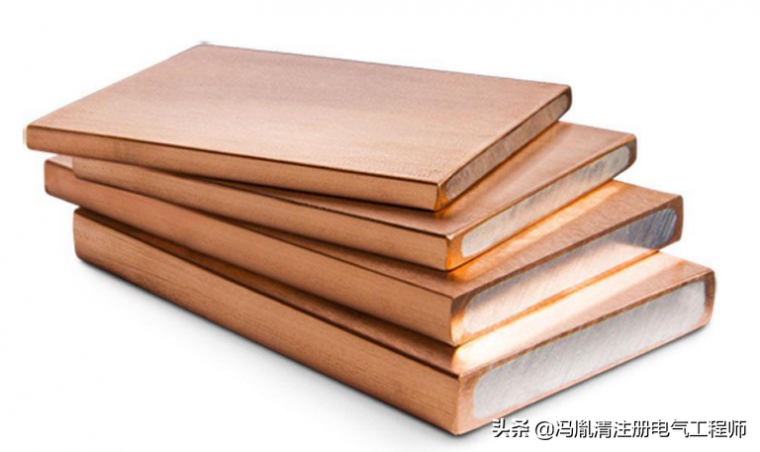

铜包铝丝是由铝杆、铜带包覆焊接拉拔工艺制成，铜铝之间铜铝原子互相渗透形成冶金结合（CuAL2），结合物厚度约8μm，且单丝通过300℃高温12小时退火，机械方式无法分离铜铝金属，电缆正常运行温度（聚乙烯绝缘最高90℃、聚氯乙烯绝缘最高70℃）远低于工艺温度，故长期运行铜铝不会出现分层。
2、 是否会产生双金属导体的电化学腐蚀？
答：不会产生电化学腐蚀。
铜包铝导体只有两端面漏铝，其余部位均由铜层包覆，两端使用堵油型（DTM型）接线端子压接，端头封闭在线鼻子中完全与空气隔绝，没有产生电化学腐蚀所必须的介质。
3、 初始设计为铜芯电缆，用铜包铝电缆替换后（桥架）安装空间是否足够，电缆穿管能否穿过？
答：替换后桥架与穿管均可满足施工。
按铜芯电缆容积为40%桥架容积的计算，更换成铜包铝电缆后，电缆容积约50%~55%。通过13年上万工程项目的应用，无出现一例铜芯电缆改成铜包铝电缆后桥架放不下和穿管穿不过的问题。
4、 初始设计为铜芯电缆,，放大截面后的铜包铝电缆如何选用线鼻子?
答：铜包铝电缆选用铜质堵油型（DTM）接线鼻子，可在公司采购铜包铝专用线鼻子（铜管段按导体放大、铜板段不放大），亦可在市面采购标准堵油型线鼻子（95以下加大一级，120以上加大两级）。
5、 铜包铝电缆的线损是否比铜电缆大?
答：直流电阻相同的铜包铝电缆和铜电缆相比，铜包铝电缆的线损低于铜电缆，约低2%左右，详见线损计算书。
6、 铜包铝电缆的选型，在设计图纸上如何标识?
答：铜包铝导体以“C”表示，选型标识在铜电缆型号后加“C”即可。例：铜芯电缆YJV-1*120，相同电气性能的铜包铝电缆表示为：YJVC-1*120(铜包铝电缆的120截面非实际截面，其实际截面在生产时需放大1.45倍左右，铜包铝电缆与铜电缆的直流电阻相同)
7、 铜芯电缆改成铜包铝电缆，截面放大系数？
答：铜包铝电缆替换铜芯电缆截面需放大1.45~1.5倍，两者直流电阻相同（即两者载流量相同）。
8、 铜包铝电缆的使用寿命是否会低于铜芯电缆？
答：不会。
通过等直流电阻两种电缆温升试验结果表明（详见试验报告），铜包铝电缆温升比铜电缆运行温度低8~11℃，电缆的使用寿命取决于绝缘护套的寿命，温度低塑料的老化周期更长，故相同直流电阻的铜包铝电缆的使用寿命比铜芯电缆更长。
9、 哪些场合可以使用铜包铝电缆？海边敷设是否存在腐蚀？
答：除《电力工程电缆设计规范》GB50217中规定的控制电缆和确定应选用铜导体的情况外，可选用铜包铝电缆。（消防、人防部分，室内布线部分不推荐使用）
10、 铜包铝电缆防盗性怎么体现？
答：铜包铝导体为铜铝双金属，偷盗产生的价值不高，不易出货，也易追查，故铜包铝电缆具有很好的防盗性。
11、 铜包铝电缆的抗拉强度是否满足高层使用？
答：以100米高建筑为例，120 mm2截面铜包铝电缆自身重量为85.4 kg，120 mm2截面铜包铝所能承受的最大拉力为1623千克力，其自身重量未到抗拉强度的6%，所以铜包铝的抗拉强度完全没有问题。需注意的是电缆在机械牵引放线过程中电缆盘不能卡死，确保电缆不会因强制牵引造成损伤。
12、 铜包铝电缆能不能现场制作穿刺分支？
答：穿刺会破坏导体，导致铜层破损，且穿刺分支密封性能不好，接触点电阻容易变大。铜包铝电缆首选预制分支电缆。
13、 铜包铝铜层厚度是多少，是否有国家标准？铜层的厚薄直接影响载流量的变化和物理性能。电缆压接会不会导致铜层破损？
答：铜包铝单丝国家标准号：GB/T29197-2012，铜层厚度0.07mm左右，电缆压接不会导致铜层破损。
14、 铜包铝电缆末端铜铝接头的处理（包括工艺、造价等因素）？
答：铜包铝末端采用铜质堵油型接线端子压接，其端子制作与铜电缆相同，可在端面涂抹导电膏，无需其他特殊工艺。
15、 有无比较有代表性的实际案例？（包括运行年限、使用地点、敷设方式，地埋、竖井、桥架等）
答：工程案例10多年来有上万个，典型的如：十二届全运会新闻中心（沈阳），中国船舶重工长兴岛造船基地（大连），寿光农展馆（山东），年产60万吨邹县福明焦化厂（山东），运行至今，无任何质量问题。
16、 政策及规范方面的支持力度。
答：《铜包铝线》GB/T29197-2012、《铜包铝电力电缆工程技术规范》CECS399-2015、《铜包铝电缆敷设安装》16CD107。
17、 发热问题？
答：铜包铝电缆比相应等直流电阻的铜芯电缆运行温度低8~11℃。
18、 导电率及衰减问题；
答：15A铜包铝最大电阻率0.02676Ω.mm2/m，电阻温度系数0.004049（1/℃），由于铜包铝放大截面后其散热好运行温度低，经试验及计算，铜包铝电缆线损压降优于铜电缆。
19、 如果现场旧有电缆，是否可以熔接？
答：当单个回路电缆长度不够时，铜包铝电缆可采用铜质管件对接，施工操作同铜芯电缆。
20、 铜、铝硬度不同，现场安装转弯半径如何处理？
答：铜包铝导体的延伸率（25%~30%）优于铜导体，且不易反弹，其弯曲半径单芯20D，多芯15D。实际弯曲性能优于铜电缆，现场安装方式与铜电缆一致。
21、 铜包铝电缆的载流量是否有国家标准？
答：载流量是一个参考值，直流电阻是考核载流量的唯一标准，铜包铝导体放大截面后直流电阻与铜导体相同时，即两者载流量相同。
22、 铜包铝电缆在导体发热时铜和铝的膨胀系数是否一致，是否有脱开的现象，脱开后对导电性能的影响？
答：电缆运行温度导致的铜铝膨胀非常的细微（可忽略不计），铜铝之间冶金结合层（0.007mm左右）保证了其结合强度并通过300℃的高温退火工艺，两种金属不可能产生脱开现象。
23、 铜包铝电缆和铝合金电缆的区别？各自的优势
答：两者的区别仅在于导体的区别（铜包铝导体和铝合金导体）。铜包铝电缆的连接性能优于铝合金电缆，与铜电缆连接性能一致，不需要采用铜铝过度接线端子。铝合金牌号从1系~8系，种类非常多不易区分，生产厂家大小不一导致市场铝合金导体质量参差不齐，用户无法判断其质量优劣。
24、 国内生产铜包铝电缆的主要厂家有哪些？
答：上海胜华电气、上海上塑、成都康达等
25、铜包铝电缆的动热稳定校验标准是否有？
答：由于电缆的导体具有良好的柔性，动稳定性主要针对母排等产品；
热稳定性考核的是电缆的绝缘材料能否承受在末端发生短路至断路保护器断开连接的时间内产生的热量。铜包铝电缆除导体之外的材料都与铜芯电缆相同，其热稳定没有问题。
