举个例子，像一般的变电站蓄电池都是108块，每一块的电压时2.23-2.28之间，这样的话蓄电池的端电压就是240V左右。这个电压就是所谓的合母电压。当然平时这个电压是由高频电源提供的。因为只有在全站失压的时候才用的到蓄电池的。控母电压平时是由高频电源将240V的电压降到220V或者通过降压硅堆降到220V。
合闸母线电压是给断路器等提供电源的，控制母线电压是给控制回路提高操作电源的。当然有的站只是平时还这样说，但是他们已经不再明确区分控母还是合母电压，现在断路器的机构大部分都是弹簧操作机构，不需要很大的电流。目前新站还有控母和合母完全是出于以前的习惯，区分开之后将他们引到不同的小母线上一是为了出了故障查找方面，二是为了分开了之后清晰明了合闸母线一般240V，控制母线220V。
主要是老式断路器的电磁式操作机构需要较大的合闸电流，所以弄出一个合闸母线来。简单来说就是合闸母线带着一个大合闸线圈，靠磁力把吸开关机构来达到合闸的目的。因为需要的吸力特别大，所以线圈中的电流特别大，就导致了在合闸的时候，合母电压降的比较低（简单的欧姆定律），为了解决电压过低的问题，变电站专门设置了控制母线（带操作回路、信号回路、保护装置等等负荷，电压220－230v）和合闸母线（专门带开关的合闸回路，电压240v－245v）。所以合闸母线比控制母线电压高20v左右是正确的。
但是现在随着科技的发展，电磁操作机构已经逐渐被淘汰，取代它的是气动机构、弹簧机构、液压机构等等新机构，这些开关的跳合闸是靠储能电机提前储好能量，在开关有操作（保护或手跳合）时把能量释放出来来完成的。所以不需要很大的合闸电流，更不需要合闸母线了。现在新建的变电站基本上都没有什么合闸母线了。但是这个传统却有所保留，有些设计者设计控制母线带保护装置，所谓的合闸母线带储能电机，其实这个控母和合母电压已经统一了，现在合母和控母的概念已经淡化了，却可以用保护母线和控制母线更恰当些，我们这保护母线提供保护装置和其它自动化装置的电源，控制母线提供开关的操作电源等。
变电站的开关柜一般具有手动合闸、电动合闸。注：现在很多柜子都不带手动合闸。
电动合闸的操作电流有交流220V，直流220V。
变电站为了更安全可靠供电，一般操作电源使用直流操作电源。
直流屏的作用：在掉电的情况下，使用直流操作电源对开关快速合闸。减伤事故时间。
在变电站内所变交流电源经过整流出直流电源，然后接充电电池组成的充电柜。

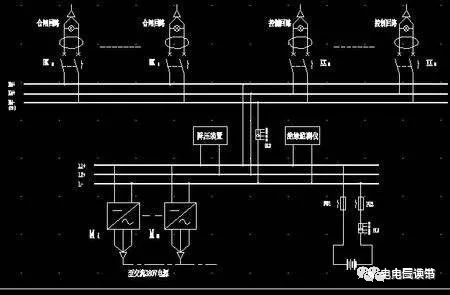

直流屏由整流柜和充电柜组成。通过合母、控母引入每个开关柜内。对开关进线远程、就地分合闸。
合母：一般由直流屏变出DC240V，对断路器进线分合闸使用的电源。提供合闸瞬间较大电流。
控母：一般由直流屏变出DC220V，对操作回路供电，提供较小的电流。
1.直流屏含义及作用：
直流屏是直流电源操作系统的简称。通用名为智能免维护直流电源屏，简称直流屏，通用型号为GZDW，而直流屏就是用来供应这种直流电源的。发电厂和变电站中的电力操作电源现今采用的都是直流电源，它为控制负荷和动力负荷以及直流事故照明负荷等提供电源，是当代电力系统控制、保护的基础。直流屏由交配电单元、充电模块单元、降压硅链单元、直流馈电单元、配电监控单元、监控模块单元及绝缘监测单元组成。主要应用于电力系统中小型发电厂、水电站、各类变电站，和其他使用直流设备的用户（如石化、矿山、铁路等），适用于开关分合闸及二次回路中的仪器、仪表、继电保护和故障照明等场合。
直流屏控母和合母，分别为控制母线和合闸母线。控制母线提供持续的，较小负荷的直流电源，合闸母线提供瞬时较大的电源。
20AH表示电池的容量,容量的单位是AH(也是安时的意思,其中A是电流,H是时间)
20AH的意思是用该电池供电时,如果电流为1A，则可以工作20小时，如果电流为4A，则可以工作5小时，即工作电流与时间的乘积等于20。这个数值越大，表示它储电能力越强。
用48v-12Ah充电器充48V-20Ah蓄电池行不行？
可以充，时间要增加1倍。另外要注意转浮充是否正常，防止过充。
其实20AH电池的充电电流是不用20A的，一般是用额定容量的1/10来充电。就是说2A就行了。你说的充电器是12AH电池的充电器，输出电流为1.2A左右，充电电流是少了点，但还是可以充满的，时间就是充多一两个小时吧。
小母线分为直流小母线和交流小母线
直流小母线电源取自直流屏（也可理解为畜电池组）开关柜的合分闸控制和微机综保等重要电源均取自直流小母线，用直流的目的就是为了保护供电的可靠性，突发断电依然能工作。
交流小母线主要为柜内照明和加热除湿供电，这部分电要求不高，所以用交流
电压小母线取自哪里？作用呢？
取自所用变，电压小母线作用就是为开关柜提供电源，进行操作，保护，监控。。。。
