施工图为施工时平面的基本大的概况，为了体现或突出某节点具体的施工做法，设计者一般会专门绘制一个大样图，以明确具体做法，这就是施工图节点图！
景观节点详细施工图包括：
（一）平面尺寸定位图
这张图要把节点所有的尺寸都标上，包括：弧线长度、线段长度、弧的半径等等一系列的尺寸标注。
（二）平面索引图
这张图要把所有细节都索引出去，方便施工人员找到相关细节的做法。
（三）标高图
这张图就是这个节点竖向设计，把标高标出来方便施工人员控制标高。
（四）铺装图
每个节点的铺装有所不同，所以我们需要单独把节点的铺装调出来画一张。
（五）细节详图
每个景观施工图都由许多节点组成，我们画施工图时一定要细心，虽然有些基础可以参照国家标准，但是大部分都是由施工图设计人员自行设计的。我们需要考虑很多，比如：一个花架，基础柱墩做多少合适，一要考虑能否承受得住花架、藤本的重量，二要考虑这个柱墩如何做才得以表现得美观。
景观施工图设计技术原则
1、所有参与施工图设计的成员必须熟悉方案文本以及合同要求。
2、召开项目方案交接会议(以方案主创做项目介绍，各施工图设计人员提问的形式。)
3、施工图项目经理布置任务、出图时间节点以及注意事项；
4、项目经理根据不同地区情况确定基础及垫层(有冻土地区确定冻土线深度)的统一做法，交代项目组成员。
5、图层以及文字样式、标注样式、填充样式都按公司标准文件操作，不得建立自己的图层及样式。
6、在CAD模型中按1：1绘制，并把线型比例lts 设置为 “1000 ”； psltscale 设置为 “0”.
7、使用个人的图块时，须将图块整理为零图层后方可使用。
8、任何人不能移动、旋转底图坐标，如果为了方便绘图可以使用户UCS，PLAN命令，也不能为了方便，在同一个CAD里copy成两个底图。
9、图中有建筑平面图，除了需要建筑基底平面图还需要其栋号、楼层及首层完成面标高。
10、植物分区与园建分区一致。
11、植物平面图必须把地库顶板边界线及消防车道流线画上去。
12、施工图完成后需让方案部审核签字，在材料，工艺做法是否与项目设计理念冲突；
13、施工图完成之后的后期配合阶段必须按公司标准出变更设计，。
图纸结构内容技术要求
Ⅰ园建部分
一、图表部分(图号以LN开头，图幅A2)
1、LN-0首页（A2, 按公司标准）
2、LN-1.01图纸目录（A2图纸目录按公司标准）
3、LN-2.01设计说明（制作标准版，不同项目只进行局部修改；按国标提纲进行）：
（1）设计依据及基础资料
（2）工程概况
（3）竖向设计及场地排水
（4）消防设计
（5）无障碍设计
（6）主要景观物料：水景、铺装、灯具、主要景观小品
（7）做法说明（防水等）
（8）特殊设计说明
（9）施工注意事项
4、LN-3.01材料列表（统一标准及格式）
（1）铺装（必选）
（2）标识、家私或小品（可选）
二、标准图集（图号以BZ开头，图幅A2）
（1）硬质广场、道路、路缘石做法，各种硬质相接做法，伸缩缝等类（分车行和人行）
（2）绿地做法，绿地与道路广场相接做法类（分在实地和楼板上2类）
（3）水景防水做法（分实地和楼板，及硬质和软质防水共4类），坡道、踏步做法，挡土墙等类
（4）排水设施，地下管线做法，井盖做法等类
（5）栏杆做法类（含各种防护栏杆的节点做法）
（6）围墙、通用门禁、闸门、保安亭等做法类
（7）通用树池、种植池、坐凳等做法类
（8）管井、设备、配电箱、通风口、出入口等外包通用做法类
（9）铺装通用做法类
（10）灯具、标识、家私或小品等非成品设计
三、总图部分（图号以LP开头，图幅A1）

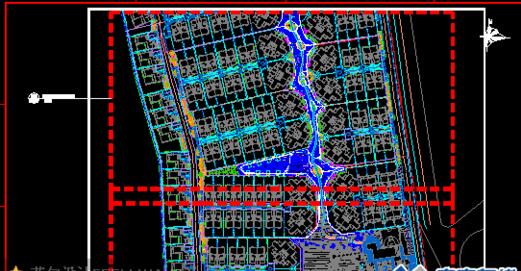

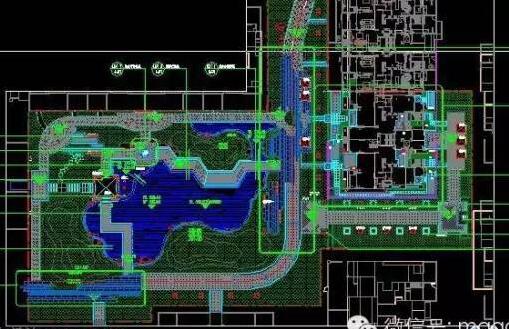

1、总平面索引图 LP-00
要求原则：
(1) 用地红线、地库边界线，消防通道均要在此图上表现出来；
(2)尽量以景观功能组团或道路来分区，保证区域景观的完整性。以方便施工及看图；
(3)分区后的图纸比例保证其不得超过1：300 （A1的图幅不够可以考虑加长版）
（4）此图要有植物填充、铺装、水体、以及景观大致的场地标高
示例：

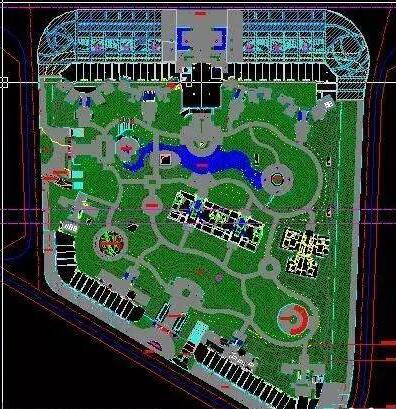

2、索引平面图 LP-1.01，LP-1.02…
技术要求原则：
（1） 大节点的符号索引，不能与局部放大图作重复索引；
（2） 需表示清楚绿地、水体、和铺装线等关系；
（3） 索引符号均拉出平面图外整齐表达
(4) 家具小品布置图可以在此图中表达，包括围墙、栏杆、垃圾桶、指示牌、家具、小品设施等布置内容； 但注意增加图例或文字标注 （可选）
3、定位平面图 LP-2.01，LP-2.02…
技术要求原则：
(1)含大定位和控制点；需注意标注清楚与道路定位、建筑轴线之间的关系；
(2)已经有索引的“局部放大详图”的区域不需重复定位，以免与局部图冲突
(3)尽量以尺寸定位为主，必要时才使用坐标点；
(4)尺寸尽量标三道，尽量在平面图外整齐表达，图内尺寸标注尽量不压线，需保证打印效果清楚；
(5)不需表示铺装线，只需表示绿地和水体填充
示例图片
4、竖向及排水平面图 LP-3.01，LP-3.02….

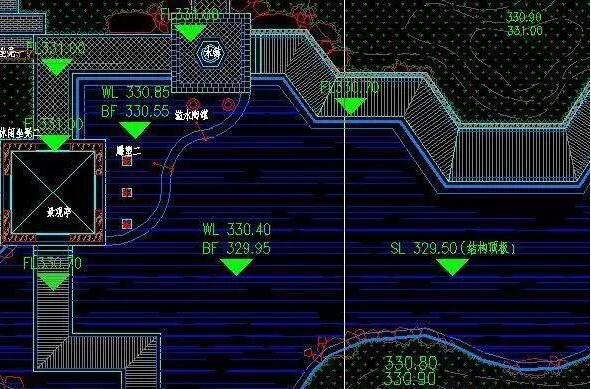

技术要求原则：（已经有索引“局部放大详图”的区域不需重复标高，只需有大控制点标高即可，以免与局部图冲突；不需表示铺装线，只需表示绿地和水体填充；除特殊要求外，均标完成面标高）：
（1）道路标高：标交叉点、转弯点、变坡点标高，坡度、坡长及坡向；若无道路剖面可表示横断面坡向时，也需标明；需有道路中心线。
（2）场地（硬地）标高：仅标控制点标高和坡向，不需要标坡度和坡长。如一个广场内有坡度，则把最高标高和最低标高标一下，再加坡向即可。
（3）绿地标高：当绿地、场地标高关系与标准详图不一致时才需表示，仅标控制点标高即可；如绿地、场地标高关系与标准详图一致，当坡地放坡有变化，则需表示坡向、最缓坡度和最陡坡度；大面积造型坡地加等高线，文字角度可与等高线相平。
（4）挡土墙标高：仅标角点和控制点标。
（5）水体标高：分“水面/水底”标高，在同一标高点上标注。
（6）需表示雨水口和地漏位置；排水沟用双虚线图例表示。(排水由顾问公司设计的，有排水平面图的，在此张图可以不表示雨水口和地漏)
示例图片

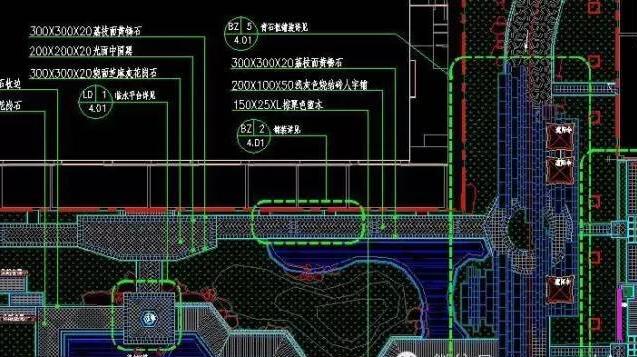

5、铺装平面图 LP-4.01，LP-4.02。。。
技术要求原则：
（1）按铺装材料规格1：1绘制在图纸模型空间里；
（2）已经有索引铺装详图的区域不需重复定位及标注材料，以免与详图冲突；
（3）同种规格不同材质或面层的需用点状填充加以区分。
（4）多次运用的铺装图形，索引到通用铺装详图里(比如园路分隔条，入户铺装平台)
6、网格定位平面图 LP-5.01，LP-5.02。。。（可选）
技术要求原则：
（1）如平面图无法用尺寸定位的不规则图形，需增加网格定位平面图
（2）以建筑轴线交点为原点，并标注其X、Y的坐标。
（3）网格单位为M，以方便在网格上标号；
（4）分大网格和小网格两各不同的线型，大网格宜为10M、20M,小网格酌情处理。
（5）在图右下角注明原点的绝对坐标，单位，及网格大小。
7、家具小品平面布置图 LP-6.01,6.02….. （可选）
家具小品主要包括：小品、雕塑、指示牌、移动花钵、花箱、垃圾箱、成品桌椅等
技术要求原则：
（1）此张图可以如果能在索引平面图中表达清楚的话，可以不用单独出图
（2）此图不显示铺装，植物。仅表示水体填充。
（3）所有小品图例必须建立单独的图块。并且设为6号色，以便清晰打印。
（4）同类家具小品在不同地方需要不同的选型时，命名和对应的图谱上命名一致，并且图块用数字编号，如：

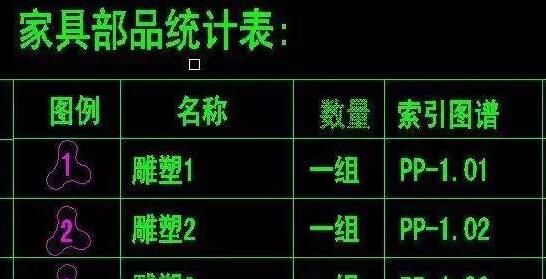

（4）附家具部品统计表:
四 、详图部分 （图号以LD开头，图幅A2）

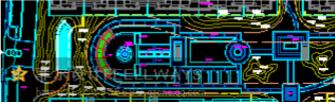

1、局部放大平面图
技术要求原则：
（1）图纸内需体现索引、标高及定位平面，铺装材料。
（2）有对应的剖面、立面和做法；
(3) 在分区平面图中表示控制点坐标，与总图上的控制点坐标一致.(比如一圆形的广场的圆心坐标即是其控制点坐标)
（4）大样剖立面详图可采用相对标高，但要标明±0.00的绝对标高值.

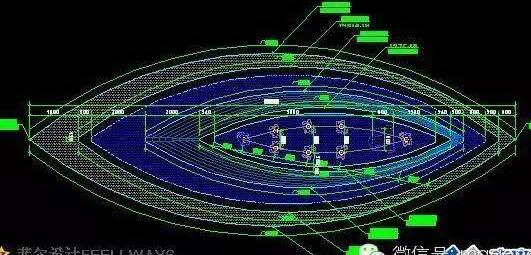

（5）在大样平面图中，水底铺装要用铺装线来画，并且保证水池喷头及水底射灯在铺装的中心位置。
(6) 场地平面图必须要有指北针
示例图片:

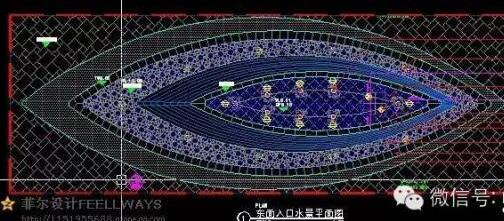

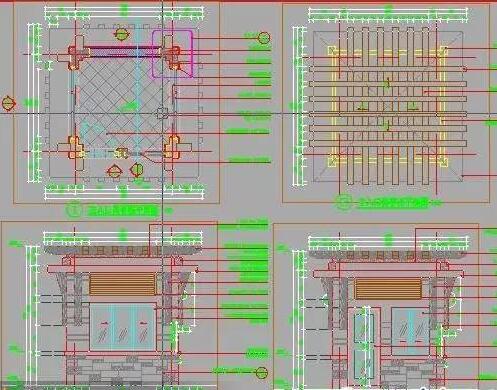

2、构筑物详图
技术要求原则：
(1) 图纸图名建议按照具体构筑物名称另取，如“弧形廊架平面图”、“观景亭设计图”
（2）绘构筑物详图时，其平面、立面、剖面用一个同一个比例出图，并且在图纸空间上下左右对齐。
（3）立面图及剖面图采用相对标高来表示
(4) 构筑物定位以柱中心为轴线来定位，并且在总图上显示其轴线并标注轴线相交点的绝对坐标。
（5）如果门窗比较多的，需要出门窗表，包括门窗的数量，材料，以及开关方式等等。
（6）一些特殊材料或做法图纸上不能表达清楚的须在图右下角注明：
如：a.所有钢结构均为单面或双面贴角满焊,焊缝高不小于6MM，焊口除毛刺后挫平,防锈漆两道.
b.防腐木作防腐处理，连接方式为榫接,榫接处采用高性能胶粘结.
(7) 注意与一些配套工程的驻留及美化，如空调机箱，预埋管线等。
示例图片如下：

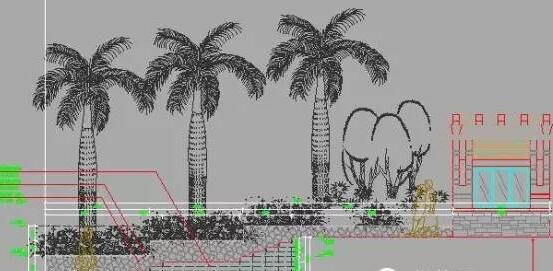

3、剖面图
技术要求原则:
(1)剖立面索引图名以“A－A剖面图、B－B剖面图……
(2)所剖的部分如果有地库顶板的，必须表达地库顶板与覆土厚度
（3）剖面图除了表现其结构做法外还需表现整个空间的关系，必须把立面看线也表达出来
（4）尺寸一般分为三道尺寸，第一道细部尺寸，第二道节点尺寸，第三道总尺寸 。
示例图片如下：
Ⅱ植物部分
1、封面SN-0 （A2, 按公司标准）
2、SN-1.01图纸目录（A2图纸目录按公司标准）
3、SP-1.01种植设计总说明，SP-2.02种植详图（制作标准版，不同项目只进行局部修改；按国标提纲进行）：
4、苗木表SP-3.01 表中图例、拉丁名要完整正确，如图：
5、植物配置总平面索引图SP-4.01 要表达出配置情况及分区情况，如图：
6、植物分区乔灌地配置平面图图号以SP-5.1.0X~0X表示，如图：
（2）根据图纸要求，需要做相关的地形分析图，图号以SP-X.XX~XX；
（3）配置图中，植物图例要根据设计冠幅的大小放置，以达到统计的准确性；
Ⅲ水电、结构部分
1. DN-0 封面（A2, 按公司标准）
2. DN-1.01图纸目录（A2图纸目录按公司标准）
Ⅳ 图谱部分
图谱部分：包括 家具小品图谱、灯具图谱 ； 植物图谱。
技术要求原则:
（1）图谱打印A4 彩色图纸
（2）同类家具小品在不同地方需要不同的选型时，需要命名并和总图上命名一致；（如雕塑1，雕塑2。。。）
（3）如果同一种家具小品提供两种或两种以上的样式给甲方选型时，小品命名为XX选型Ⅰ，XX选型Ⅱ

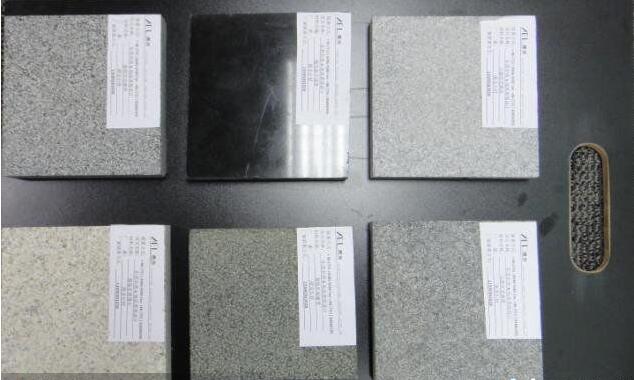

Ⅴ 材料样板 技术要求
1.材料样板制作时石材尺寸：150X75或150X150
2.用云石胶和玻璃胶固定在定制木板上，固化期半天以上。
2.3.材料标签贴在石材的左上方 4.拍照存档 材料标签内容如下:
