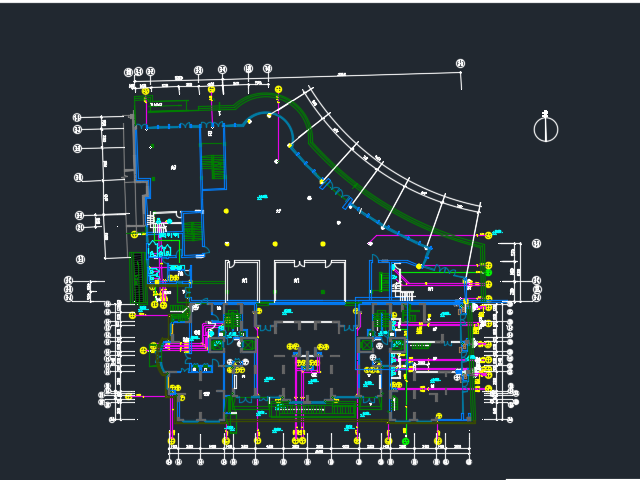

十五层商住楼建筑给排水毕业设计内含计算书，CAD图纸供大家参考。
此次设计为十五层商住楼的建筑给水排水工程设计，主要由以下四个系统部分组成。
建筑给水系统采用分区供水，一到三层为低区，由市政管网直接供水；四层到十五层为高区，采用水泵-水箱联合供水。水箱的有效容积为1.44m3，水池的有效容积为13.5m3。
建筑消防系统主要采用室内消火栓系统，火灾初期10min消防用水量由楼顶消防水箱供水，消防水箱的有效容积为18m3，消防水箱的水由消防水泵从消防水池抽取；10min后从消防水池抽水供消火栓使用，消防水池设置在室外，水池的有效容积为288m3。一楼至三楼的电梯前室及走廊设自动喷水灭火系统。消火栓系统和自动喷水灭火系统均采用钢管。
建筑排水系统：本建筑各层公共卫生间采用生活污水和生活废水合流制排放。由于楼层较高，2~15层共同排水，一层单独排水。厨房的废水、卫生间的污水经化粪池处理后排入市政排水管网，仅设伸顶通气立管。排水立管采用消音螺旋排水塑料管，其余采用UPVC塑料排水管。
建筑热水系统采用闭式机械循环系统，热水的分区系统同冷水系统；采用集中热水供应，热源来自市政热媒管网（0.20MPa），冷水经过容积式水加热器加热后供向配水管网。热水管材采用交联聚乙烯管。
