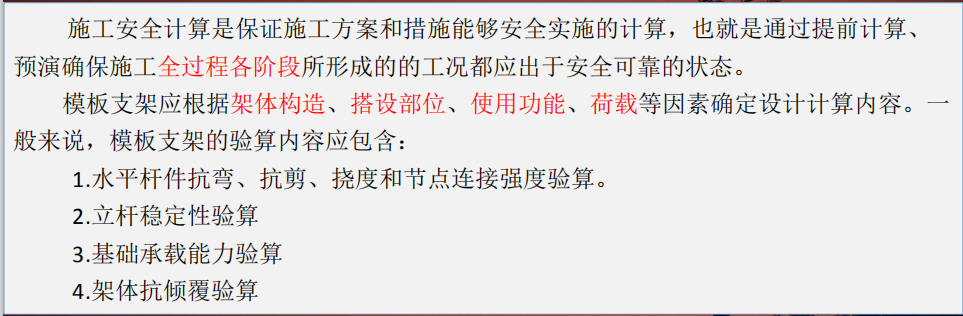

施工安全计算是保证施工方案和措施能够安全实施的计算,也就是通过提前计算、 预演确保施工全过程各阶段所形成的的工况都应出于安全可靠的状态。 模板支架应根据架体构造、搭设部位、使用功能、荷载等因素确定设计计算内容。
一 般来说,模板支架的验算内容应包含:
1.水平杆件抗弯、抗剪、挠度和节点连接强度验算。
2.立杆稳定性验算
3.基础承载能力验算
4.架体抗倾覆验算
影响受弯构件(水平构件)验算结果的因素:
1)结构类型 (影响结果:弯矩M、剪力V,尽量避免悬臂结构,或悬臂过长,尽量避免荷载集中作用跨中)
2)跨度 (影响结果:弯矩M、剪力V,跨度影响较大,如果计算结果相差很大优先考虑减小) 3)材料截面(影响结果:截面面积A、截面抵抗矩W、截面惯性矩I,根据荷载大小合理选用材料截面)
4)材料类型 (影响结果:抗弯强度[f]、抗剪强度[τ]、弹性模量E,根据荷载大小合理选用材料类型)
5)荷载大小(荷载取值对于特定的工况为确定值,但可以通过减小各水平杆件间距来减小荷载面积)

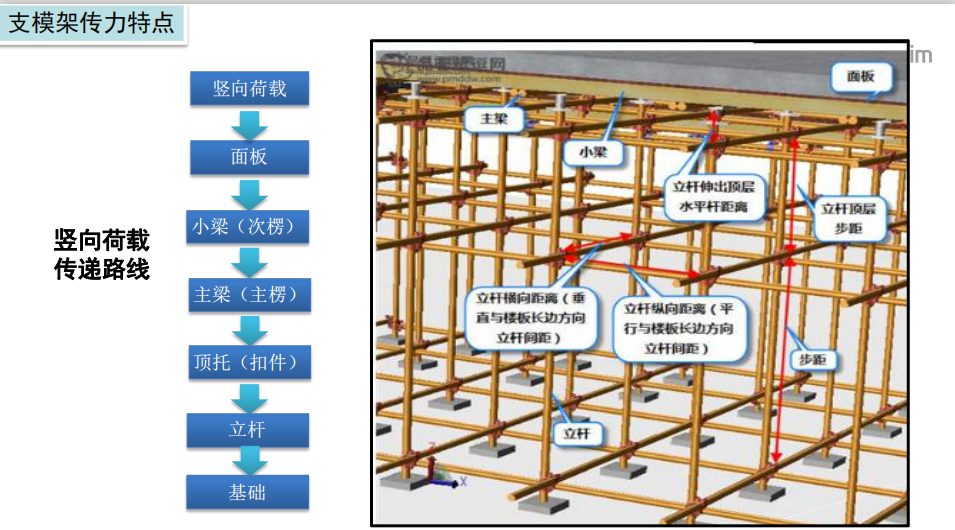

1.立杆所受荷载大小近似为间距围成面积上荷载之和。实际计算 时取主楞支反力+架体自重,如果考虑立杆附加轴力加上附加轴力。
2.仅有竖向荷载时,立杆顶部悬臂部分通过构造要求控制悬臂长 度,同时考虑悬臂长度对顶部步距计算长度的影响,分别验算顶部 步距立杆和非顶部步距立杆压杆稳定。

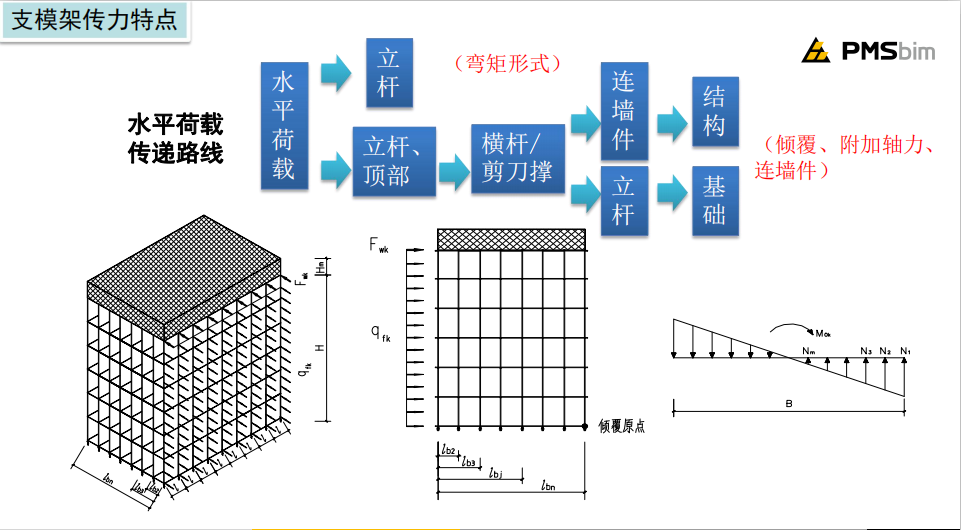

3.当同时存在水平荷载时,立杆受力状态为压弯受力状态。
压杆稳定:细长的受压杆当压力达到 一定值时,受压杆可能突然弯曲而破 坏,即产生失稳现象。刚产生失稳时 的压力成为压杆的临界力。
影响立杆稳定性验算结果的因素
1)间距 (影响结果:弯矩M、剪力V,间距影响较大,如果计算结果相差很大优先考虑减小) 2)步距 (影响结果:计算长度,从而影响长细比,看架体计算长度修正系数而定,一般影响较小, 结合现场实际情况调整)
3)材料截面 (影响结果:受力截面面积A、截面惯性矩I、回转半径i,根据现场实际截面调整) 4)材料类型 (影响结果:材料强度允许值,针对结构荷载较大时,无法通过调整间距满足要求时, 可考虑增强材料。)
