框架结构汇总(PPT格式)

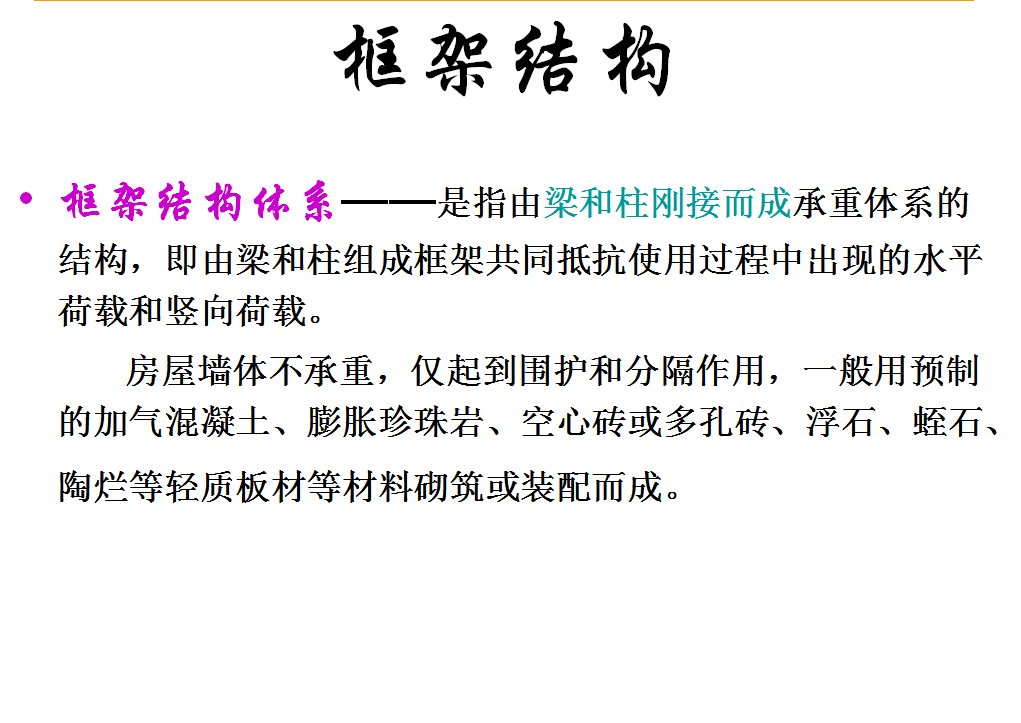

框架结构体系——是指由梁和柱刚接而成承重体系的结构,即由梁和柱组成框架共同抵抗使用过程中出现的水平荷载和竖向荷载。
房屋墙体不承重,仅起到围护和分隔作用,一般用预制的加气混凝土、膨胀珍珠岩、空心砖或多孔砖、浮石、蛭石、陶烂等轻质板材等材料砌筑或装配而成。

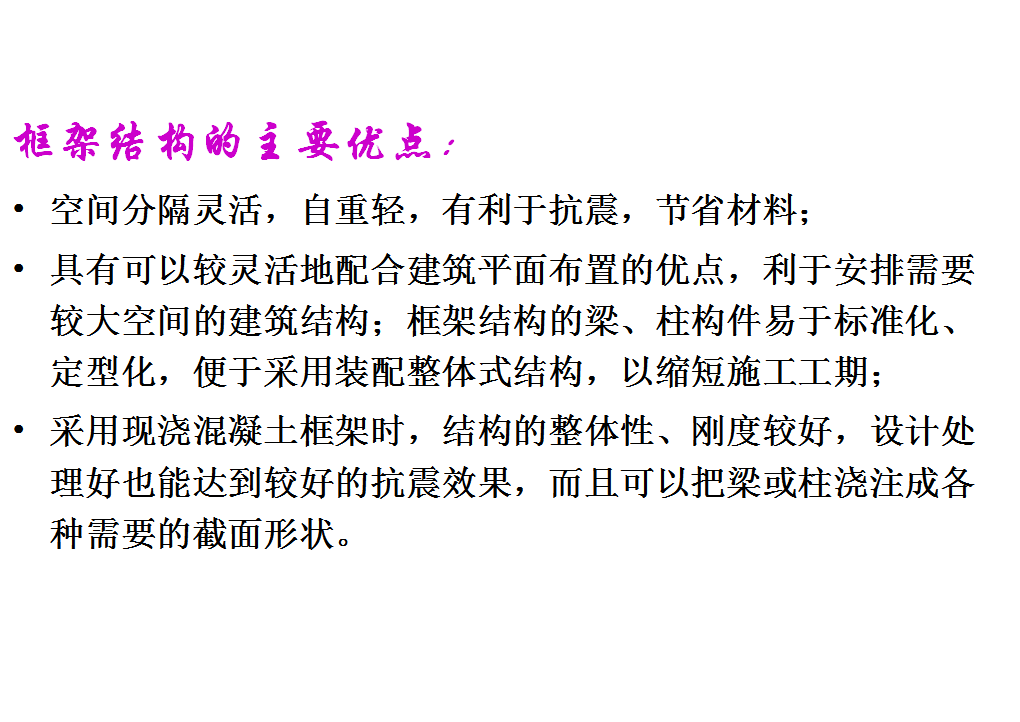

框架结构的主要优点:
1、空间分隔灵活,自重轻,有利于抗震,节省材料;
2、具有可以较灵活地配合建筑平面布置的优点,利于安排需要较大空间的建筑结构;框架结构的梁、柱构件易于标准化、定型化,便于采用装配整体式结构,以缩短施工工期;
3、采用现浇混凝土框架时,结构的整体性、刚度较好,设计处理好也能达到较好的抗震效果,而且可以把梁或柱浇注成各种需要的截面形状。
4、框架结构的侧向刚度小,属柔性结构框架,在地震作用下,结构所产生水平位移较大,易造成严重的非结构性破性;
5、不适宜建造高层建筑, 框架是由梁柱构成的杆系结构,其承载力和刚度都较低,特别是水平方向的,其总体水平位移上大下小,但相对与各楼层而言,层间变形上小下大。
当高度大、层数相当多时,结构底部各层不但柱的轴力很大,而且梁和柱由水平荷载所产生的弯矩和整体的侧移亦显著增加,从而导致截面尺寸和配筋增大,对建筑平面布置和空间处理,就可能带来困难,影响建筑空间的合理使用,在材料消耗和造价方面,也趋于不合理,故一般适用于建造不超过15层的房屋。

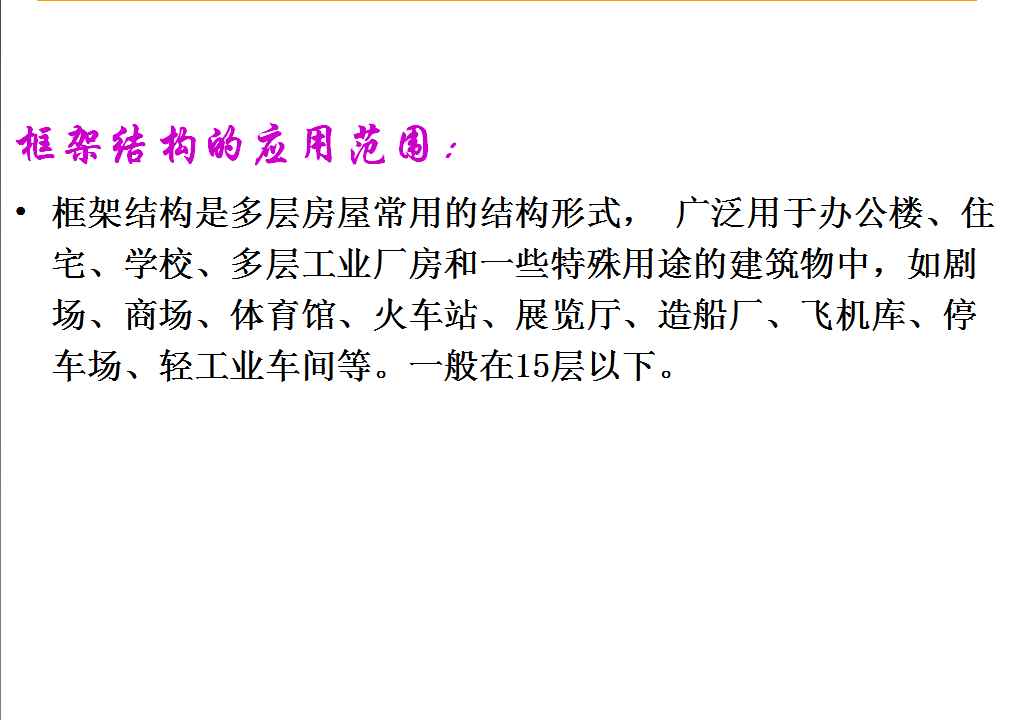

框架结构的应用范围:
框架结构是多层房屋常用的结构形式, 广泛用于办公楼、住宅、学校、多层工业厂房和一些特殊用途的建筑物中,如剧场、商场、体育馆、火车站、展览厅、造船厂、飞机库、停车场、轻工业车间等。一般在15层以下。

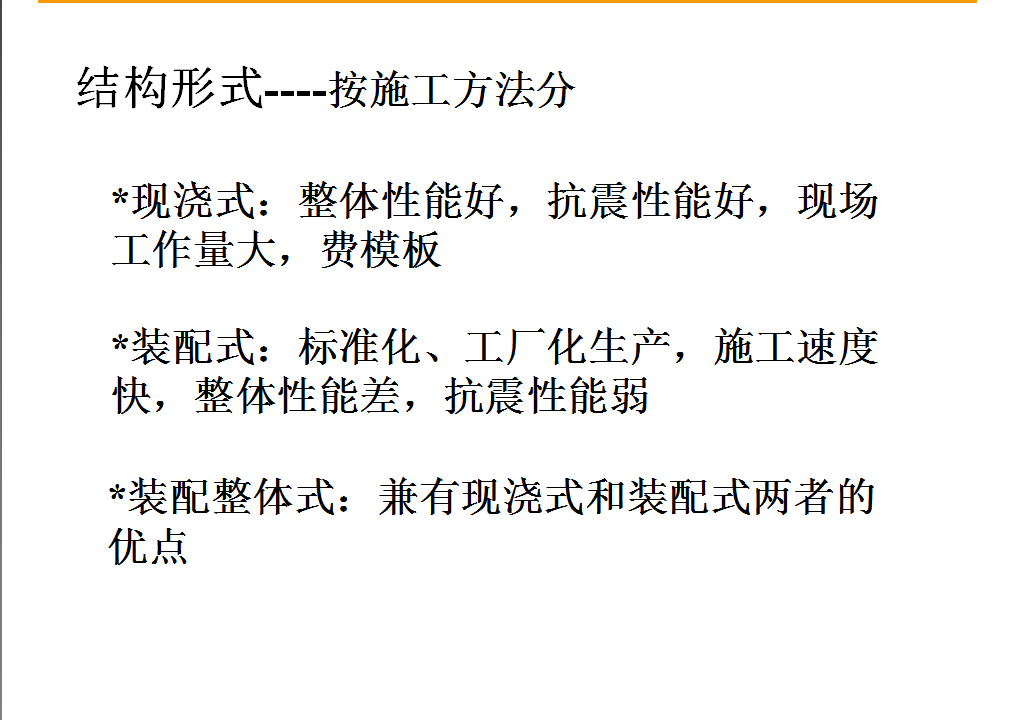

结构形式----按施工方法分
1、现浇式:整体性能好,抗震性能好,现场工作量大,费模板
2、装配式:标准化、工厂化生产,施工速度快,整体性能差,抗震性能弱
3、装配整体式:兼有现浇式和装配式两者的优点
框架结构的结构布置
1.承重框架布置方案
在框架体系中,主要承受楼面和屋面荷载的梁称为框架梁,另一方向的梁称为连系梁。框架梁和柱组成主要承重框架,连系梁和柱组成非主要承重框架。若采用双向板,则双向框架都是承重框架。承重框架有以下三种布置方案:
(1)横向布置方案
1)概念:框架梁沿房屋横向布置,连系梁和楼(屋)面板沿纵向布置。
2)特点:房屋纵向刚度较富裕,而横向刚度较弱。采用这种布置方案有利于增加房屋的横向刚度,提高抵抗水平作用的能力,因此在实际工程中应用较多。缺点是由于主梁截面尺寸较大,当房屋需要较大空间时,其净空较小。
(2)纵向布置方案
1)概念:框架梁沿房屋纵向布置,楼板和连系梁沿横向布置(图6.2.2 )。
2)特点:房间布置灵活,采光和通风好,利于提高楼层净高,需要设置集中通风系统的厂房常采用这种方案。但因其横向刚度较差,在民用建筑中一般采用较少。
