脚手架安全技术规范培训讲义(PPT格式)181P

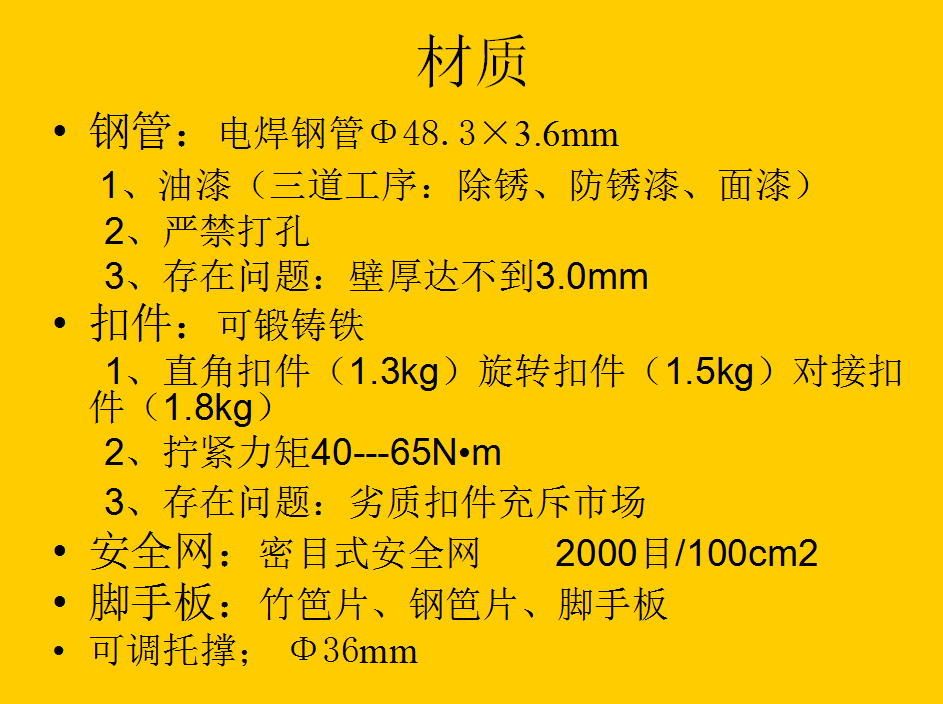

钢管:电焊钢管Φ48.3×3.6mm
1、油漆(三道工序:除锈、防锈漆、面漆)
2、严禁打孔
3、存在问题:壁厚达不到3.0mm
扣件:可锻铸铁
1、直角扣件(1.3kg)旋转扣件(1.5kg)对接扣件(1.8kg)
2、拧紧力矩40---65N•m
3、存在问题:劣质扣件充斥市场
安全网:密目式安全网 2000目/100cm2
脚手板:竹笆片、钢笆片、脚手板
可调托撑; Φ36mm
可调托撑螺杆与螺母旋合长度不小于5扣,螺母厚度不小于30mm

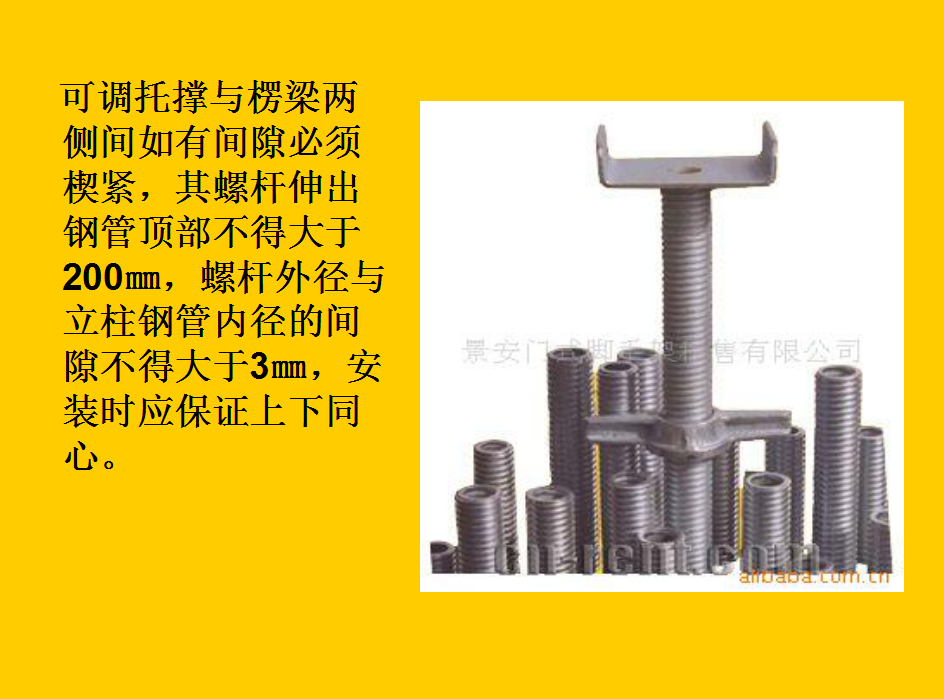

可调托撑与楞梁两侧间如有间隙必须楔紧,其螺杆伸出钢管顶部不得大于200㎜,螺杆外径与立柱钢管内径的间隙不得大于3㎜,安装时应保证上下同心。
立面:满挂密目式安全网
水平面:18层及以下,每隔两步满铺笆片 18层以上,每步满铺笆片
内侧:首层硬质材料全封闭,向上每隔10米一道,水平防护
水平剪刀撑在最顶部设置效果较好,上部可以加密,下部可以适当增大,扫地杆处可以不设置。(试验证明)如果只设一道水平剪刀撑就设于最上部。
