基础模板工程施工概述 53P

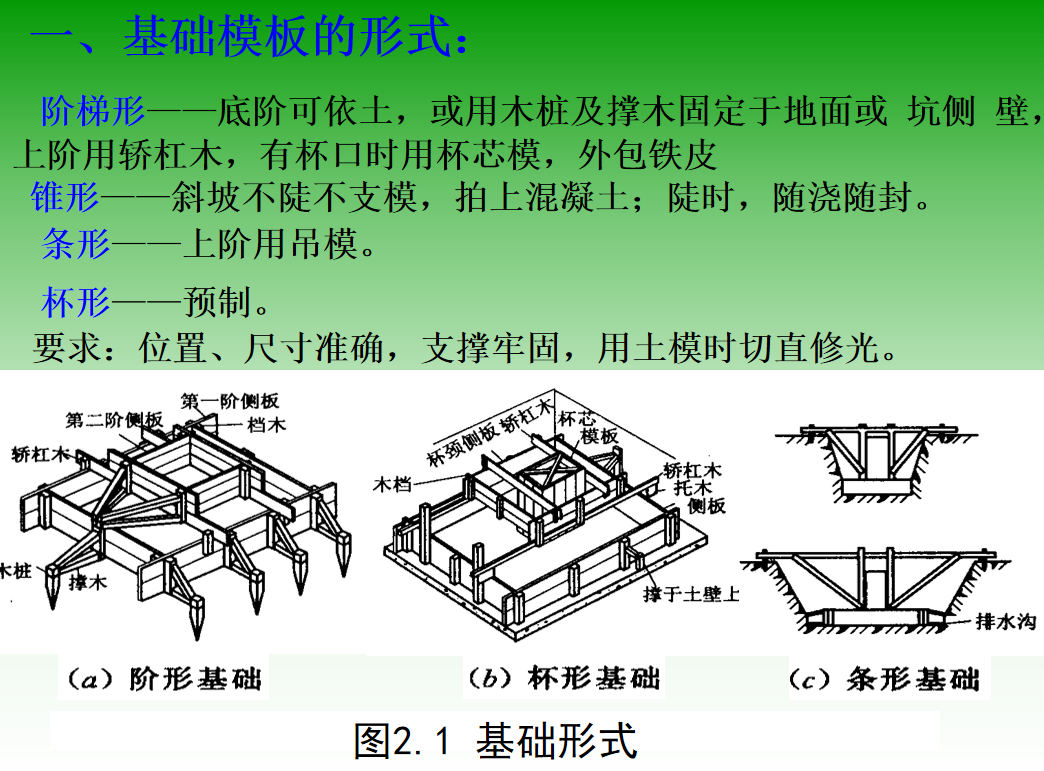

基础模板的形式:阶梯形--底阶可依 土,或用木桩 及撑木固定于地面或坑侧壁,上阶用轿杠木,有杯口时用杯芯模,外包铁皮。
锥形--斜坡不陡不支模,拍上混凝土;陡时,随浇随封。
条形一上阶用吊模。
杯形--预制。
要求:位置、尺寸准确,支撑牢固,用土模时切直修光。

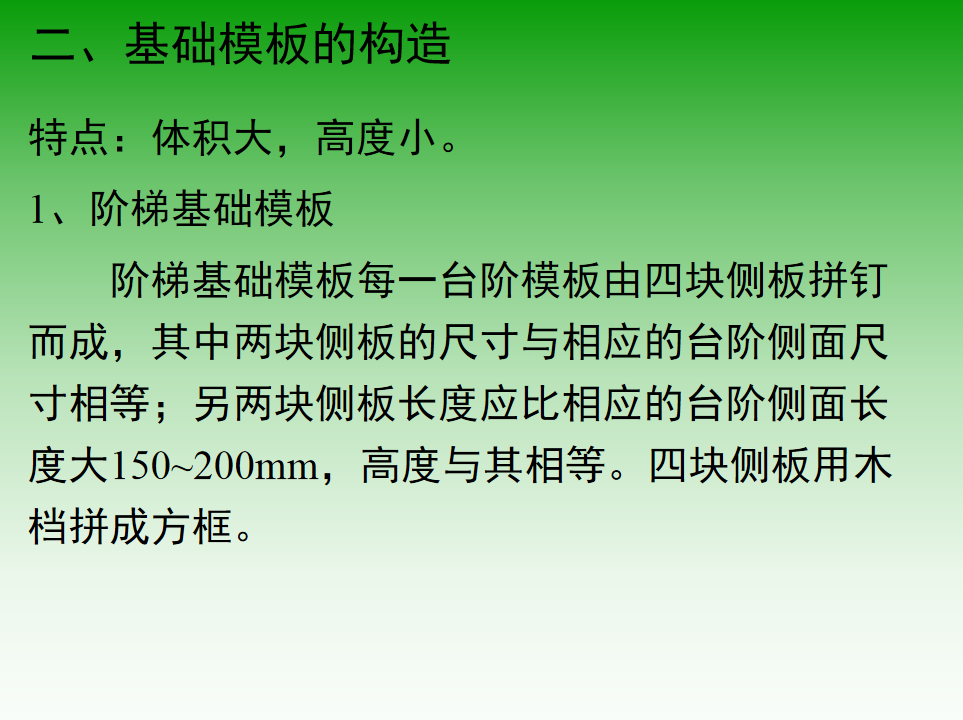

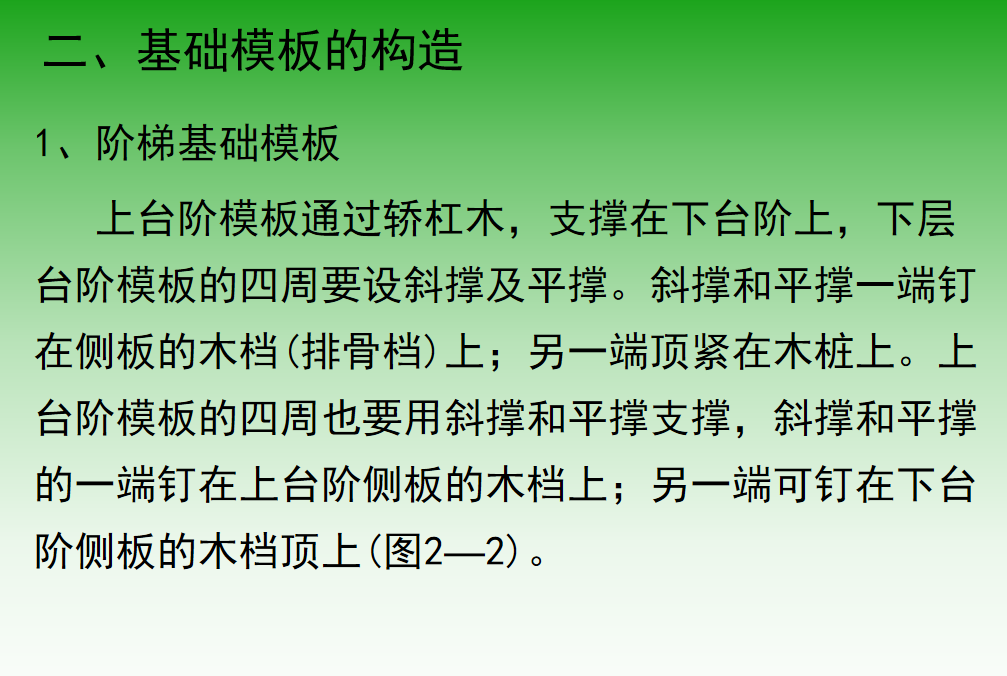

阶梯基础模板每一台阶模板由四块侧板拼钉而成,其中两块侧板的尺寸与相应的台阶侧面尺寸相等;另两块侧板长度应比相应的台阶侧面长度大150~200mm,高度与其相等。四块侧板用木档拼成方框。上台阶模板通过轿杠木,支撑在下台阶上,下层台阶模板的四周要设斜撑及平撑。斜撑和平撑一端钉在侧板的木档(排骨档)上;另一端顶紧在木桩上。上台阶模板的四周也要用斜撑和平撑支撑,斜撑和平撑的一端钉在上台阶侧板的木档上;另一端可钉在下台阶侧板的木档顶上
