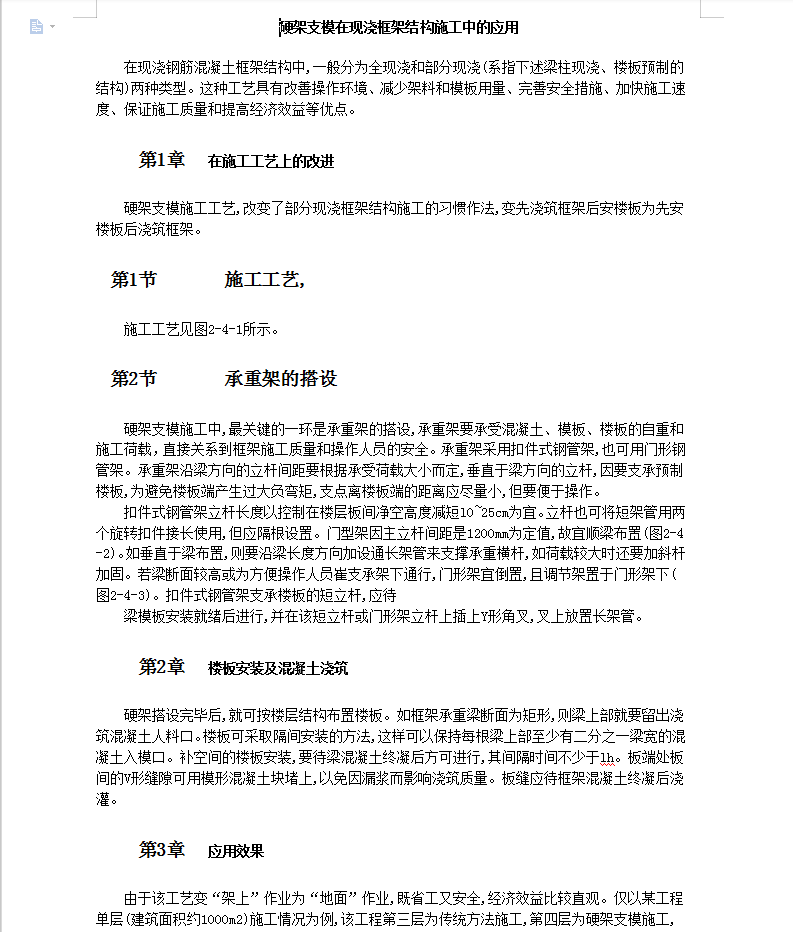

承重架的搭设
硬架支模施工中,最关键的一环是承重架的搭设,承重架要承受混凝土、模板、楼板的自重和施工荷载，直接关系到框架施工质量和操作人员的安全。承重架采用扣件式钢管架,也可用门形钢管架。承重架沿梁方向的立杆间距要根据承受荷载大小而定,垂直于梁方向的立杆,因要支承预制楼板,为避免楼板端产生过大负弯矩,支点离楼板端的距离应尽量小,但要便于操作。
扣件式钢管架立杆长度以控制在楼层板间净空高度减短l0~25cm为宜。立杆也可将短架管用两个旋转扣件接长使用,但应隔根设置。门型架因主立杆间距是1200mm为定值,故宜顺梁布置(图2-4-2)。如垂直于梁布置,则要沿梁长度方向加设通长架管来支撑承重横杆,如荷载较大时还要加斜杆加固。若梁断面较高或为方便操作人员崔支承架下通行,门形架宜倒置,且调节架置于门形架下(图2-4-3)。扣件式钢管架支承楼板的短立杆,应待
梁模板安装就绪后进行,并在该短立杆或门形架立杆上插上Y形角叉,叉上放置长架管。
