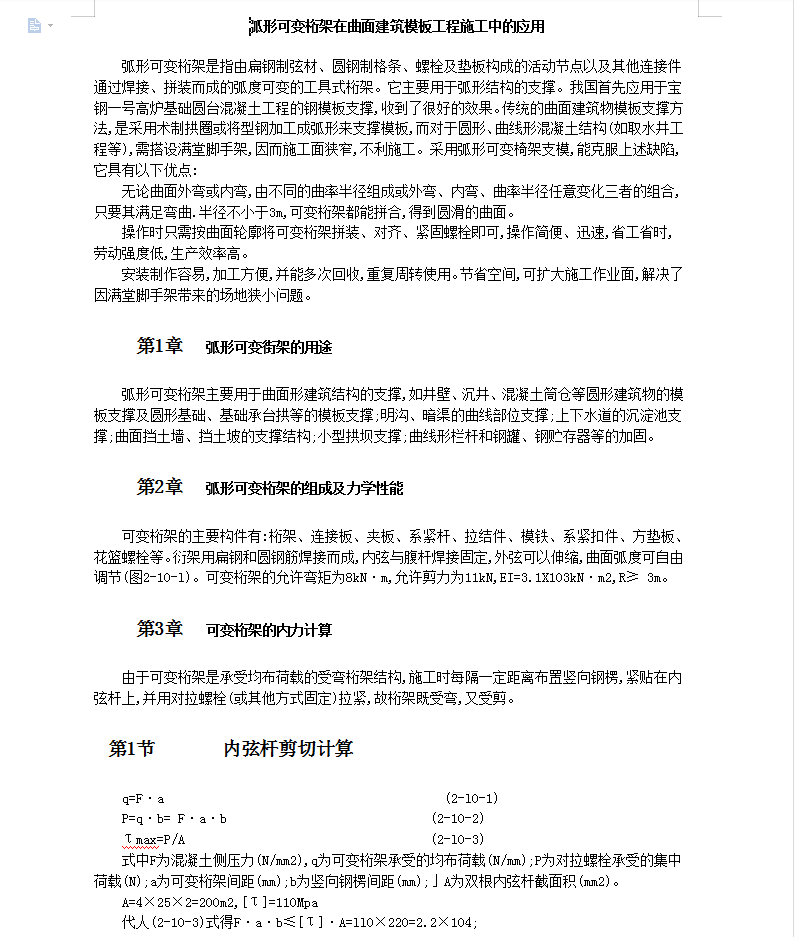

弧形可变街架的用途
弧形可变桁架主要用于曲面形建筑结构的支撑,如井壁、沉井、混凝土筒仓等圆形建筑物的模板支撑及圆形基础、基础承台拱等的模板支撑;明沟、暗渠的曲线部位支撑;上下水道的沉淀池支撑;曲面挡土墙、挡土坡的支撑结构;小型拱坝支撑;曲线形栏杆和钢罐、钢贮存器等的加固。
弧形可变桁架的组成及力学性能
可变桁架的主要构件有:桁架、连接板、夹板、系紧杆、拉结件、模铁、系紧扣件、方垫板、花篮螺栓等。衍架用扁钢和圆钢筋焊接而成,内弦与腹杆焊接固定,外弦可以伸缩,曲面弧度可自由调节(图2-10-l)。可变桁架的允许弯矩为8kN·m,允许剪力为11kN,EI=3.1X103kN·m2,R≥ 3m。
