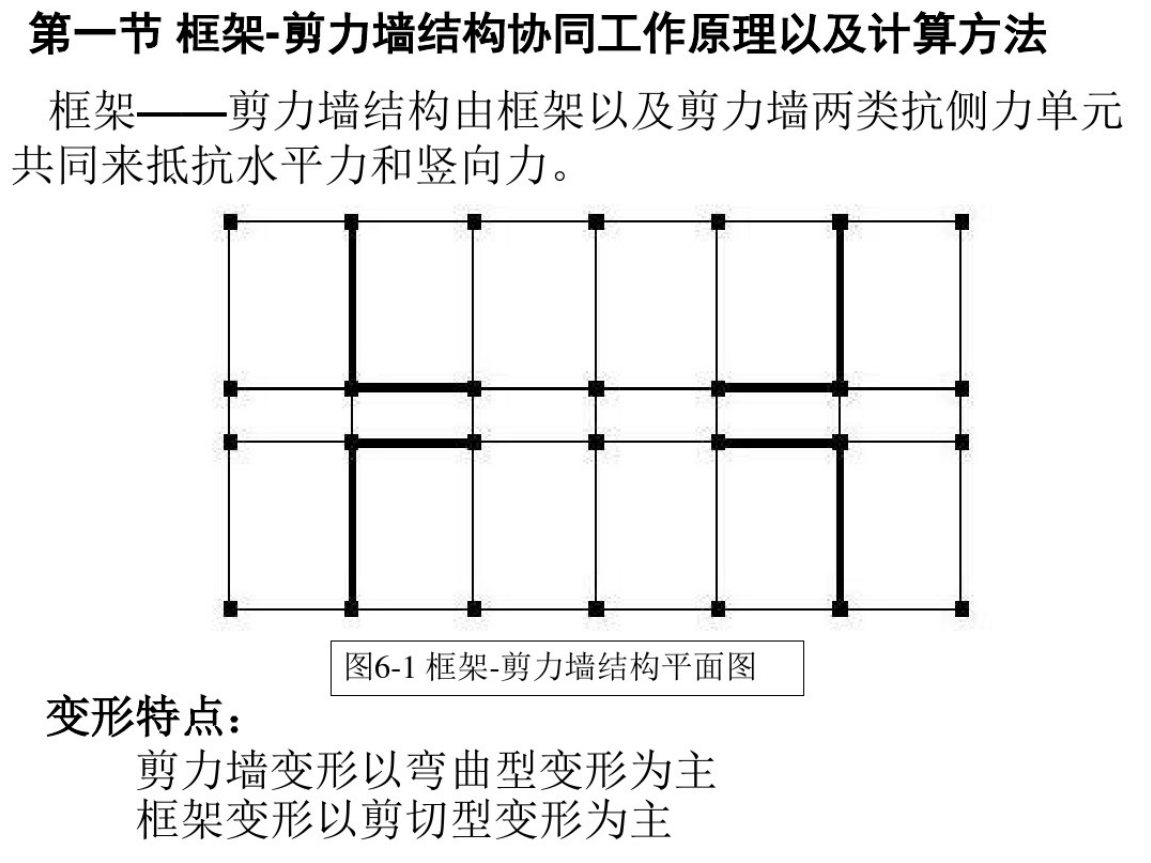

框架一剪力墙结构由框架以及剪力墙两类抗侧力单元共同来抵抗水平力和竖向力。
变形特点:
剪力墙变形以弯曲型变形为主
框架变形以剪切型变形为主

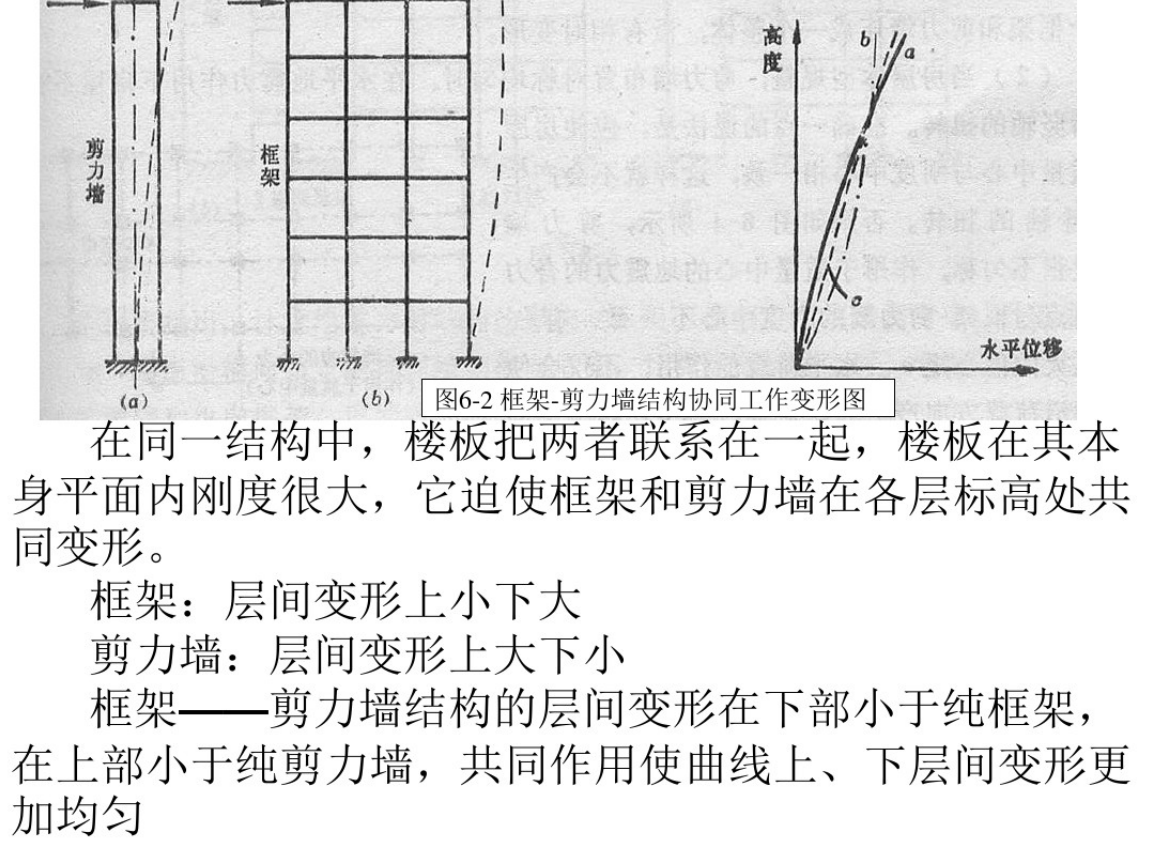

在同一结构中,楼板把两者联系在一起,楼板在其本身平面内刚度很大,它迫使框架和剪力墙在各层标高处共同变形。
框架:层间变形上小下大
剪力墙:层间变形上大下小
框架- -剪力墙结构的层间变形在下部小于纯框架,在上部小于纯剪力墙,共同作用使曲线上、下层间变形更加均匀

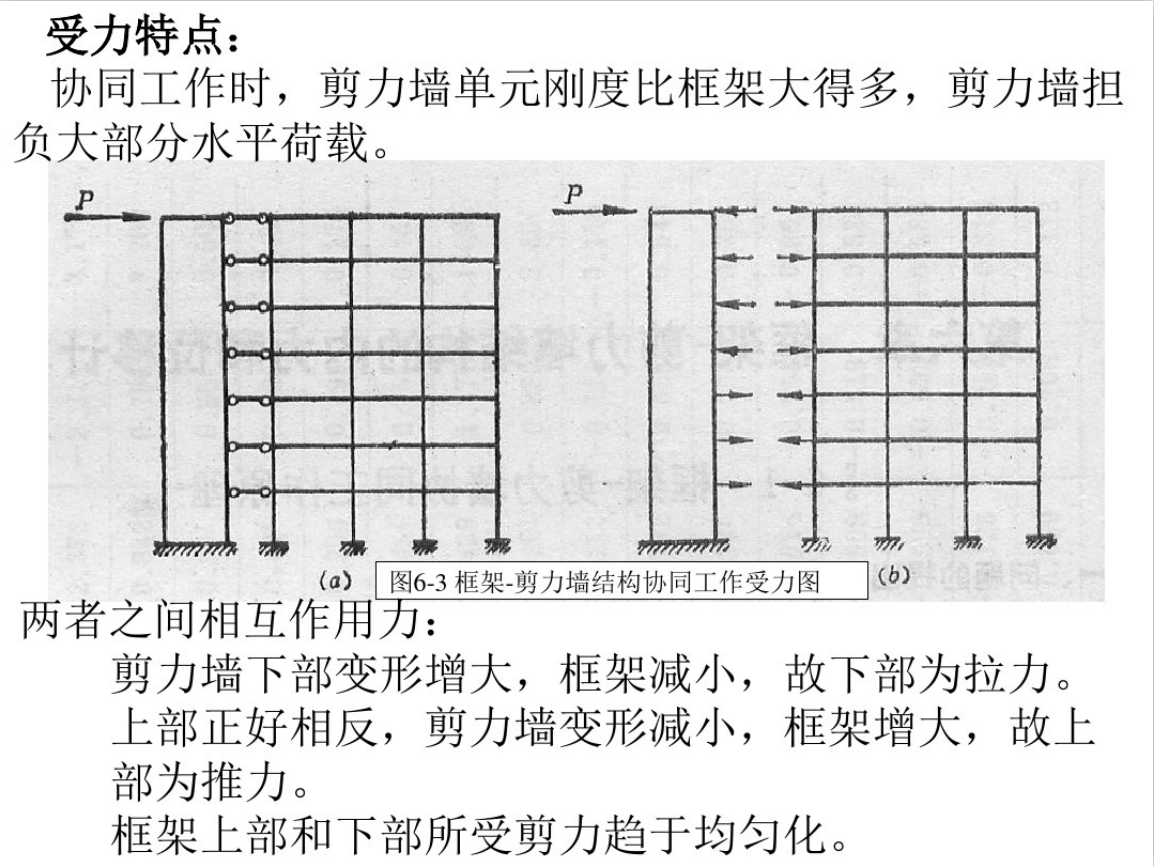

受力特点:协同工作时,剪力墙单元刚度比框架大得多,剪力墙担负大部分水平荷载。
两者之间相互作用力:剪力墙下部变形增大,框架减小,故下部为拉力。上部正好相反,剪力墙变形减小,框架增大,故_上部为推力。框架上部和下部所受剪力趋于均匀化。
计算方法:
1、杆件单元矩阵位移法:剪力墙简化成带刚域平面框架。该方法考虑杆件轴、剪、弯的影响,同行考虑扭转,计算结果较精确,这是目前大部分结构通用计算程序所采用的方法,它建立在平面结构假定的基础,上,这种程序称为空间协同工作计算程序。
2、手算法:
利用图表,较适用于比较规则结构中,可以得到满意的结果,这种方法不考虑柱轴向变形影响,在高度较大的高层建筑中计算有误差。上述两种方法都基于平面结构以及楼板在平面内无限刚的假定,均是将纵向和横向水平荷载分别进行计算。
