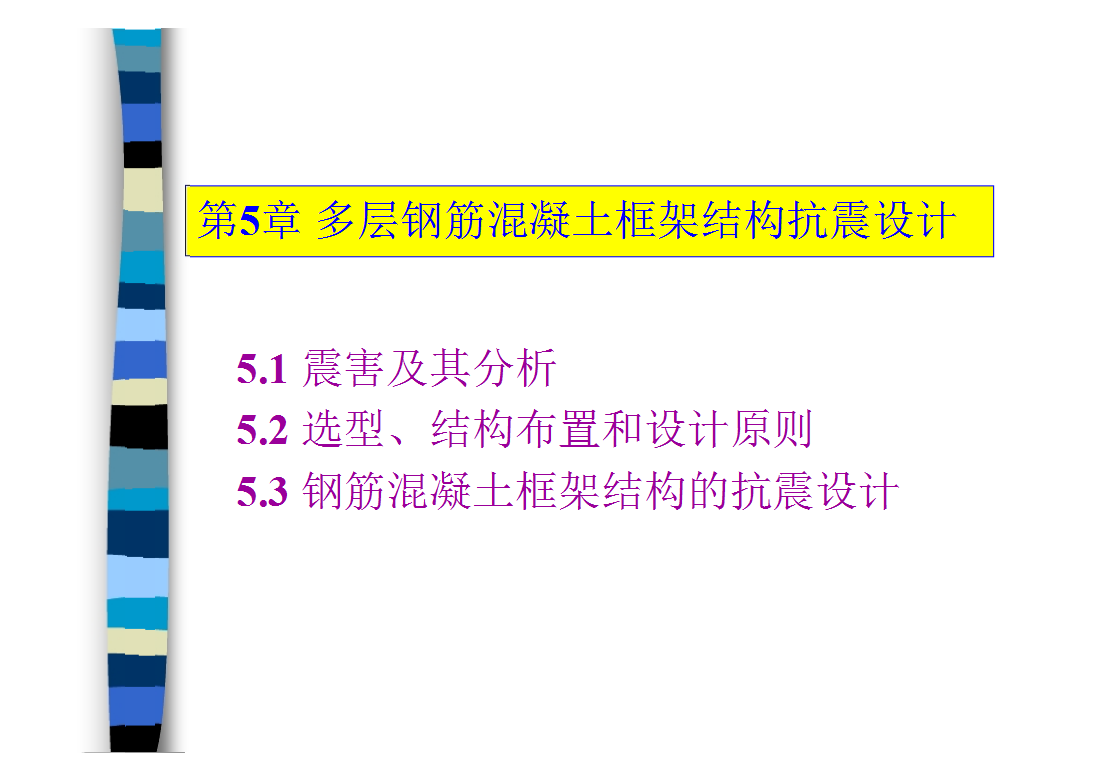

多层钢筋混凝土框架结构抗震设计
5.1 震害及其分析
5.2 选型、结构布置和设计原则
5.3 钢筋混凝土框架结构的抗震设计

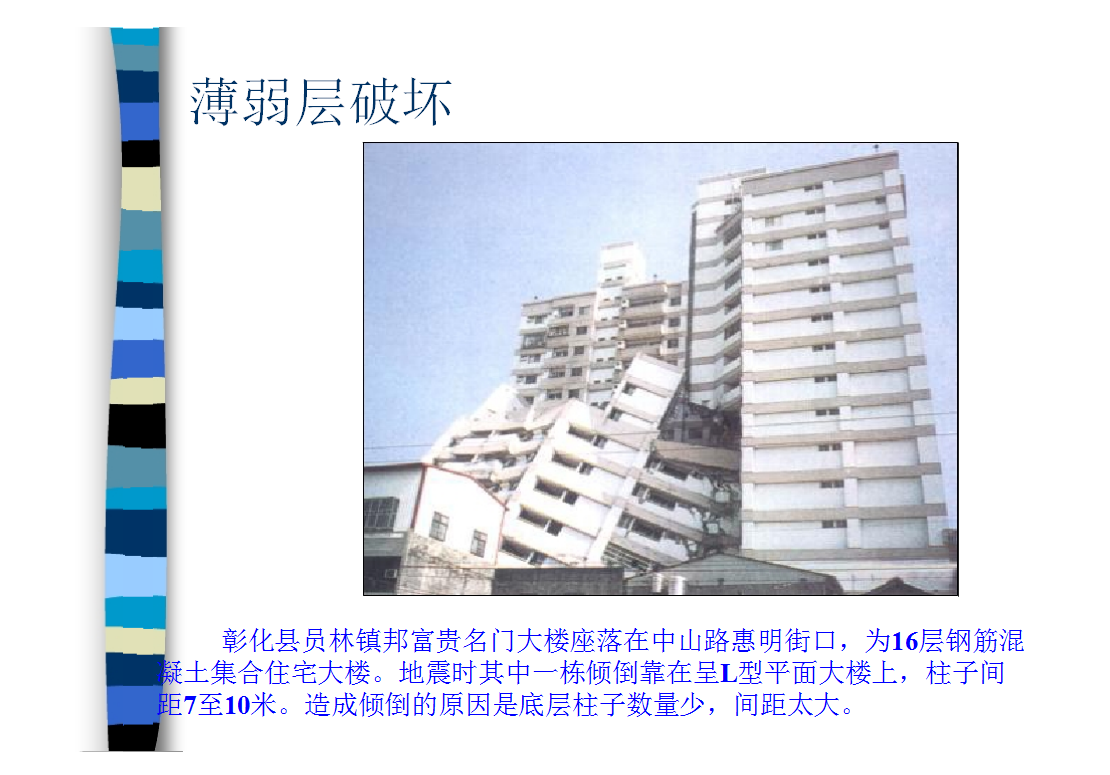

薄弱层破坏
XX县员林镇邦富贵名门大楼座落在中山路惠明街口,为16层钢筋混凝土集合住宅大楼。地震时其中一栋倾倒靠在呈L型平面大楼上,柱子间距7至10米。造成倾倒的原因是底层柱子数量少,间距太大。
应力集中
结构竖向布置有突变时,突变处会出现应力集中引起的震害。
防震缝处碰撞
防震缝宽度不够时,其两侧的单元在地震时会相互碰撞产生震害。
框架填充墙的震害
震害:墙面斜裂缝、沿柱周边开裂、倒塌
特点:下重上轻
原因:二者之间的变形不协调,非整体;墙体的受剪承载力低、拉结不紧。
填充墙破坏的主要原因是:墙体受剪承载力低,变形能力小,墙体与框架缺乏有效的拉结,在
往复变形时墙体易发生剪切破坏和散落。
总结震害经验,结构设计应注意:
1、结构刚度分布要均匀、规则;
2、构件要有足够的承载力与延性;
3、重视构造设计;
4、保证施工质量。
