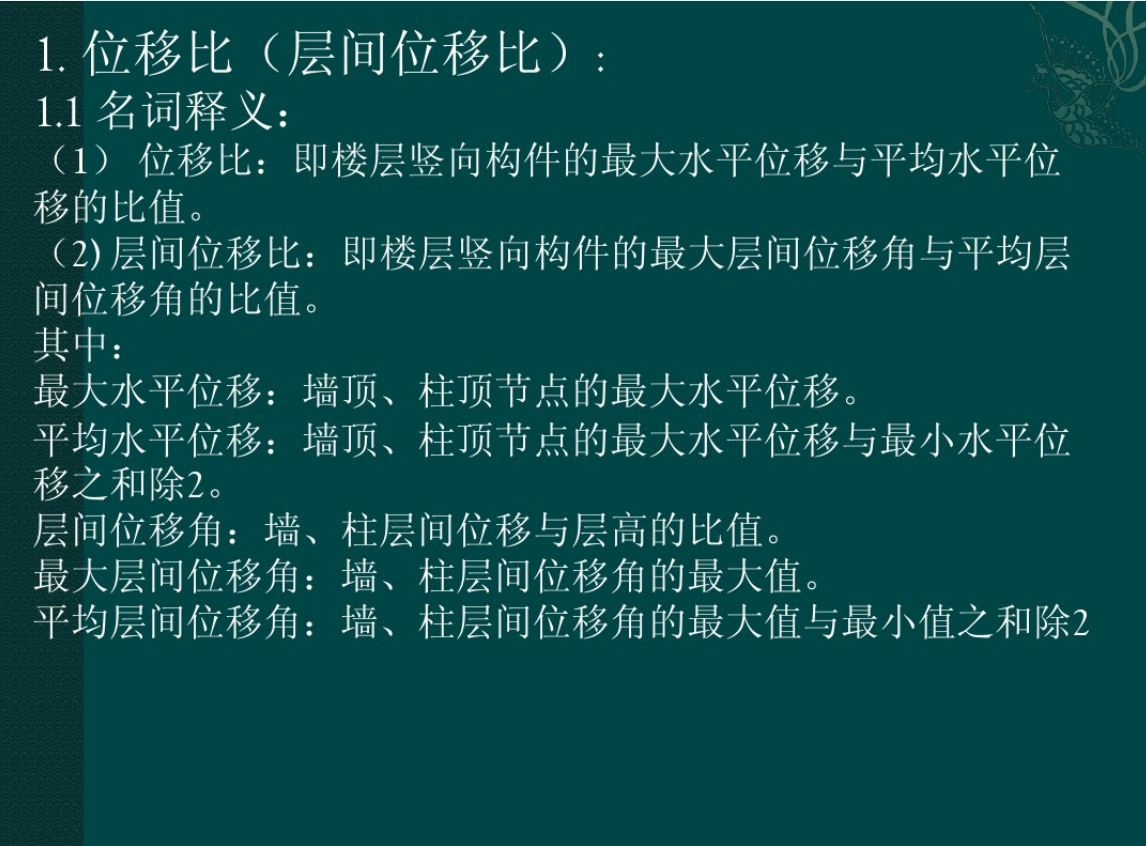

1.位移比(层间位移比)
1.1名词释义:
(1)位移比:即楼层竖向构件的最大水平位移与平均水平位移的比值。
(2)层间位移比:即楼层竖向构件的最大层间位移角与平均层间位移角的比值。
其中:最大水平位移:墙顶、柱顶节点的最大水平位移。平均水平位移:墙顶、柱顶节点的最大水平位移与最小水平位移之和除2。
层间位移角:墙、柱层间位移与层高的比值。
最大层间位移角:墙、柱层间位移角的最大值。平均层间位移角:墙、柱层间位移角的最大值与最小值之和除2

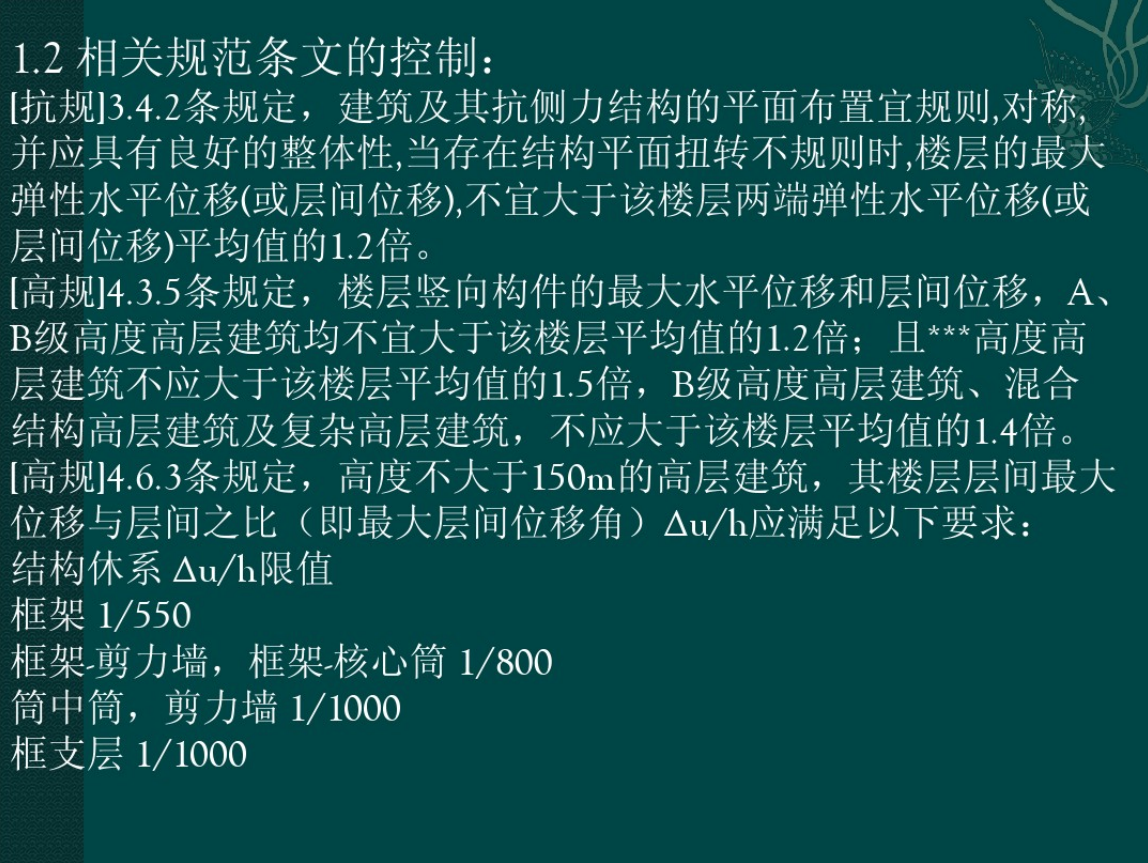

1.2相关规范条文的控制:
[抗规]3.4.2条规定，建筑及其抗侧力结构的平面布置宜规则,对称，并应具有良好的整体性，当存在结构平面扭转不规则时，楼层的最大弹性水平位移(或层间位移)，不宜大于该楼层两端弹性水平位移(或层间位移)平均值的1.2倍。
[高规]4.3.5条规定，楼层竖向构件的最大水平位移和层间位移，A、
B级高度高层建筑均不宜大于该楼层平均值的1.2倍;且.*** 高度高
层建筑不应大于该楼层平均值的1.5倍，B级高度高层建筑、混合
结构高层建筑及复杂高层建筑，不应大于该楼层平均值的1.4倍。
[高规]4.6.3条规定，高度不大于150m的高层建筑，其楼层层间最大
位移与层间之比(即最大层间位移角)△u/h应满足以下要求:
结构休系△u/h限值
框架1/550
框架剪力墙，框架核心筒1/800
筒中筒，剪力墙1/1000
框支层1/1000

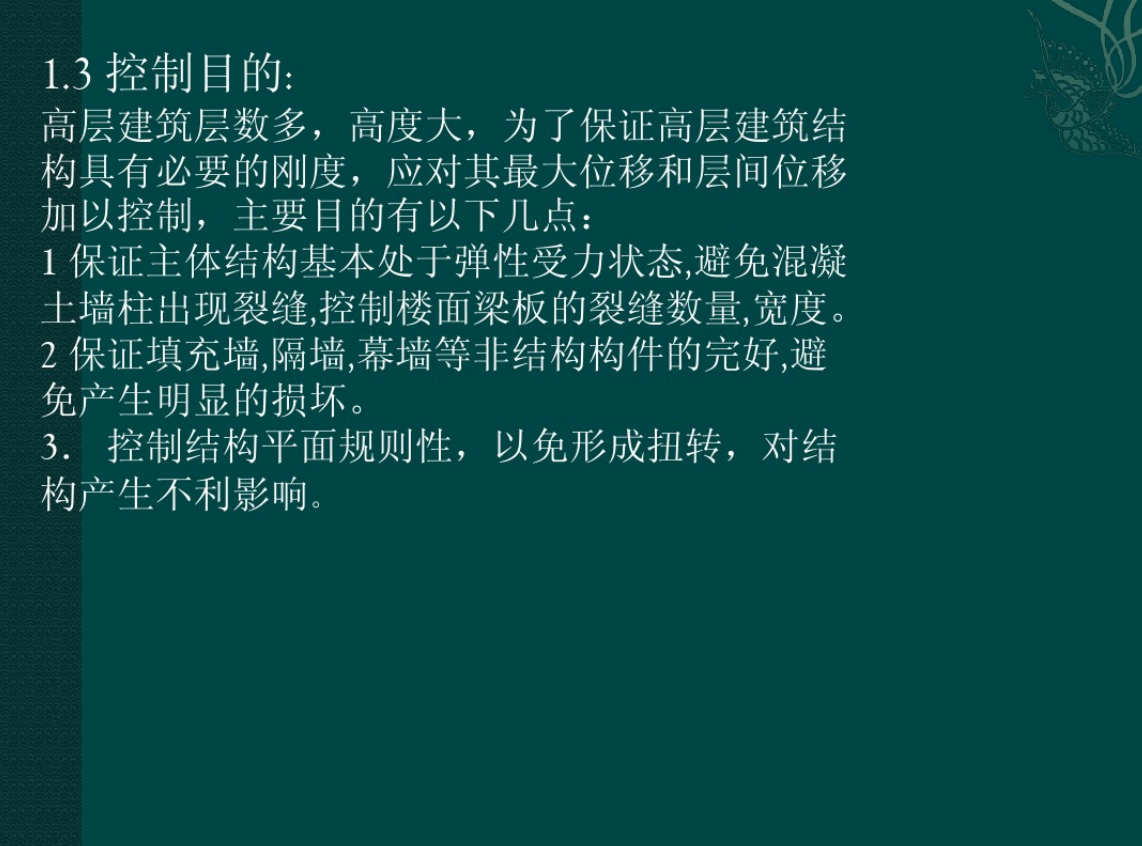

1.3控制目的:高层建筑层数多，高度大，为了保证高层建筑结构具有必要的刚度，应对其最大位移和层间位移加以控制，主要目的有以下几点:
1保证主体结构基本处于弹性受力状态避免混凝土墙柱出现裂缝，控制楼面梁板的裂缝数量，宽度。
2保证填充墙,隔墙，幕墙等非结构构件的完好，避免产生明显的损坏。
3.控制结构平面规则性，以免形成扭转，对结构产生不利影响。
1.4电算结果的判别与调整要点:PKPM软件中的SAT WE程序对每一楼层计算并输出最大水平位移、最大层间位移角、平均水平位移、平均层间位移角及相应的比值，详位移输出文件WDISP.OUT。但对于计算结果的判读，应注意以下几点:
(1)若位移比(层间位移比)超过1.2，则需要在总信息参数设置中考虑双向地震作用;
(2)验算位移比需要考虑偶然偏心作用，验算层间位移角则不需要考虑偶然偏心
(3)验算位移比应选择强制刚性楼板假定，但当凸凹不规则或楼板局部不连续时，应采用符合楼板平面内实际刚度变化的计算模型，当平面不对称时尚应计及扭转影响
(4)最大层间位移、位移比是在刚性楼板假设下的控制参数。构件设计与位移信息不是在同一条件下的结果( 即构件设计可以采用弹性楼板计算，而位移计算必须在刚性楼板假设下获得)，故可先采用刚性楼板算出位移，而后采用弹性楼板进行构件分析。
(5)因为高层建筑在水平力作用下，几乎都会产生扭转，故楼层最大位移一般都发生在结构单元的边角部位
