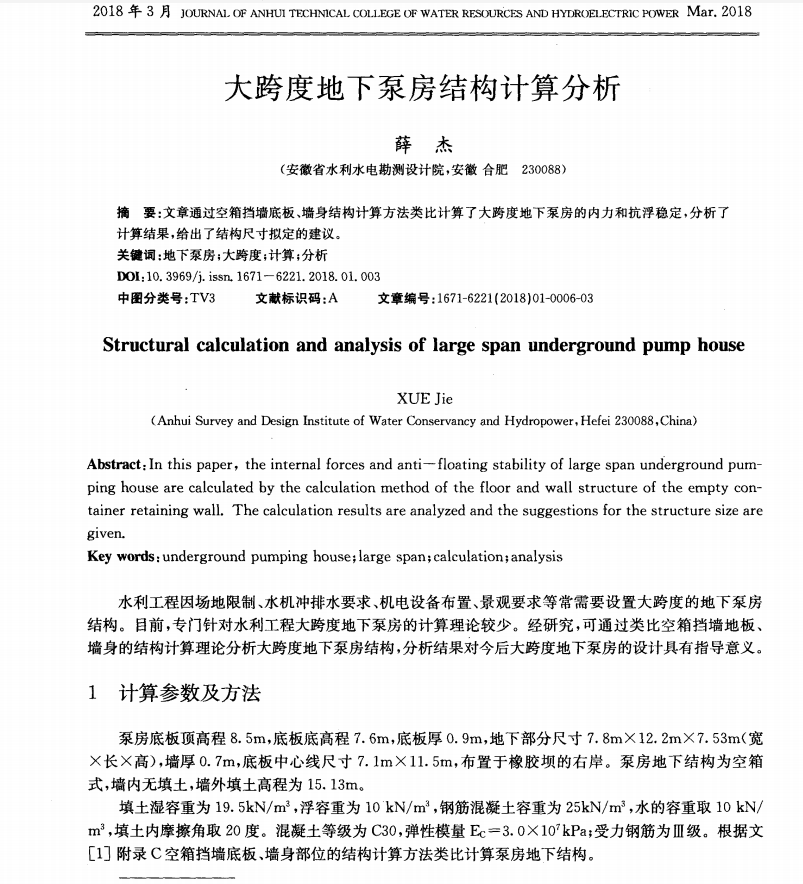

水利工程因场地限制、水机冲排水要求 、机电设备布置、景观要求等常需要设置大跨度 的地下泵房 结构 。目前 ，专门针对水利工程大跨度地下泵房的计算理论较少。经研究 ，可通过类 比空箱挡墙地板 、 墙身的结构计算理论分析大跨度地下泵房结构 ，分析结果对今后大跨度地下泵房的设计具有指导意义。
1 计算参数及方法 泵房底板顶高程 8．5m，底板底高程 7．6m，底板厚 0．9m，地下部分尺寸 7．8m×12．2rex7．53m(宽 ×长 ×高)，墙厚 0．7m，底板 中心线尺寸 7．1m×11．5m，布置于橡胶坝的右岸。泵房地下结构为空箱 式 ，墙内无填土 ，墙外填土高程为 15．13m。 填土湿容重为 19．5kN／m3，浮容重为 10kN／ma，钢筋混凝土容重为 25kN／m3，水的容重取 10kN／ m 。， 填土内摩擦角取 2O度 。混凝土等级为 C30，弹性模量 Ec一3．0×10kPa；受力钢筋为Ⅲ级 。根据文 E13附录 C空箱挡墙底板 、墙身部位的结构计算方法类 比计算泵房地下结构 。

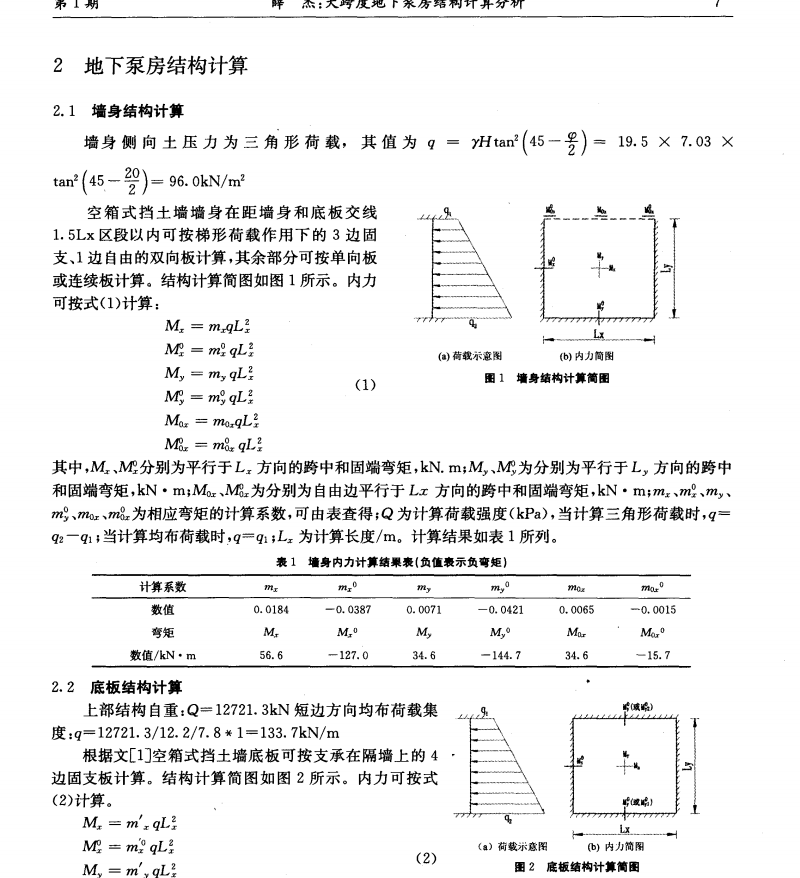

2 地下泵房结构计算 2．1 墙身结构计算 墙身侧向土压力为三角形荷载，其值为g一7Htan2(45一号)一19．5×7．03× tan2(45-弩)一96．0kN／m2 空箱 式 挡 土墙 墙 身在 距 墙身 和 底板 交 线 1．5Lx区段 以内可按梯形 荷载作 用下 的 3边 固 支 、1边 自由的双向板计算 ，其余部分可按单 向板 或连续板计算。
2．2 底板结构计算 上部结 构 自重 ：Q一12721．3kN 短边方 向均布荷载集 度 ：q一12721．3／12．2／7．8*1—133．7kN／m 根据文E13空箱 式挡土墙底板 可按支承在隔墙上的 4 边 固支板计算 。
