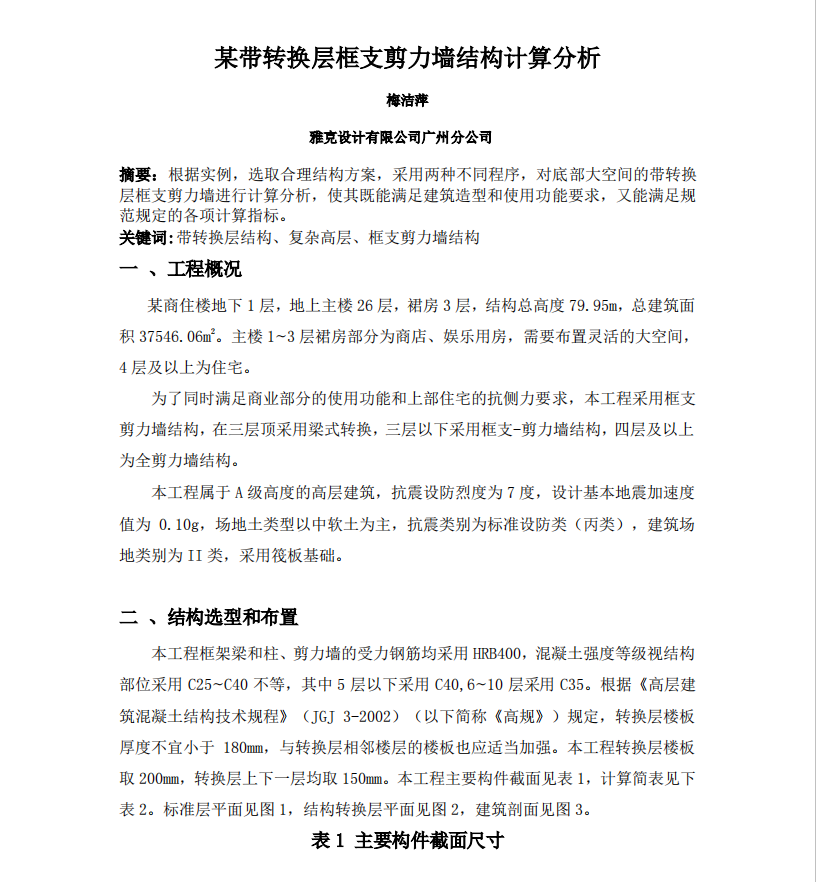

摘要：根据实例，选取合理结构方案，采用两种不同程序，对底部大空间的带转换层框支剪力墙进行计算分析，使其既能满足建筑造型和使用功能要求，又能满足规范规定的各项计算指标。
关键词:带转换层结构、复杂高层、框支剪力墙结构
一 、工程概况
某商住楼地下 1 层，地上主楼 26 层，裙房 3 层，结构总高度 79.95m，总建筑面积 37546.06m2。主楼 1~3 层裙房部分为商店、娱乐用房，需要布置灵活的大空间，4 层及以上为住宅。为了同时满足商业部分的使用功能和上部住宅的抗侧力要求，本工程采用框支剪力墙结构，在三层顶采用梁式转换，三层以下采用框支-剪力墙结构，四层及以上为全剪力墙结构。
本工程属于 A 级高度的高层建筑，抗震设防烈度为 7 度，设计基本地震加速度值为 0.10g，场地土类型以中软土为主，抗震类别为标准设防类（丙类），建筑场地类别为 II 类，采用筏板基础。
二 、结构选型和布置

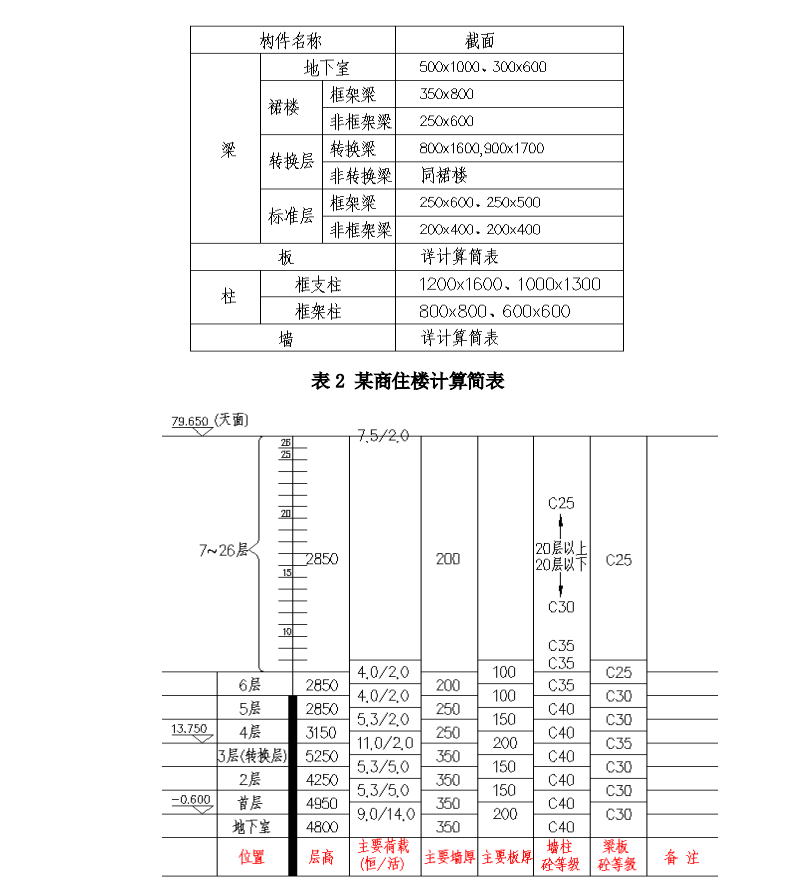

本工程框架梁和柱、剪力墙的受力钢筋均采用 HRB400，混凝土强度等级视结构部位采用 C25~C40 不等，其中 5 层以下采用 C40,6~10 层采用 C35。根据《高层建筑混凝土结构技术规程》（JGJ 3-2002）（以下简称《高规》）规定，转换层楼板厚度不宜小于 180mm，与转换层相邻楼层的楼板也应适当加强。本工程转换层楼板取 200mm，转换层上下一层均取 150mm。本工程主要构件截面见表 1，计算简表见下表 2。标准层平面见图 1，结构转换层平面见图 2，建筑剖面见图 3。
