一、设计依据
《建筑地基基础设计规范》 (GB50007-2011)①
《混凝土结构设计规范》 (GB50010-2010)②
《简明高层钢筋混凝土结构设计手册》

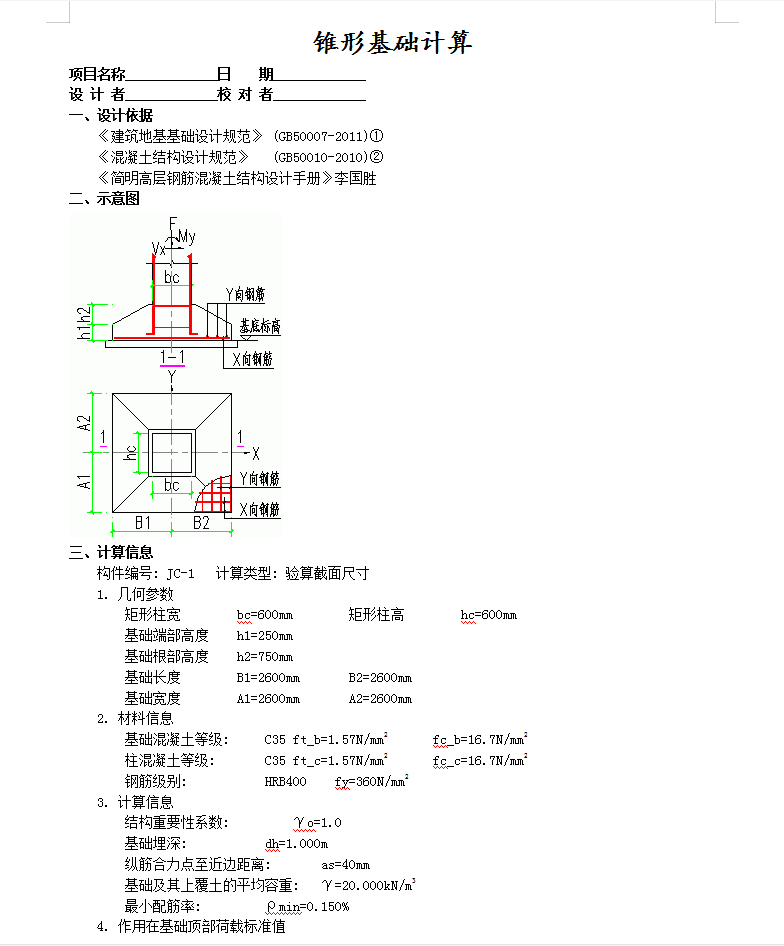

二、示意图
三、计算信息
构件编号: JC-1 计算类型: 验算截面尺寸
1. 几何参数
矩形柱宽 bc=600mm 矩形柱高 hc=600mm
基础端部高度 h1=250mm
基础根部高度 h2=750mm
基础长度 B1=2600mm B2=2600mm
基础宽度 A1=2600mm A2=2600mm
2. 材料信息
基础混凝土等级: C35 ft_b=1.57N/mm2 fc_b=16.7N/mm2
柱混凝土等级: C35 ft_c=1.57N/mm2 fc_c=16.7N/mm2
钢筋级别: HRB400 fy=360N/mm2
3. 计算信息
结构重要性系数: γo=1.0
基础埋深: dh=1.000m
纵筋合力点至近边距离: as=40mm
基础及其上覆土的平均容重: γ=20.000kN/m3
最小配筋率: ρmin=0.150%

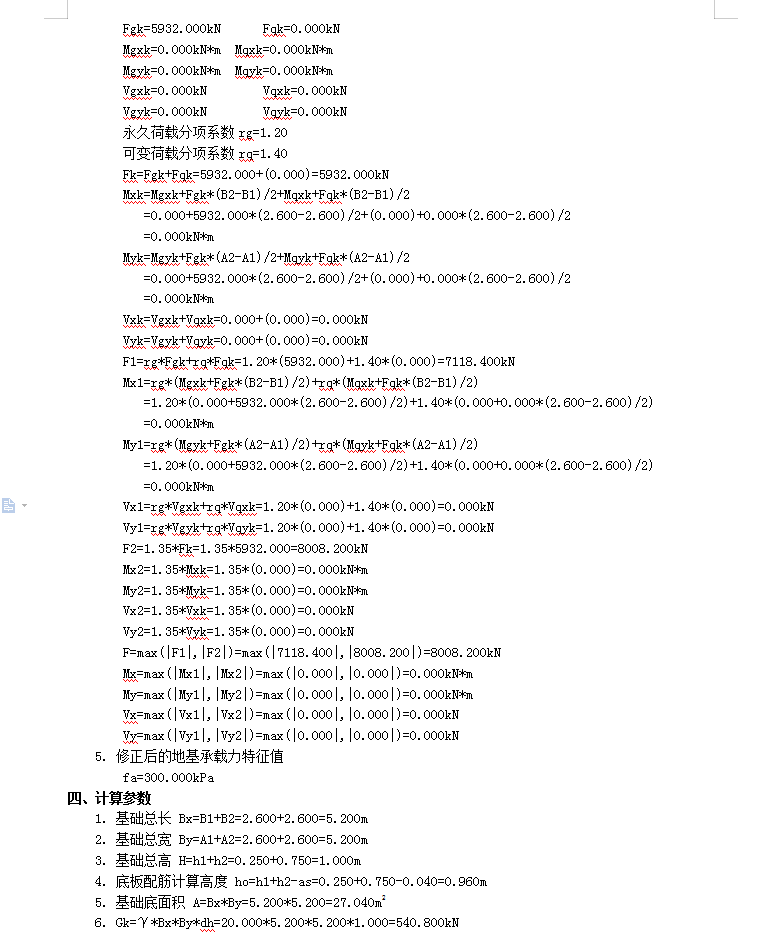

4. 作用在基础顶部荷载标准值
Fgk=5932.000kN Fqk=0.000kN
Mgxk=0.000kN*m Mqxk=0.000kN*m
Mgyk=0.000kN*m Mqyk=0.000kN*m
Vgxk=0.000kN Vqxk=0.000kN
Vgyk=0.000kN Vqyk=0.000kN
永久荷载分项系数rg=1.20
可变荷载分项系数rq=1.40
Fk=Fgk+Fqk=5932.000+(0.000)=5932.000kN
Mxk=Mgxk+Fgk*(B2-B1)/2+Mqxk+Fqk*(B2-B1)/2
=0.000+5932.000*(2.600-2.600)/2+(0.000)+0.000*(2.600-2.600)/2
=0.000kN*m
Myk=Mgyk+Fgk*(A2-A1)/2+Mqyk+Fqk*(A2-A1)/2
=0.000+5932.000*(2.600-2.600)/2+(0.000)+0.000*(2.600-2.600)/2
=0.000kN*m
Vxk=Vgxk+Vqxk=0.000+(0.000)=0.000kN
Vyk=Vgyk+Vqyk=0.000+(0.000)=0.000kN
F1=rg*Fgk+rq*Fqk=1.20*(5932.000)+1.40*(0.000)=7118.400kN
Mx1=rg*(Mgxk+Fgk*(B2-B1)/2)+rq*(Mqxk+Fqk*(B2-B1)/2)
=1.20*(0.000+5932.000*(2.600-2.600)/2)+1.40*(0.000+0.000*(2.600-2.600)/2)
=0.000kN*m
My1=rg*(Mgyk+Fgk*(A2-A1)/2)+rq*(Mqyk+Fqk*(A2-A1)/2)
=1.20*(0.000+5932.000*(2.600-2.600)/2)+1.40*(0.000+0.000*(2.600-2.600)/2)
=0.000kN*m
Vx1=rg*Vgxk+rq*Vqxk=1.20*(0.000)+1.40*(0.000)=0.000kN
Vy1=rg*Vgyk+rq*Vqyk=1.20*(0.000)+1.40*(0.000)=0.000kN
F2=1.35*Fk=1.35*5932.000=8008.200kN
Mx2=1.35*Mxk=1.35*(0.000)=0.000kN*m
My2=1.35*Myk=1.35*(0.000)=0.000kN*m
Vx2=1.35*Vxk=1.35*(0.000)=0.000kN
Vy2=1.35*Vyk=1.35*(0.000)=0.000kN
F=max(|F1|,|F2|)=max(|7118.400|,|8008.200|)=8008.200kN
Mx=max(|Mx1|,|Mx2|)=max(|0.000|,|0.000|)=0.000kN*m
My=max(|My1|,|My2|)=max(|0.000|,|0.000|)=0.000kN*m
Vx=max(|Vx1|,|Vx2|)=max(|0.000|,|0.000|)=0.000kN
Vy=max(|Vy1|,|Vy2|)=max(|0.000|,|0.000|)=0.000kN
5. 修正后的地基承载力特征值

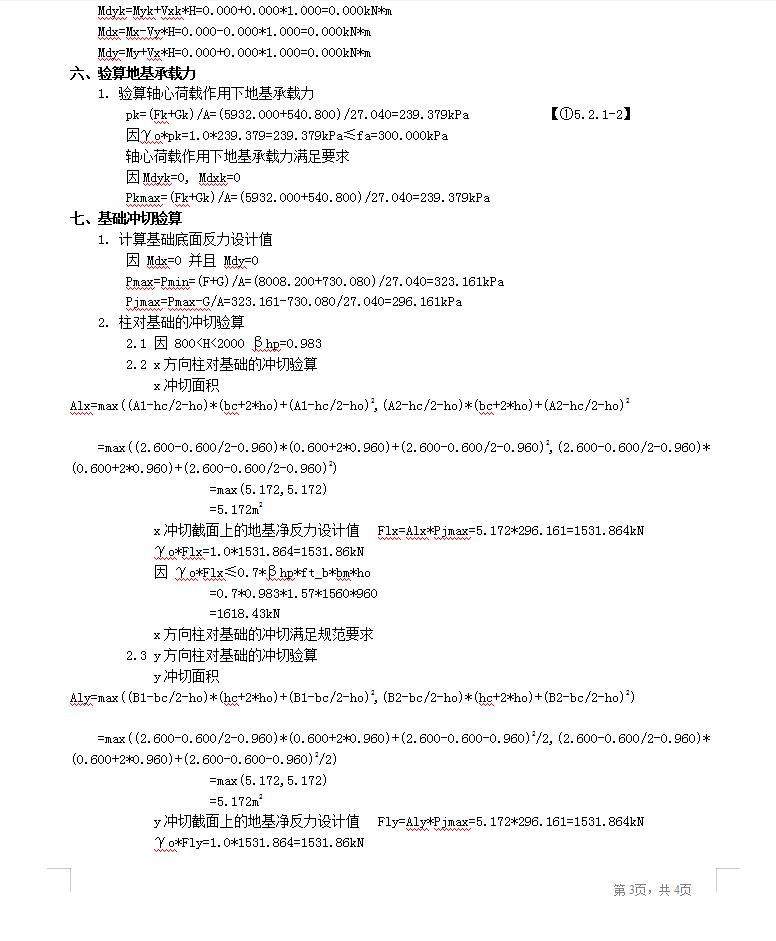

fa=300.000kPa
