钢混结构仓库及连廊结构计算书
本结构工程为新建维龙华北电商产业园项目 项目,房屋一层为现浇砼框架、二层为轻钢结构(局部带
夹层),屋面采用轻钢屋面。基础采用桩基础。框架柱距 10.25m,跨度 11.40m。屋面坡度 4%。项目位
于场地位于天津宝坻区。抗震设防类别为丙类,抗震设防烈度为 8 度,设计地震分组第二组,设计
基本地震加速的 0.20g,结构安全等级二级,场地类别 III 类,结构设计使用年限 50 年。
荷载来源
1. 恒载,活载、风荷载(体型系数、高度系数)、地震等(屋面刚架部分荷载详见钢结构部分)
1.1 恒载
1.1.1 面荷载
(1)楼面:
(a).工具间楼面:4.5 KN/m
2
(b).厂房楼面: 4.5 KN/m
2
(c).卫生间楼面: 4.5 KN/m
2
(2) 线荷载(夹层部分线荷载详见钢结构部分)
(a).地梁层
a)中间防火墙:1(地下部分墙高)x0.2x20+1.2x2.6(加气砌块)+9.8x0.15x8=18.88 KN/m
b)夹层区域隔墙:0.6(地下部分墙高)x0.20x20+4.5*2.6(砌体)=14.1KN/m
c)四周区域墙:1.2*2.6(砌体)+0.3x9.6(加气砌块)=6KN/m
D)卫生间楼梯墙:1(地下部分墙高)x0.20x20+4*2.6(砌体)=15.7KN/m
(b).二层
a)夹层隔墙:4.5x2.6=11.70KN/m
b)中间防火墙:1.2*2.6+0.2*10*8=19.12KN/m
c)四周维护墙:1.20(台度)x2.6+0.3x10=6KN/m
1.2 活载
按《建筑结构荷载规范》GB50009-2012 取值。
1.3 风荷载
基本风压:0.5KN/m
2
1.3 雪荷载
基本雪压:0.4KN/m
2
1.4 土压力计算
1.4.1 计算参数:填土内摩擦角 30°
1.5 地震作用
计算软件采用振型分解反应谱法计算地震作用
1.6 夹层部分荷载以集中荷载形式输入在柱顶
2. 仓库地面使用荷载:3T/m
3. 多层仓库楼面等效使用荷载:仓库主梁 20KN/m
2 次梁 24KN/m 2 板 36KN/m 2 ;高架平台主梁 21KN/m 2 次
梁 28KN/m
2 板 35KN/m

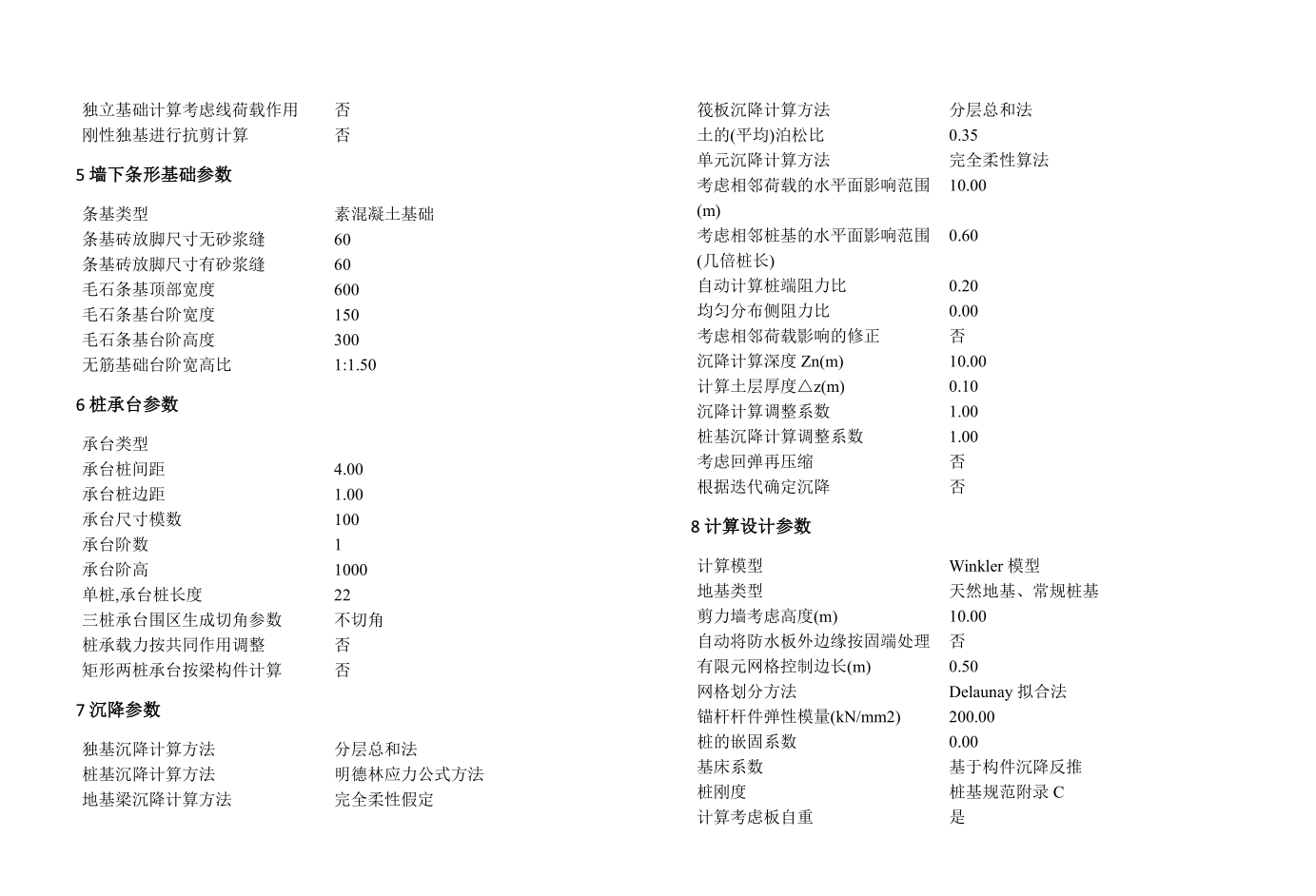

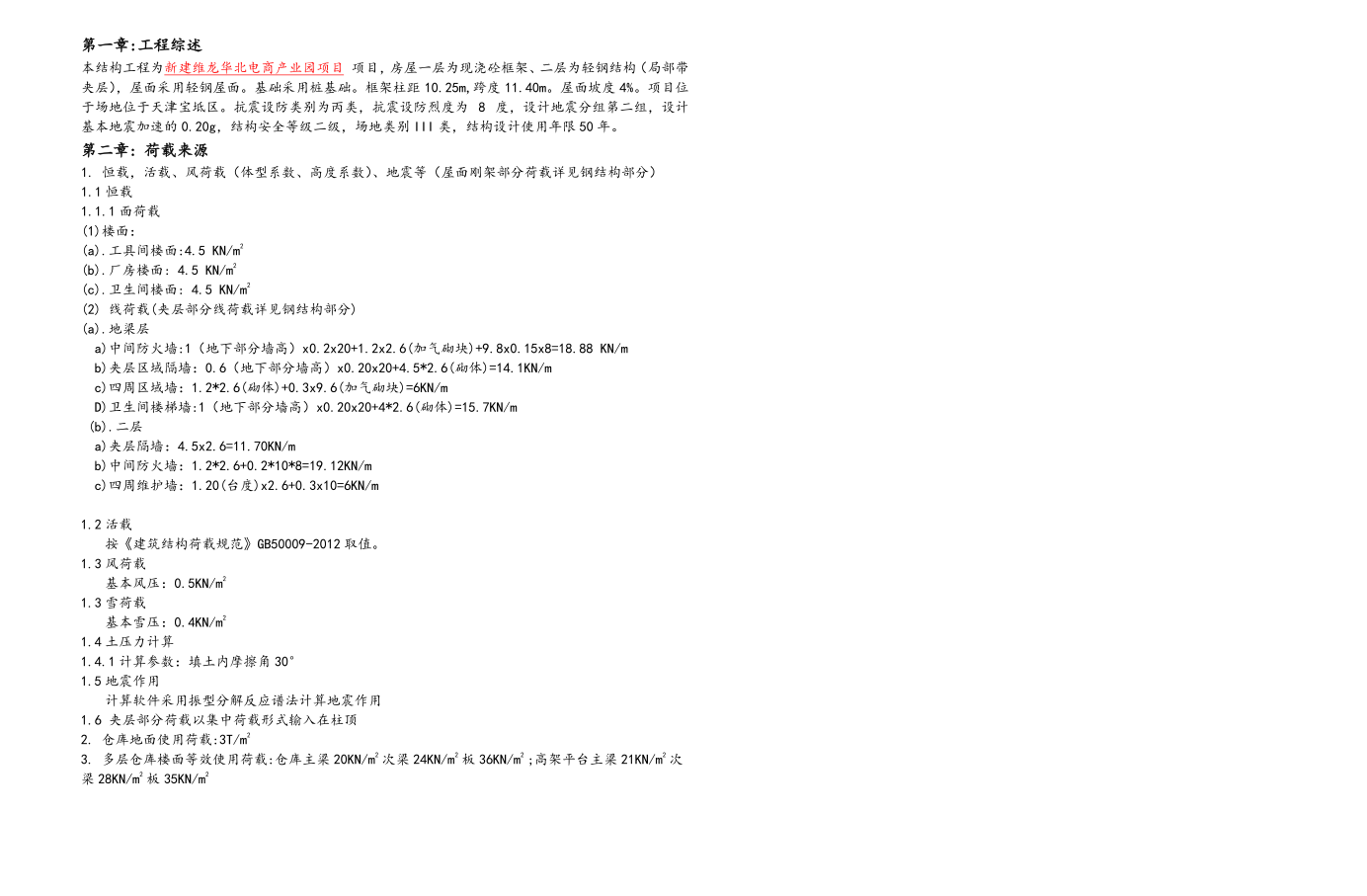

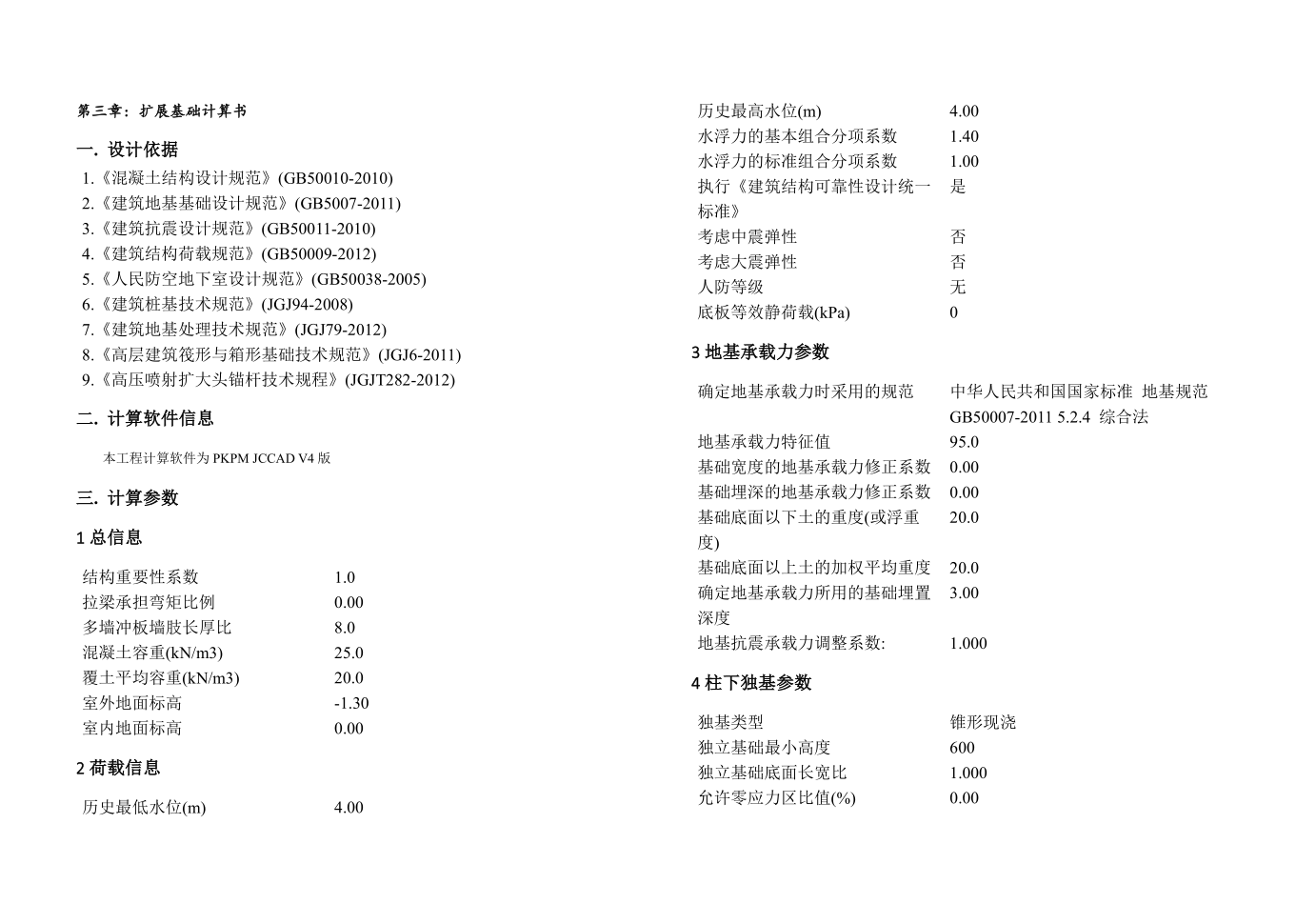

资料截图
