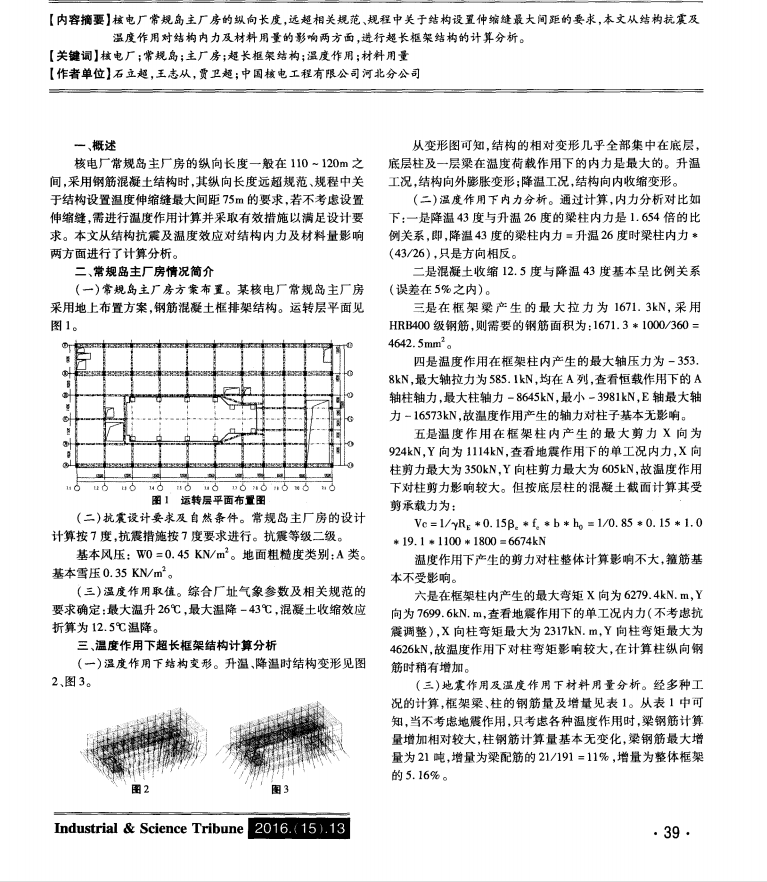

核电厂常规岛主厂房的纵向长度一般在 110~120m之 间 ,采用 钢筋混凝土结构 时 ,其纵 向长度 远超规 范 、规程 中关 于结构设置温度伸缩缝最大间距 75m的要求,若不考虑设置伸缩缝,需进行温度作用计算并采取有效措施 以满足设计要 求 。本文从结 构抗震 及温 度效 应对 结构 内力 及 材料 量影 响 两方面进行 了计算分析 。
二 、常规 岛主厂房 情况简介
(一)常规 岛主厂房方案布置。某核电厂常规岛主厂房 采用地上布置方案,钢筋混凝土框排架结构。运转层平面见 图 1。
(二 )抗震 设计要求及 自然条件 。常规 岛 主厂 房 的设 计 计算按 7度 ,抗震措施按7度要求进行。抗震等级二级。 基本风压 :WO=0.45KN/m 。地面粗糙度类别:A类。 基本 雪压 0.35KN/m 。 (三)温度作用取值。综合厂址气象参数及相关规范的 要求确定:最大温升 26~(2,最大温降 一43~C,混凝土收缩效应 折算 为 12.5~C温降 。
三 、温度作用下超长框架结构计算分析
(一)温度作用下结构变形。升温、降温时结构变形见图 2、图 3。
从变形 图可知 ,结构 的相 对变 形几 乎 全部集 中在底 层 , 底层柱及 一层 梁在 温度 荷载 作用下 的内力 是最 大 的。升温 工况 ,结构向外膨胀变形 ;降温工况,结构向内收缩变形。
(二 )温度作 用下 内力分析。通过计算 ,内力 分析对 比如 下 :一是降温 43度与升温 26度的梁柱内力是 1.654倍 的比 例关 系 ,即 ,降温 43度 的梁柱 内力 =升温 26度 时梁柱 内力 (43/26),只是方向相反 。 二是混凝土收缩 12.5度与降温 43度基本呈 比例关系 (误差在 5%之 内)。 三是在框 架 梁 产 生 的最 大 拉力 为 1671.3kN,采 用 HRB400级钢筋 ,则 需要 的钢筋 面积为 :1671.3 1000/360= 4642.5mm 。
