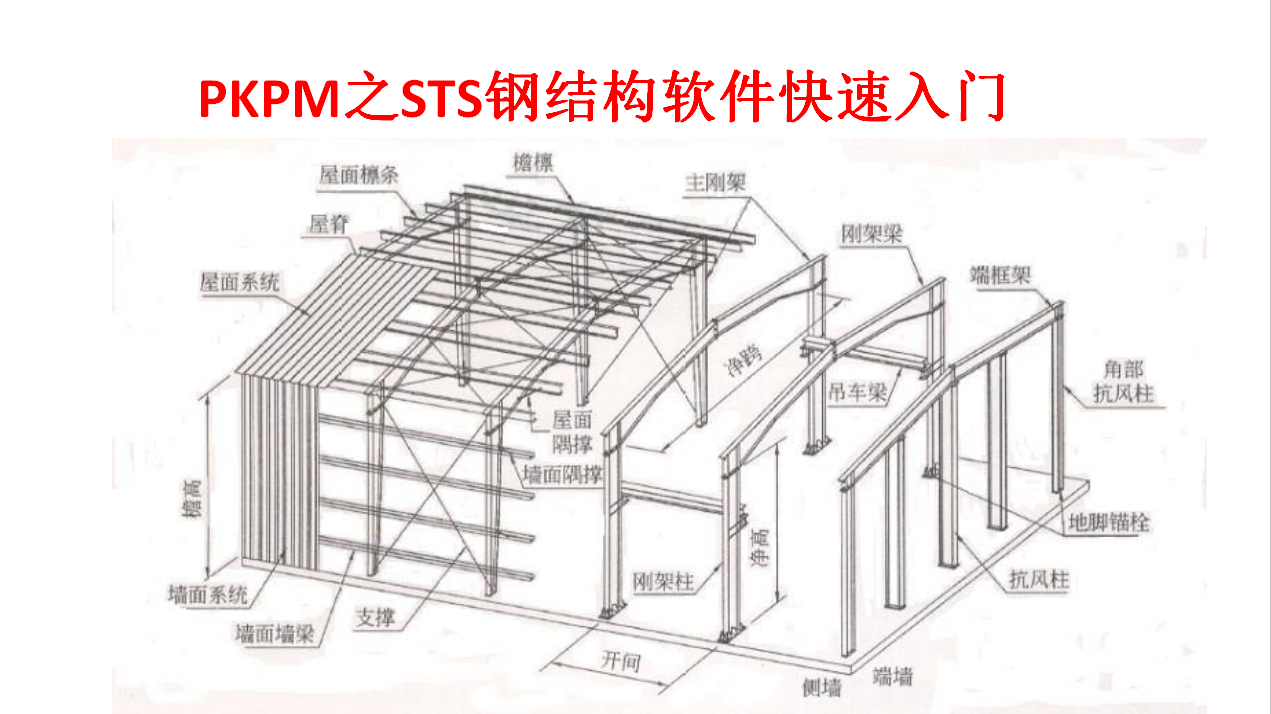

STS钢结构软件快速入门
二维门式钢架设计主要步骤
1建立模型
2截面优化
3结构计算
4生成施工图
二维门式钢架设计

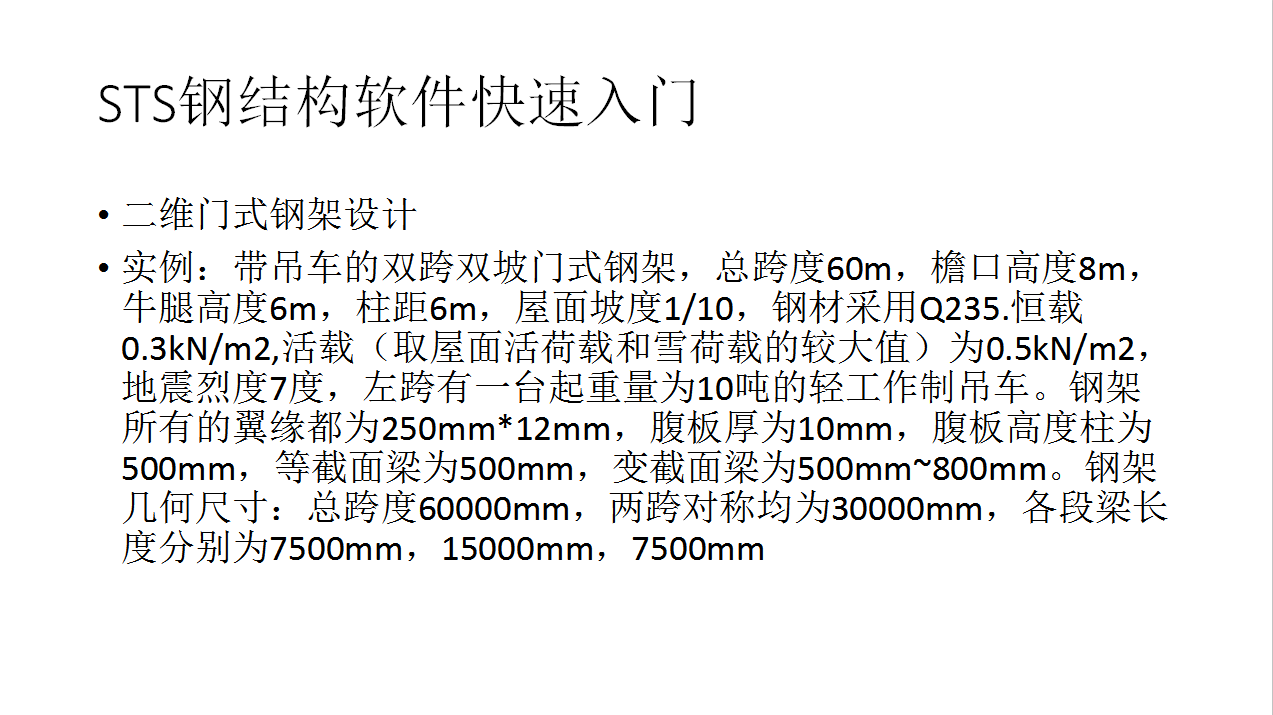

实例：带吊车的双跨双坡门式钢架，总跨度60m，檐口高度8m，牛腿高度6m，柱距6m，屋面坡度1/10，钢材采用Q235.恒载0.3kN/m2,活载（取屋面活荷载和雪荷载的较大值）为0.5kN/m2，地震烈度7度，左跨有一台起重量为10吨的轻工作制吊车。钢架所有的翼缘都为250mm*12mm，腹板厚为10mm，腹板高度柱为500mm，等截面梁为500mm，变截面梁为500mm~800mm。钢架几何尺寸：总跨度60000mm，两跨对称均为30000mm，各段梁长度分别为7500mm，15000mm，7500mm
建模注意事项1、杆件作为梁或柱输入其内力计算结果是一样的，但应力验算不同，要注意区分。2、梁、柱未设置偏心，程序默认柱形心与轴线节点重合，梁顶面与楼层顶面重合。3、建议加腋梁作为变截面梁分段输入，两端不应铰接，因两端铰接构件不需要使用变截面。变截面杆件不允许有跨中弯矩或偏心集中力，可增加节点，将其转化为节点恒载输入。4、建模时不需要输入悬臂梁作为牛腿，只要在柱上布置了吊车荷载，程序自动读取该数据生成牛腿。5、 【计算长度】用于设置柱、梁平面内和平面外的计算长度，通常平面内的计算长度由程序自动计算，显示值为“-1”。平面外计算长度应该取平面外有效支撑的间距，程序初始值为杆件长度。本例可以取隅撑间距3m作为斜梁平面外的计算长度。6、【铰接构件】、【恒载输入】、【活载输入】、【左风输入】、【右风输入】等命令本例可以不用，都取程序自动设置的初始参数。7、各类荷载正方向规定：水平荷载向右，竖向荷载向下，弯矩顺时针方向，吊车轮压荷载右偏。8、【补充数据】可以设置地震力计算时需要考虑的附加重量及进行基础设计，本例不做。9、【构件查询】和【计算简图】用于对钢架的几何尺寸和荷载进行查询。
优化注意事项1、优化结构类型应选择<轻型门式钢架>，程序按照《门刚规程》或上海《轻钢规程》进行优化计算。2、对于轻型门式钢架，程序能优化的构件截面类型为焊接H型钢、 H型钢和槽钢等，对于桁架、框排架和支架，优化的截面类型没有限制。3、加腋杆件不能直接优化，建议采用分段变截面杆件输入。4、优化参数中的强度、稳定、变形、及长细比等限值用于控制优化范围和优化结果。5、优化参数对话框有半部分的参数主要针对焊接组合H型截面，<最小板件厚度>和<翼缘宽度>用于控制板材满足供货需求，<截面高度连续>用于各段梁高优化后保持连续。总之，对优化的约束条件越多优化范围越窄，优化效果越差6、【优化范围】命令必须执行，用于确定杆件优化的搜索范围。程序可以自动确定杆件优化范围内，建议在此基础上进一步指定优化范围。7、【优选序列】允许用户指定一组杆件截面（可以使不同类型的），程序优化计算后选择最轻的界面形式。
