钢筋混凝土结构抗震概念设计 42P

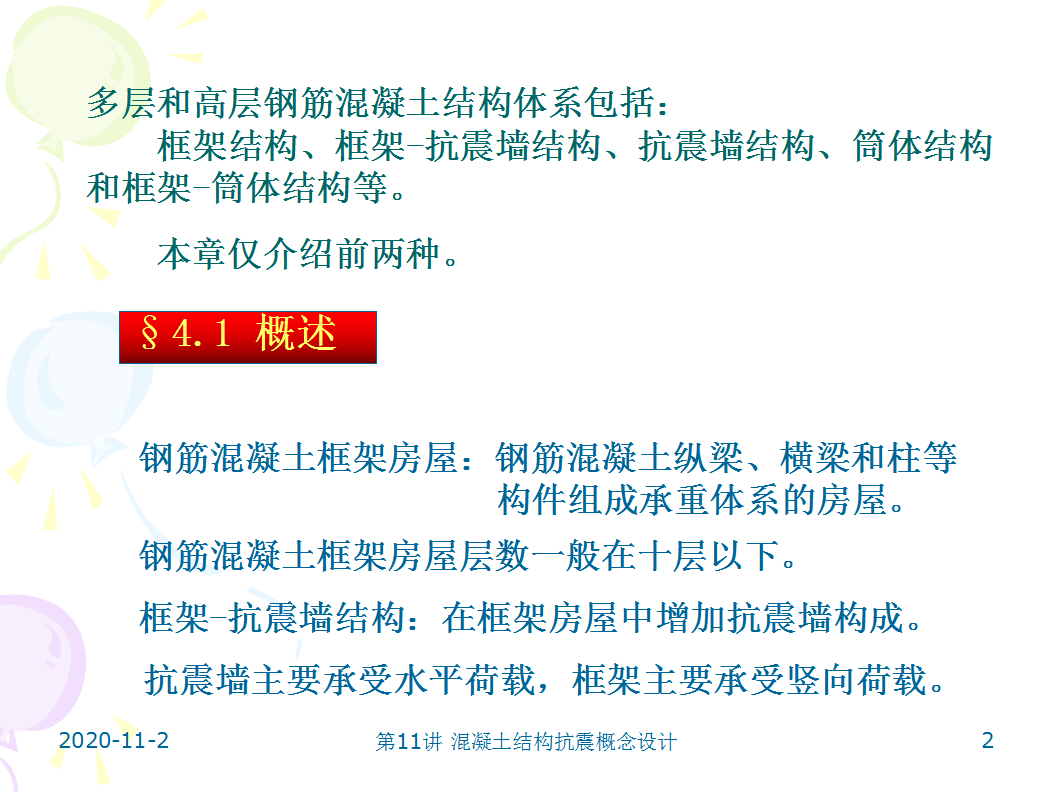

多层和高层钢筋混凝土结构体系包括:
框架结构、框架-抗震墙结构、抗震墙结构、筒体结构和框架-筒体结构等。
钢筋混凝土框架房屋:钢筋混凝土纵梁、横梁和柱等构件组成承重体系的房屋。
钢筋混凝土框架房屋层数一般在十层以下。

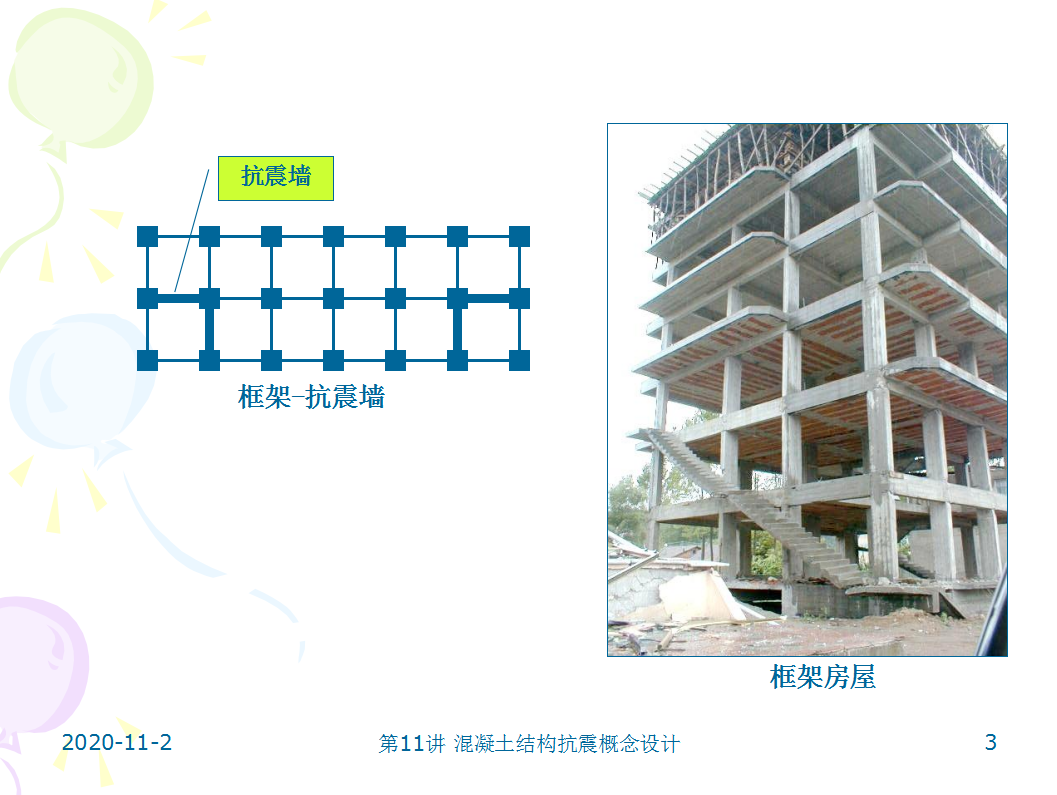

框架-抗震墙结构:在框架房屋中增加抗震墙构成。
抗震墙主要承受水平荷载,框架主要承受竖向荷载。

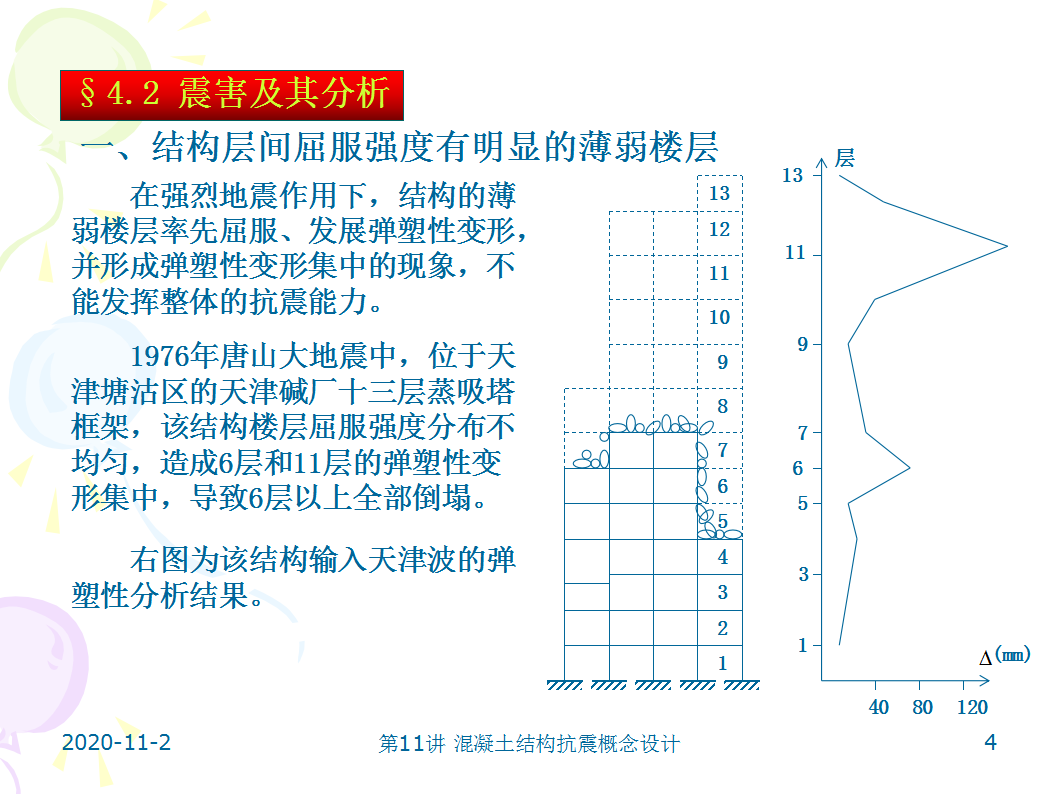

一、结构层间屈服强度有明显的薄弱楼层
在强烈地震作用下,结构的薄弱楼层率先屈服、发展弹塑性变形,并形成弹塑性变形集中的现象,不能发挥整体的抗震能力。
二、框架梁、柱的震害
梁柱变形能力不足,构件过早发生破坏。一般是梁轻柱重,柱顶重于柱底,尤其是角柱和边柱更易发生破坏。
1、柱顶
柱顶周围有水平裂缝、斜裂缝或交叉裂缝。重者混凝土压碎崩落,柱内箍筋拉断,纵筋压曲成灯笼状。
主要原因:节点处弯矩、剪力、轴力都较大,受力复杂,箍筋配置不足,锚固不好等。
2、柱底
与柱顶相似,由于箍筋较柱顶密,震害相对柱顶较轻。
3、短柱
当柱高小于4倍柱截面高度(H/b<4)时形成短柱。
短柱刚度大,易产生剪切破坏。
4、角柱
由于双向受弯、受剪,加上扭转作用,震害比内柱重。
5、梁柱节点
节点核心区产生对角方向的斜裂缝或交叉斜裂缝,混凝土剪碎剥落。节点内箍筋很少或无箍筋时,柱纵向钢筋压曲外鼓。
节点破坏将导致梁柱失去相互之间的联系。
节点破坏的主要原因是节点的受剪承载力不足,约束箍筋太少,梁筋锚固长度不够以及施工质量差所引起。
