混凝土框架结构抗震设计  57P

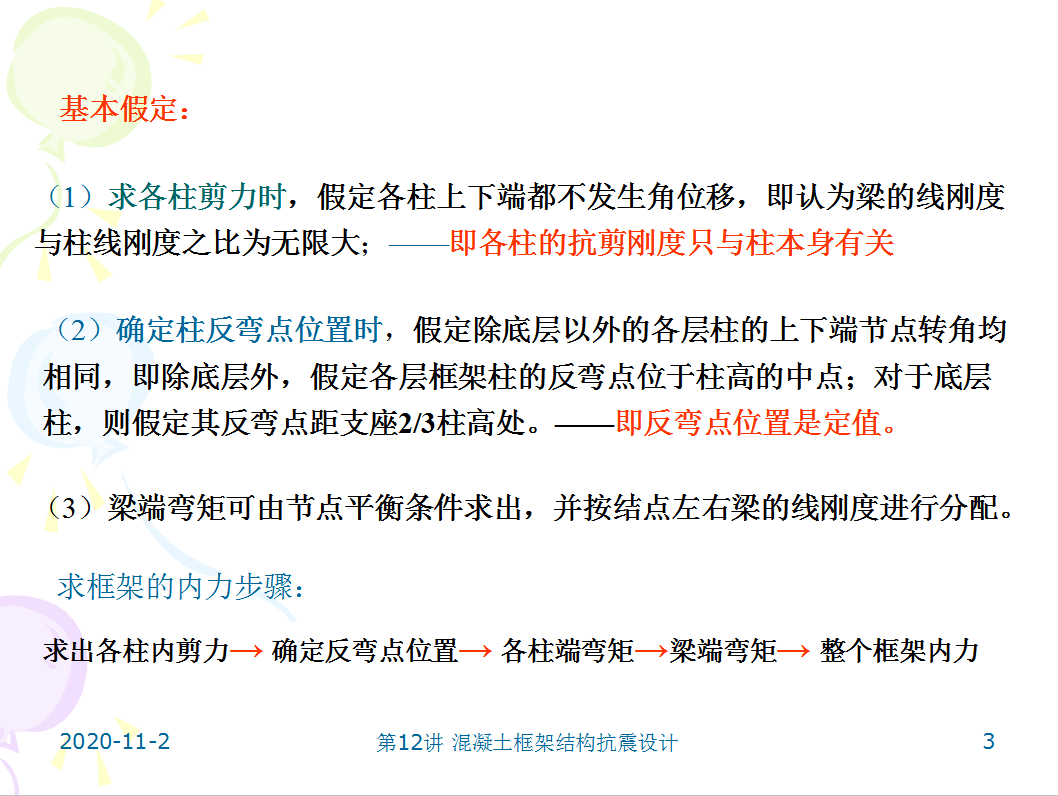

基本假定:
(1)求各柱剪力时,假定各柱上下端都不发生角位移,即认为梁的线刚度与柱线刚度之比为无限大;——即各柱的抗剪刚度只与柱本身有关
(2)确定柱反弯点位置时,假定除底层以外的各层柱的上下端节点转角均相同,即除底层外,假定各层框架柱的反弯点位于柱高的中点;对于底层柱,则假定其反弯点距支座2/3柱高处。——即反弯点位置是定值。
(3)梁端弯矩可由节点平衡条件求出,并按结点左右梁的线刚度进行分配。
求框架的内力步骤:
求出各柱内剪力→ 确定反弯点位置→ 各柱端弯矩→梁端弯矩→ 整个框架内力
二、水平荷载作用下的 D 值法
1、反弯点法存在的问题
(1)由于框架各层节点转角不可能相等,故柱的反弯点位置也不可能 都在 柱中点;
(2)由于梁柱线刚度之比不可能为无穷大,故柱的抗侧移刚度也不完全取决于柱本身,还与梁的刚度由关。
