现浇板平法施工图识读 29P

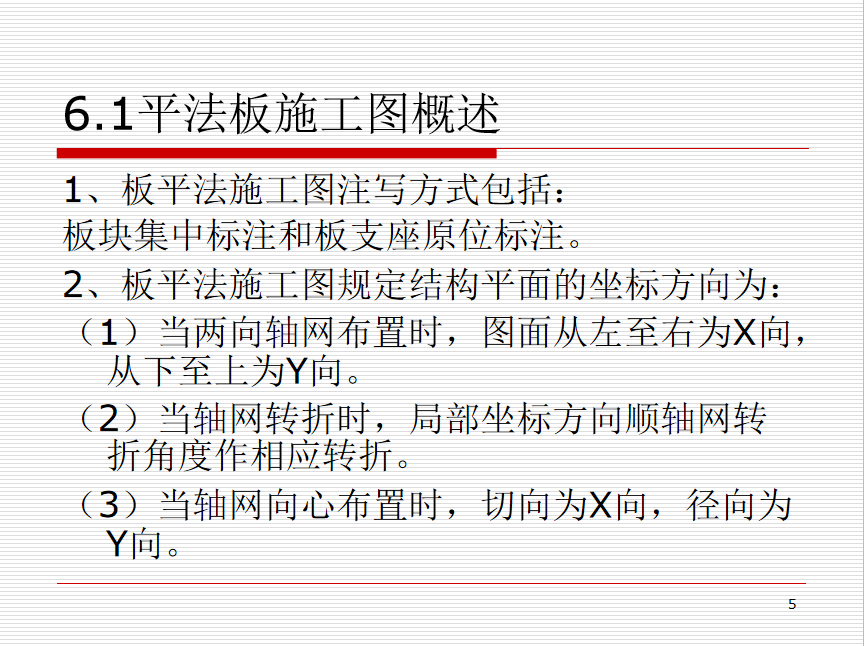

板平法施工图注写方式包括:
板块集中标注和板支座原位标注。
板平法施工图规定结构平面的坐标方向为:
(1)当两向轴网布置时,图面从左至右为X向,从下至上为Y向。
(2)当轴网转折时,局部坐标方向顺轴网转折角度作相应转折。
(3)当轴网向心布置时,切向为X向,径向为Y向。

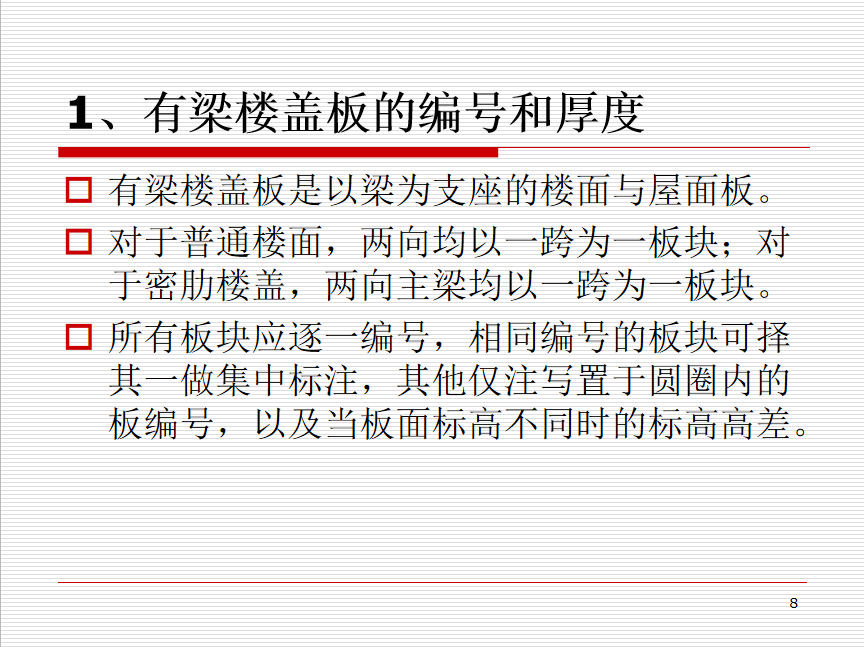

有梁楼盖板的编号和厚度
有梁楼盖板是以梁为支座的楼面与屋面板。
对于普通楼面,两向均以一跨为一板块;对于密肋楼盖,两向主梁均以一跨为一板块。
所有板块应逐一编号,相同编号的板块可择其一做集中标注,其他仅注写置于圆圈内的板编号,以及当板面标高不同时的标高高差。
