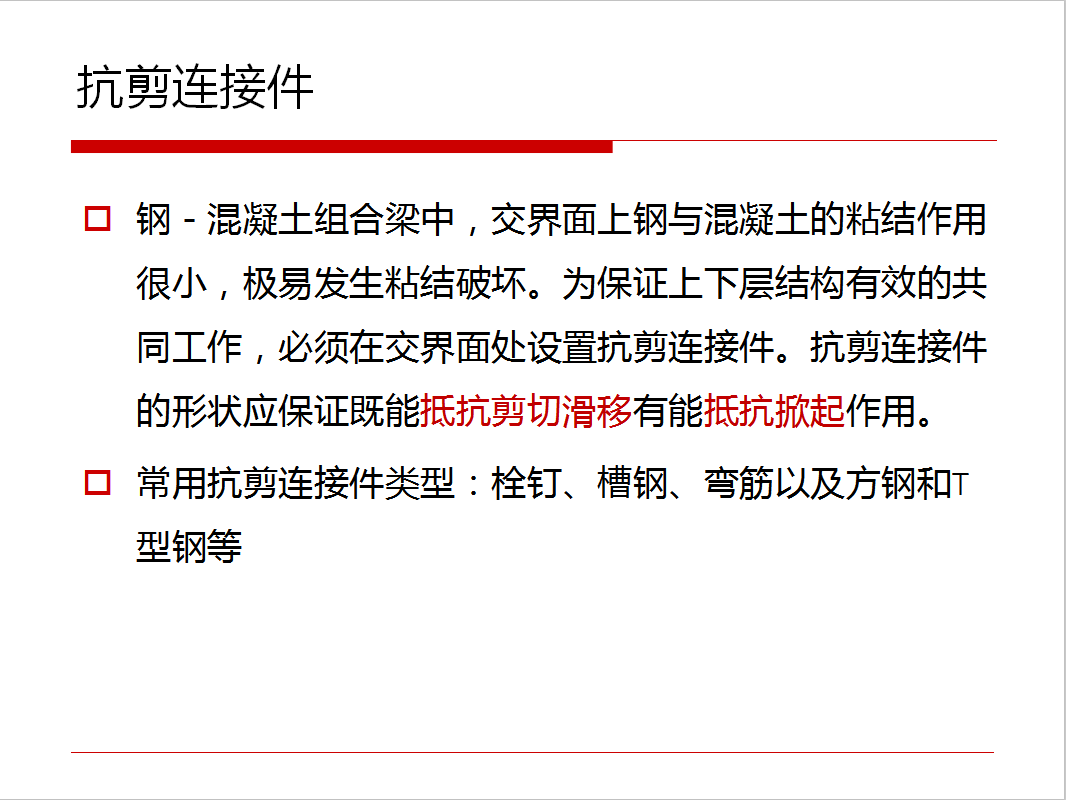

抗剪连接件
钢-混凝土组合梁中,交界面上钢与混凝土的粘结作用很小,极易发生粘结破坏。为保证上下层结构有效的共同工作,必须在交界面处设置抗剪连接件。抗剪连接件的形状应保证既能抵抗剪切滑移有能抵抗掀起作用。
常用抗剪连接件类型:栓钉、槽钢、弯筋以及方钢和T型钢等

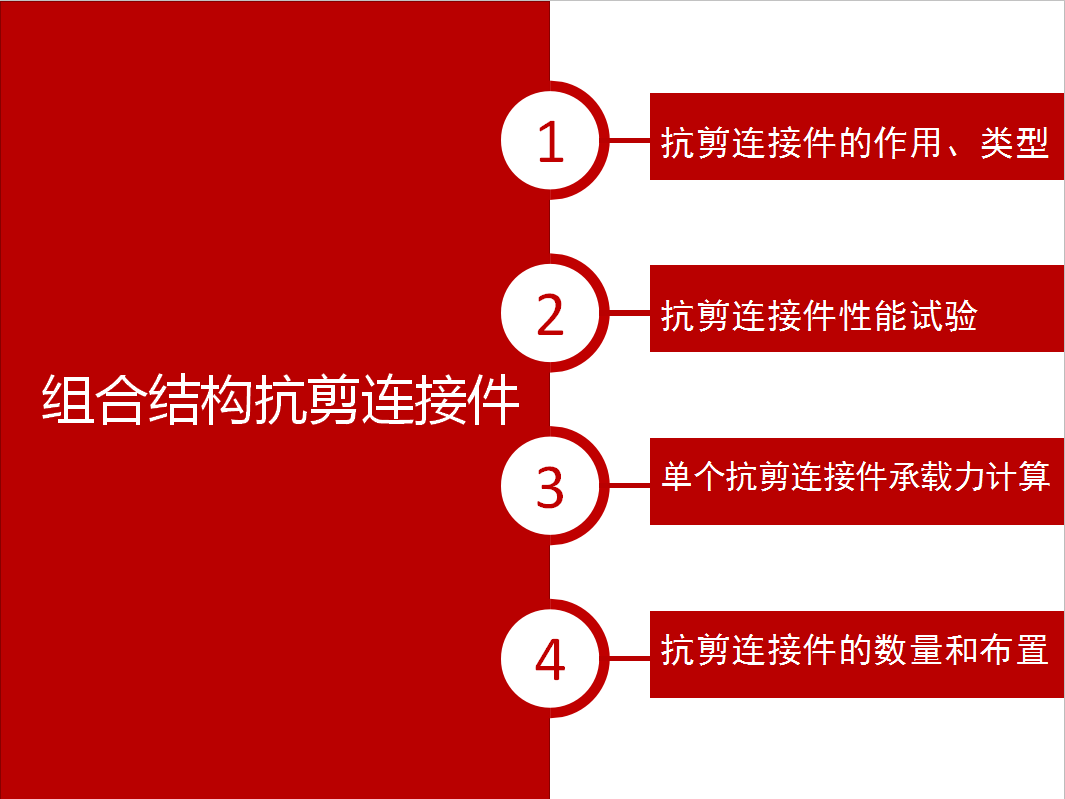

1、抗剪连接件的作用、类型
组合结构的性能取决于界面处剪应力的有效传递
钢-混凝土截面剪力传递:化学粘结力(0-0.1N/mm2);摩擦力(摩擦系数:0.6)
剪力连接件承受(1)纵向的剪力(2)由于滑移和屈服,组合梁中板的弯矩对钢梁的弯矩之比沿长度方向是变化的,同时板内的弯矩引起弯曲向上。因此剪力连接件还受到向上的拉伸作用(掀起作用);
抗剪连接件的主要作用是抵抗水平剪力和竖向的掀起力。
常用的抗剪连接件类型包括栓钉连接件、槽钢连接件、方钢连接件、T型钢连接件和弯筋连接件等。
剪力连接件一般地可分为两类-刚性连接件(方钢、T型钢)和柔性连接件(槽钢和栓钉)。刚性连接件容易引起其周围混凝土中较高的应力集中,结果引起混凝土的压碎或者剪切破坏,有时也可引起焊接破坏。柔性连接件的破坏形态较为协调一致。
共性:有限的变形能力;对混凝土施加集中荷载作用
