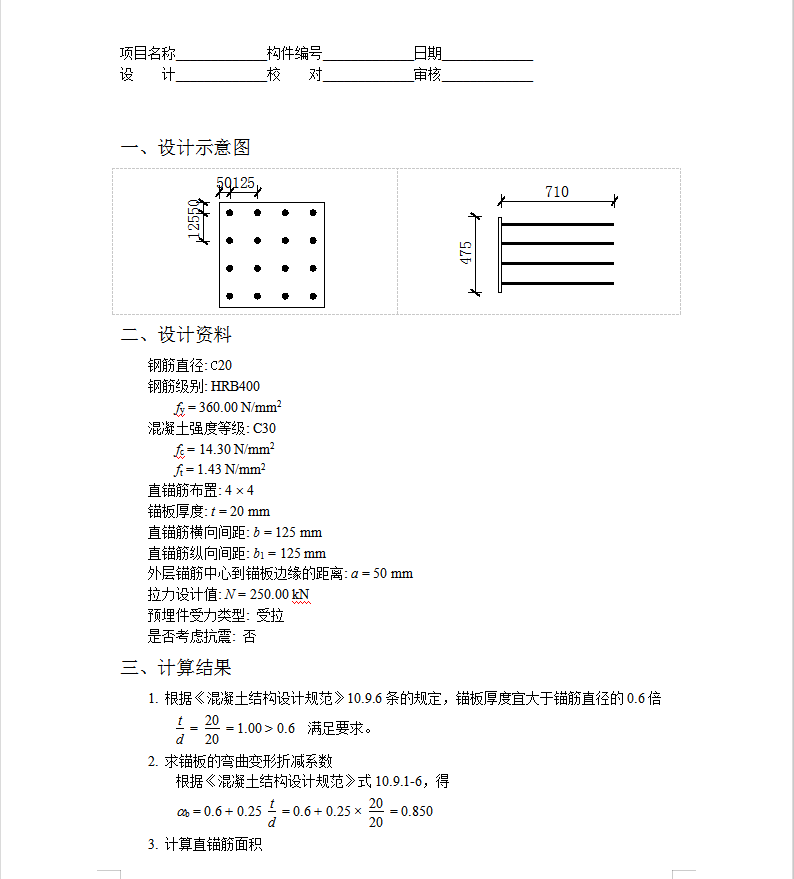

一、设计示意图
二、设计资料
钢筋直径: C20
钢筋级别: HRB400
fy = 360.00 N/mm2
混凝土强度等级: C30
fc = 14.30 N/mm2
ft = 1.43 N/mm2
直锚筋布置: 4 4
锚板厚度: t = 20 mm
直锚筋横向间距: b = 125 mm
直锚筋纵向间距: b1 = 125 mm
外层锚筋中心到锚板边缘的距离: a = 50 mm
拉力设计值: N = 250.00 kN
预埋件受力类型: 受拉
是否考虑抗震: 否
三、计算结果
1. 根据《混凝土结构设计规范》10.9.6条的规定，锚板厚度宜大于锚筋直径的0.6倍
满足要求。
2. 求锚板的弯曲变形折减系数
根据《混凝土结构设计规范》式10.9.1-6，得

3. 计算直锚筋面积
根据《混凝土结构设计规范》式10.9.1-1，得

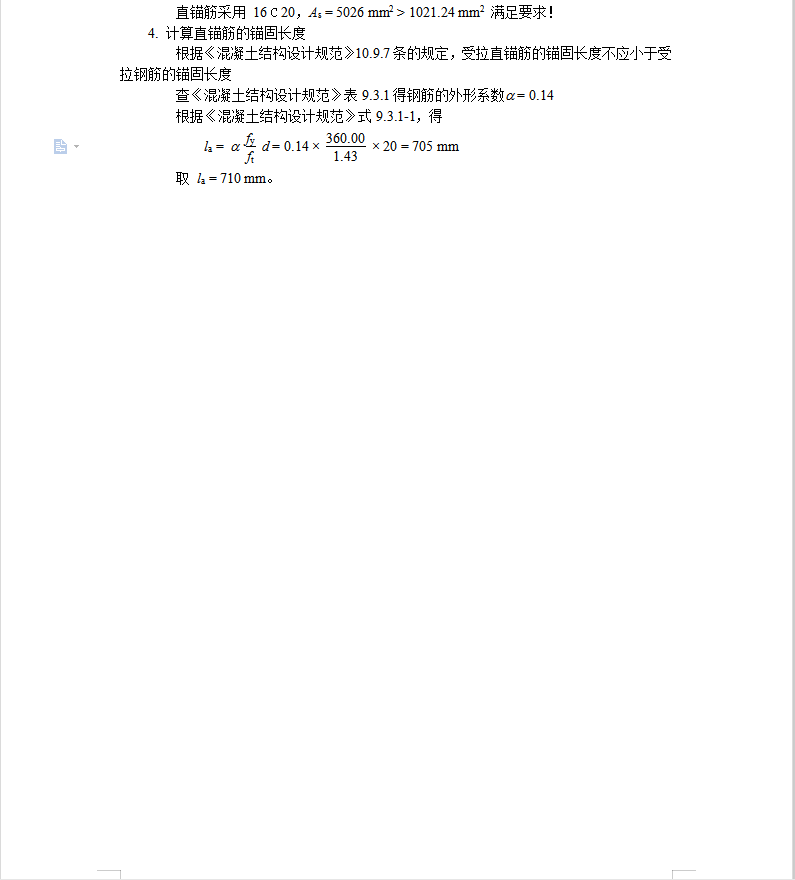

直锚筋采用 16 C 20，As = 5026 mm2 > 1021.24 mm2 满足要求！
4. 计算直锚筋的锚固长度
根据《混凝土结构设计规范》10.9.7条的规定，受拉直锚筋的锚固长度不应小于受拉钢筋的锚固长度
查《混凝土结构设计规范》表9.3.1得钢筋的外形系数 = 0.14
根据《混凝土结构设计规范》式9.3.1-1，得
la =
取 la = 710 mm。
