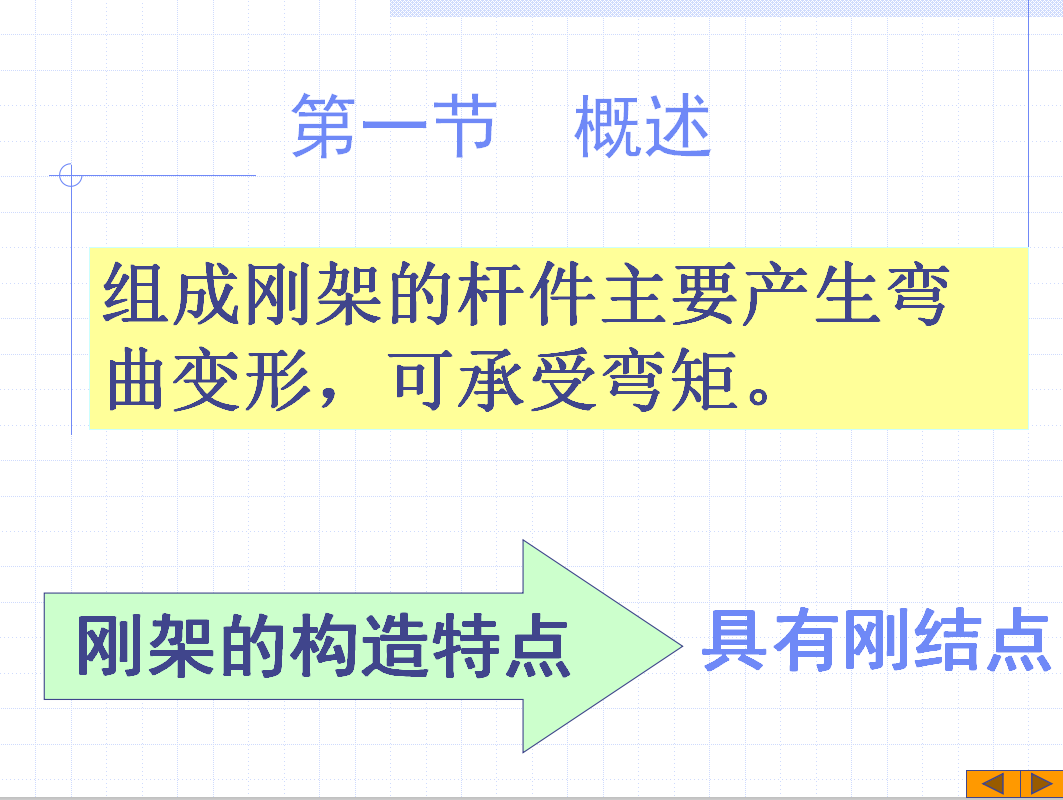

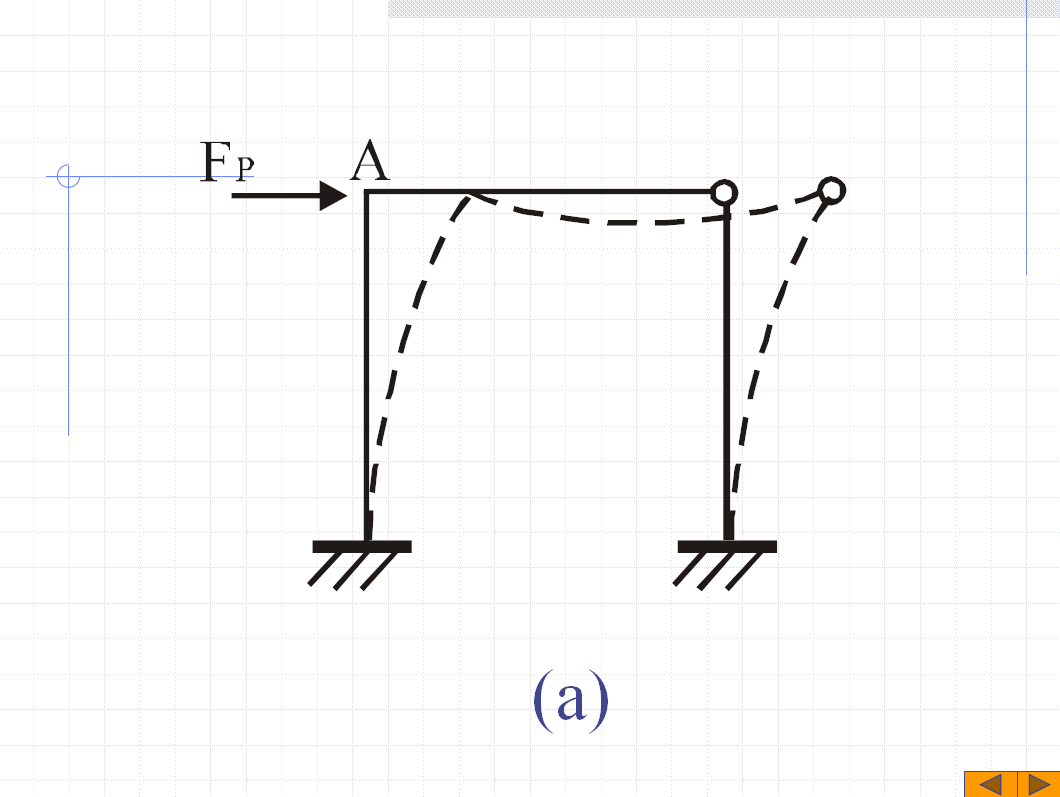

组成刚架的杆件主要产生弯曲变形,可承受弯矩。

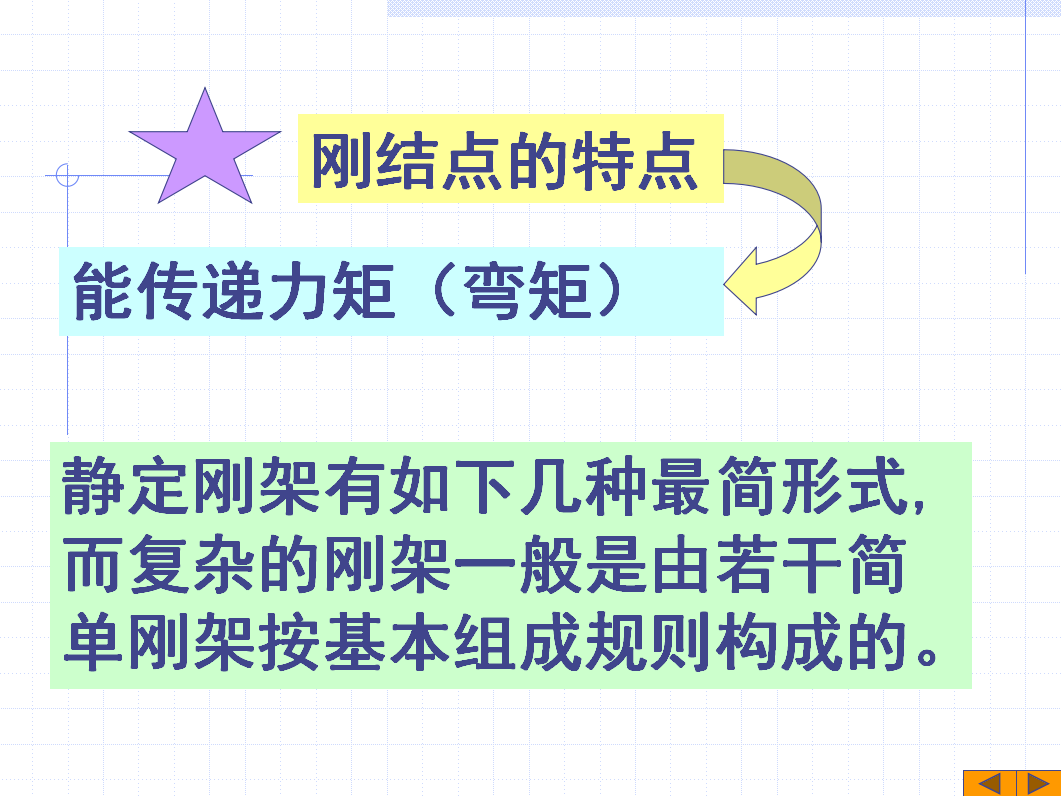

刚结点的特点
能传递力矩(弯矩)
静定刚架有如下几种最简形式,而复杂的刚架一般是由若干简单刚架按基本组成规则构成的。
(1)
杆端力计算
取隔离体暴露杆端力的计算方法:
刚架各杆杆端截面见图(b)上端线所注,截开各杆端截面后,刚架离散成图4-2-6所示各隔离体。
刚架的内力的正负号规定同梁。各内力图均以杆轴为原始基线垂直杆轴画出。弯矩不规定正负,但规定弯矩竖标画在受拉侧;在同一杆上的轴力或剪力图,若异号分画在杆轴两侧,若同号则在杆轴任一侧,但须在图中注明正负号。
(3)
内力图的校核
当刚结点仅连接两个杆端,且无力矩作用在结点上时,该两杆端的弯矩值相同,受拉侧一致(弯矩方向相反)。
