门式刚架中主要受力构件的稳定问题及其设计优化
在各类钢结构设计中,保持稳定性是经常遇到的问题。从结构整体到构件再到局部板件,设计时无不涉及到稳定问题,这是钢结构设计的一个显著特点。其原因在于钢材的强度高,构件比较细长,组成构件的板件也比较纤薄,因而在压力作用下很容易失稳。对待钢结构中失稳的可能性,通常采用加以防止的对策,使结构、构件或板件不会因失稳而丧失承载能力;如何防止失稳和利用屈曲后强度,以获取较好的经济效果,就显得十分重要,本课的主要内容是如何防止构件失稳和其计算分析。
四、各类构件选型及计算假定
1. 轴心受拉构件
轴心受拉构件,其不存在稳定问题,只有受拉强度计算。

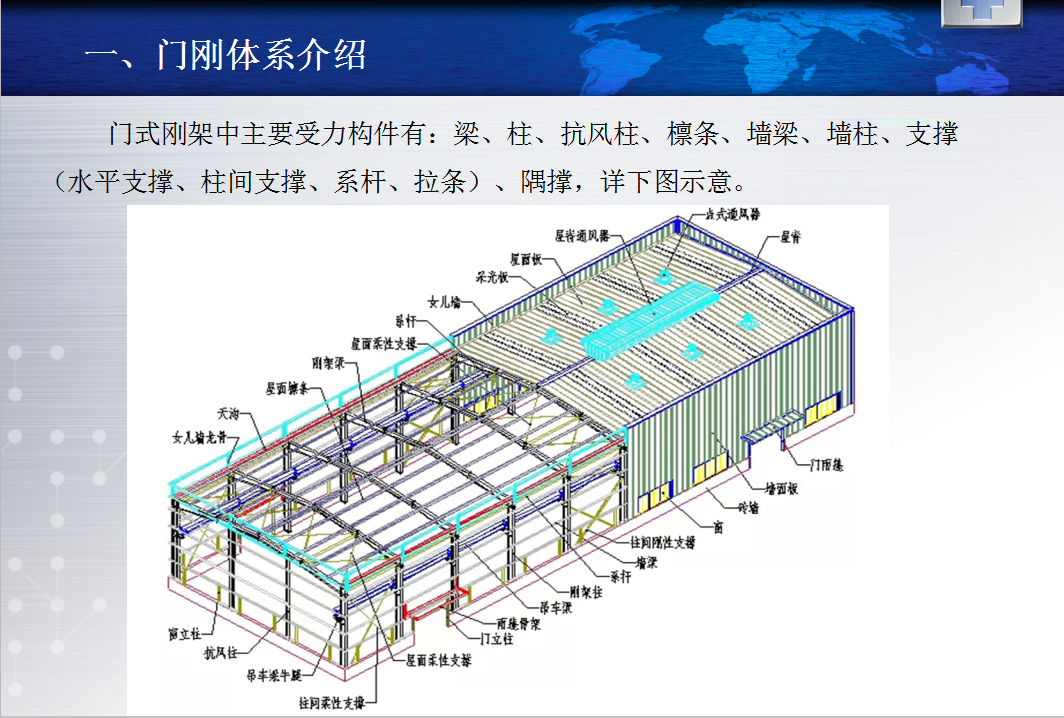

门式刚架中轴心受拉构件主要是屋面水平支撑及柱间支撑的拉杆、直拉条、斜拉条。
屋面水平支撑一般为但角钢或双拼角钢,柱间支撑为角钢格构式双拼。
2. 轴心受压构件
轴心受压构件,其失稳包括平面弯曲失稳,绕构件轴线扭转失稳。
门式刚架中轴心受压构件主要是摇摆柱、系杆、屋面水平支撑和柱间支撑的压杆、隅撑、檩条撑杆。
摇摆柱、系杆、隅撑、檩条撑杆为两端铰接的轴心受压构件,其计算长度为几何长度,双向相同,所以构件尽量选用双轴对称截面,摇摆柱可以是宽翼缘H型钢、方钢管或圆钢管;系杆一般为管钢管、双拼角钢;隅撑为单角钢;檩条撑杆为圆管套圆钢。
屋面水平支撑和柱间支撑为两端铰接的轴心受压构件,其平面内的计算长度取斜杆节间距离,平面外的计算长度取斜杆全长。因平面内外计算长度不同,相应的惯性矩要求也不同。屋面水平支撑一般为单角钢或长肢背相连双角钢,柱间支撑为角钢格构式双拼,长肢在面内方向。
当需要减小轴心受压构件的计算长度时,作为减小轴心受压构件面外失稳侧移的系杆需通过其剪心,否则效率降低,应另行细算。
