高层结构节点设计 37P
构件的连接节点是保证多、高层钢结构安全可靠的关键部位,对结构的受力性能有着重要的影响。节点设计的是否合理,不仅会影响结构承载力的可靠性和安全性,而且会影响构件的加
工制作与工地安装的质量,并直接影响结构的造价。因此,节点设计是整个设计工作中的一个重要环节,必须予以足够的重视。

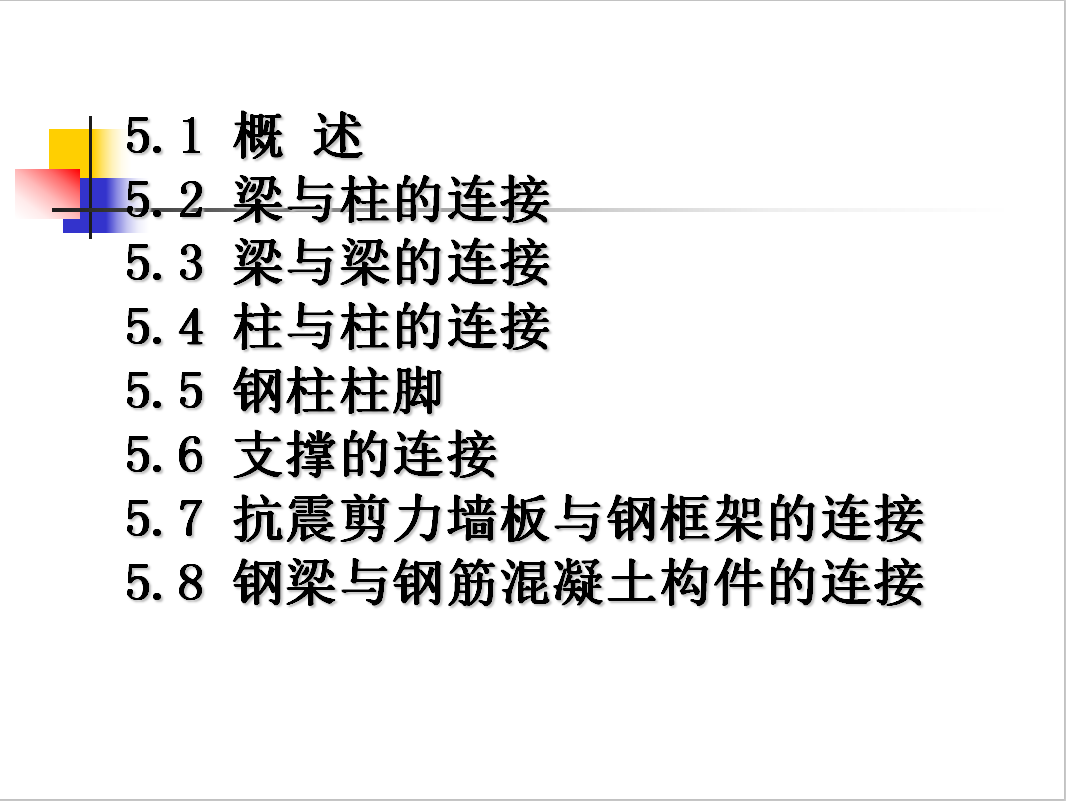

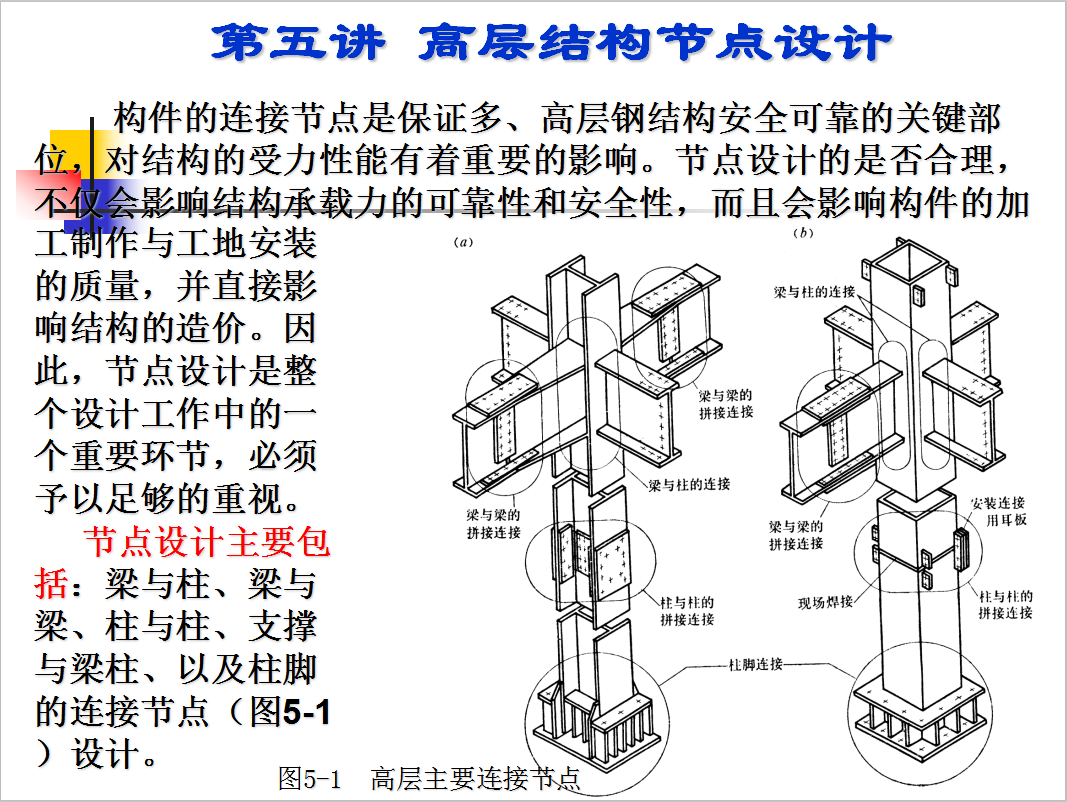

节点设计主要包括:梁与柱、梁与梁、柱与柱、支撑与梁柱、以及柱脚的连接节点(图5-1)设计。

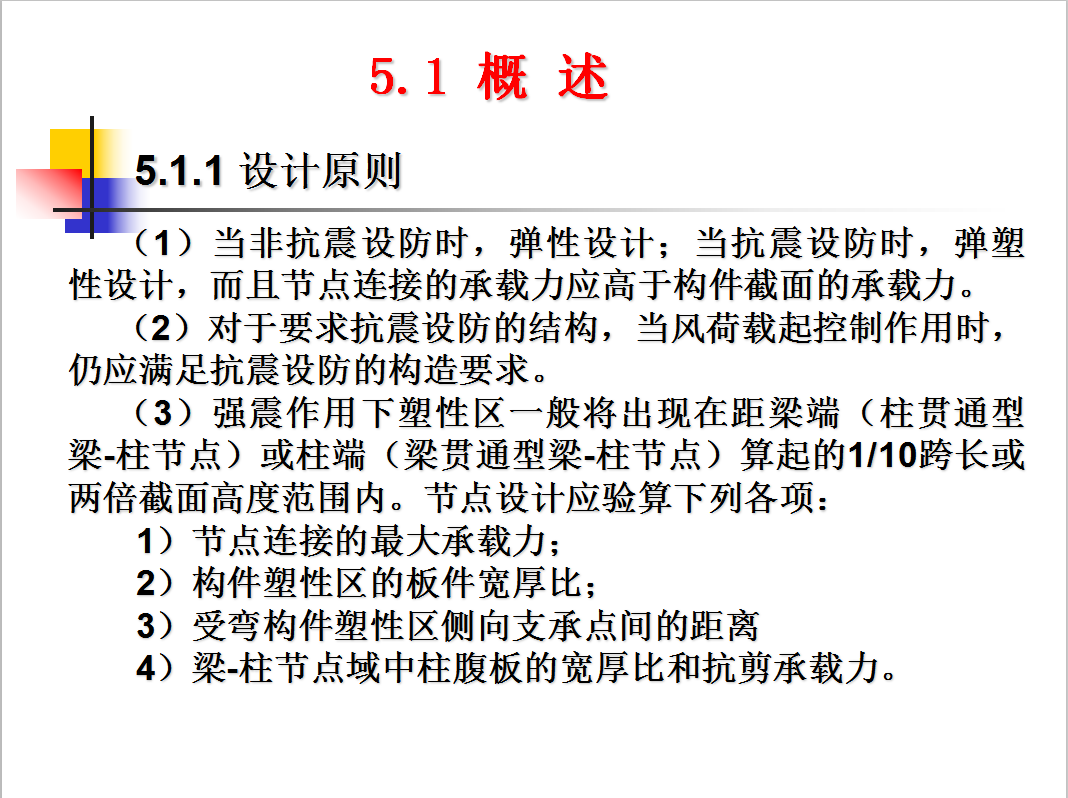

(1)当非抗震设防时,弹性设计;当抗震设防时,弹塑性设计,而且节点连接的承载力应高于构件截面的承载力。
(2)对于要求抗震设防的结构,当风荷载起控制作用时,仍应满足抗震设防的构造要求。
(3)强震作用下塑性区一般将出现在距梁端(柱贯通型梁-柱节点)或柱端(梁贯通型梁-柱节点)算起的1/10跨长或两倍截面高度范围内。节点设计应验算下列各项:
1)节点连接的最大承载力;
2)构件塑性区的板件宽厚比;
3)受弯构件塑性区侧向支承点间的距离
4)梁-柱节点域中柱腹板的宽厚比和抗剪承载力。

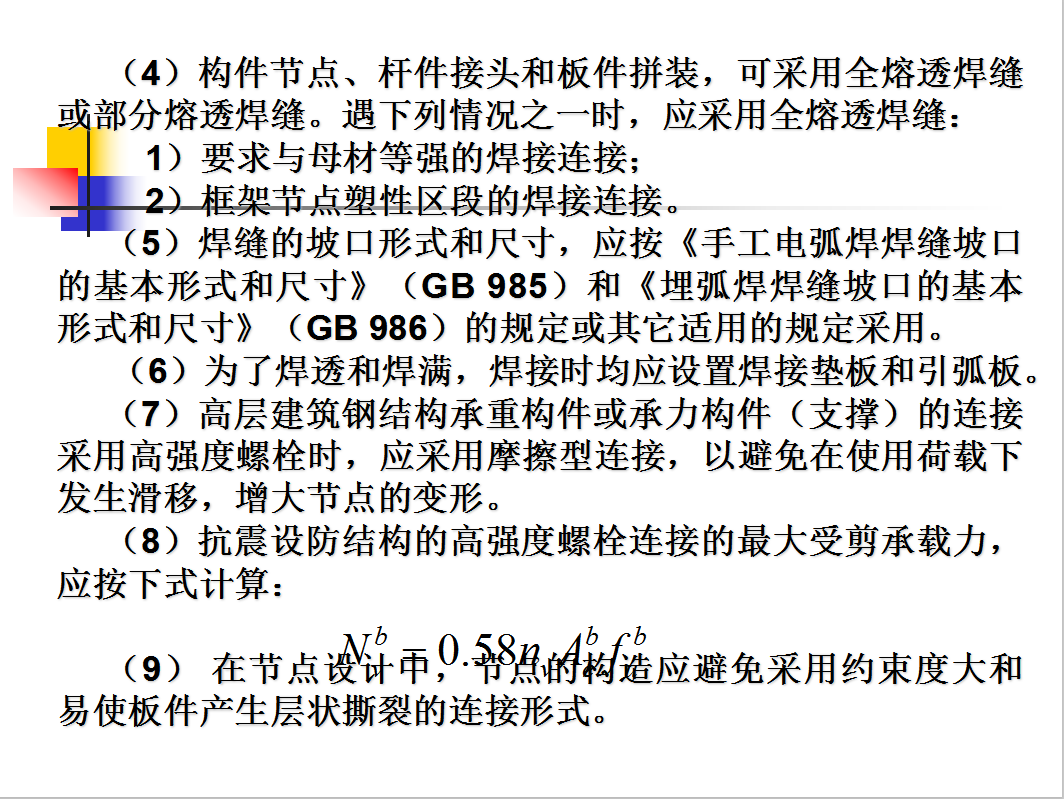

(4)构件节点、杆件接头和板件拼装,可采用全熔透焊缝或部分熔透焊缝。遇下列情况之一时,应采用全熔透焊缝:
1)要求与母材等强的焊接连接;
2)框架节点塑性区段的焊接连接。
(5)焊缝的坡口形式和尺寸,应按《手工电弧焊焊缝坡口的基本形式和尺寸》(GB 985)和《埋弧焊焊缝坡口的基本形式和尺寸》(GB 986)的规定或其它适用的规定采用。
(6)为了焊透和焊满,焊接时均应设置焊接垫板和引弧板。
(7)高层建筑钢结构承重构件或承力构件(支撑)的连接采用高强度螺栓时,应采用摩擦型连接,以避免在使用荷载下发生滑移,增大节点的变形。
(8)抗震设防结构的高强度螺栓连接的最大受剪承载力,应按下式计算:

(9) 在节点设计中,节点的构造应避免采用约束度大和易使板件产生层状撕裂的连接形式。
