高层钢结构结构验算 21P

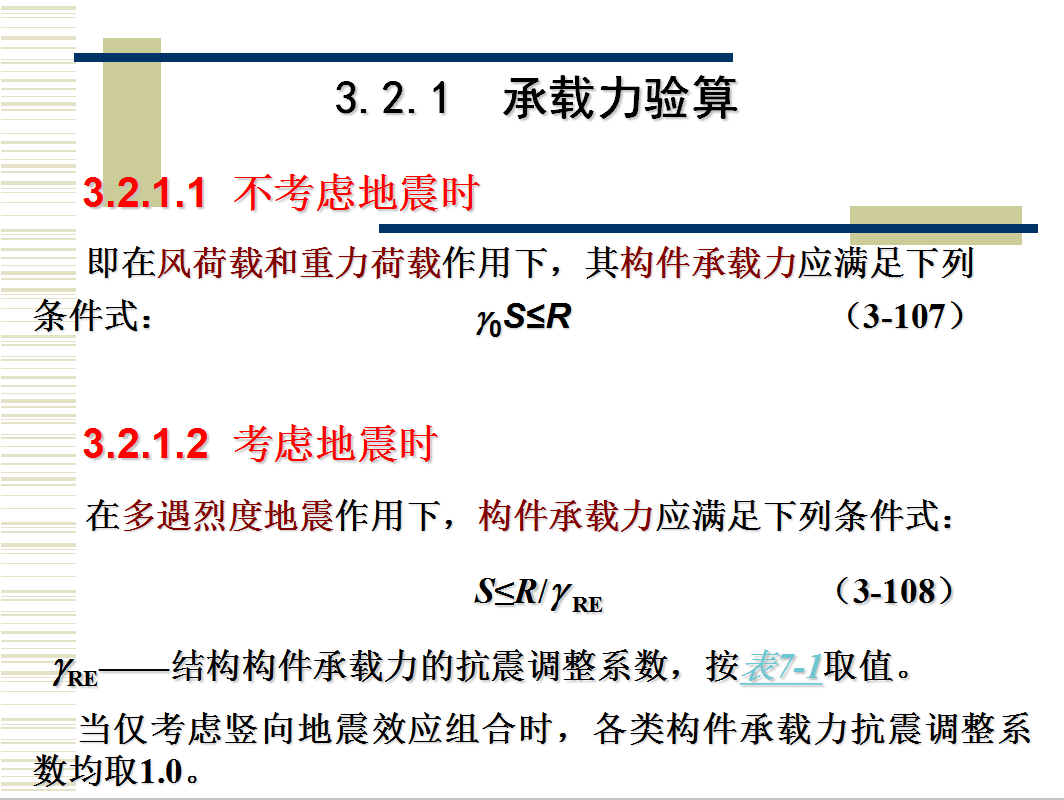

3.2.1.1 不考虑地震时
即在风荷载和重力荷载作用下,其构件承载力应满足下列条件式: 0S≤R (3-107)
3.2.1.2 考虑地震时
在多遇烈度地震作用下,构件承载力应满足下列条件式:
S≤R/ RE (3-108)
RE——结构构件承载力的抗震调整系数,按表7-1取值。
当仅考虑竖向地震效应组合时,各类构件承载力抗震调整系数均取1.0。

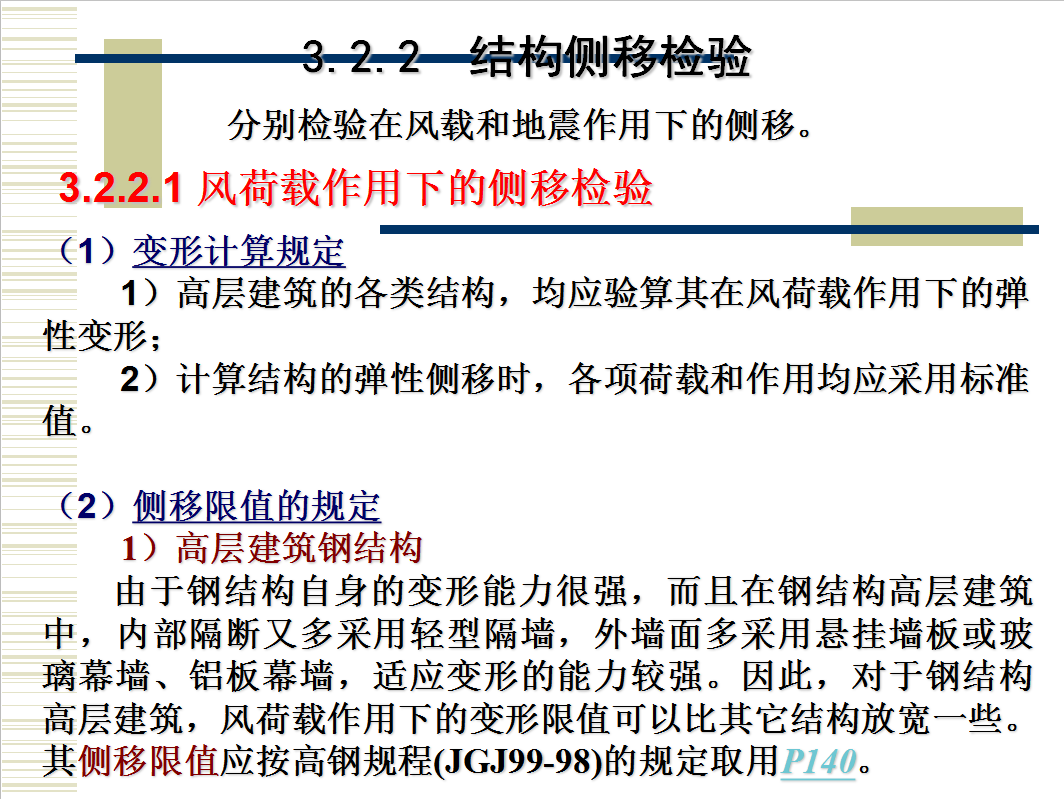

3.2.2.1 风荷载作用下的侧移检验
(1)变形计算规定
1)高层建筑的各类结构,均应验算其在风荷载作用下的弹性变形;
2)计算结构的弹性侧移时,各项荷载和作用均应采用标准值。

(2)侧移限值的规定
1)高层建筑钢结构
由于钢结构自身的变形能力很强,而且在钢结构高层建筑中,内部隔断又多采用轻型隔墙,外墙面多采用悬挂墙板或玻璃幕墙、铝板幕墙,适应变形的能力较强。因此,对于钢结构高层建筑,风荷载作用下的变形限值可以比其它结构放宽一些。其侧移限值应按高钢规程(JGJ99-98)的规定取用P140。
2)高层钢-混凝土混合结构
在钢-混凝土混合结构中,往往采用钢筋混凝土剪力墙或钢筋混凝土筒体作为主要抗侧力构件。既然在抵抗侧力方面是以钢筋混凝土构件为主,那末,关于结构的变形限值也应该着重考虑钢筋混凝土构件的变形能力。参照现行《高层建筑混凝土结构技术规程》(JGJ 3-2002),对于钢-混凝土混合结构的高层建筑,在风荷载作用下,按弹性方法计算的最大层间侧移角⊿u/h,不宜超过表7-2所规定的限值。

3)高层钢-混凝土组合结构
现行《型钢混凝土组合结构技术规程》(JGJ 138-2001)第4.2.7条规定:型钢混凝土组合结构按弹性方法计算的风荷载作用下的最大层间侧移角⊿u/h,不宜超过表7-3所规定的限值。
3.2.2.2 地震作用下的侧移检验
应分别检验在多遇地震(第一阶段抗震设计)和罕遇地震(第二阶段抗震设计)作用下的侧移。
(1)第一阶段抗震设计
1)侧移计算规定
①高层建筑的各类结构,均应验算其在多遇烈度地震作用下的弹性变形;
②计算结构弹性侧移时,各项荷载和作用均应采用标准值;
③对于钢-混凝土混合构件和组合构件,其截面刚度可采用弹性刚度;
④除结构平移振动产生的侧移外,还应考虑因结构平面不对称产生扭转所引起的水平相对位移;
⑤对于高度超过12层的钢框架结构,当其柱截面为H形时,侧移计算中应计入节点域剪切变形的影响;当其柱截面为箱形时,可忽略其影响。
⑥当结构在地震作用下的重力附加弯矩大于初始弯矩的10%时,还应计入二阶效应所产生的附加侧移。
