混凝土框架结构设计 63P

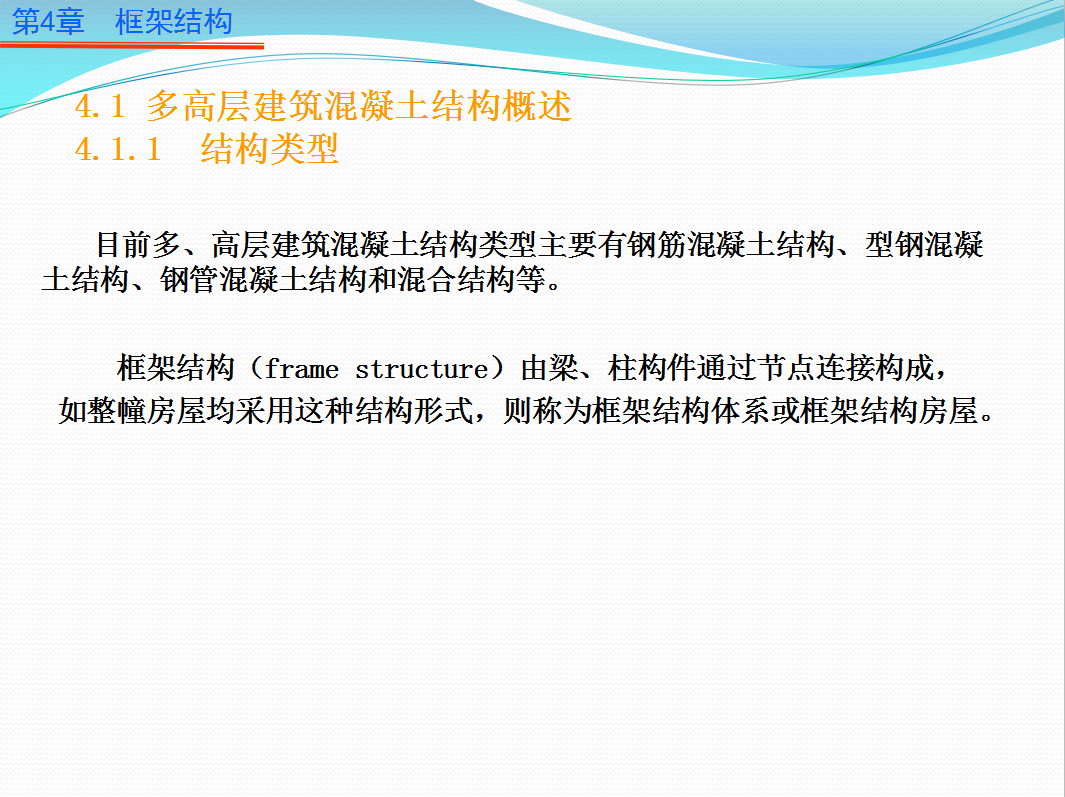

目前多、高层建筑混凝土结构类型主要有钢筋混凝土结构、型钢混凝土结构、钢管混凝土结构和混合结构等。
框架结构(frame structure)由梁、柱构件通过节点连接构成,如整幢房屋均采用这种结构形式,则称为框架结构体系或框架结构房屋。
4.1.2 结构体系
  多高层房屋结构体系包括水平结构体系(楼、屋盖系统)和竖向结构体系(墙、柱)。其中水平结构体系中的楼(屋)盖结构承受并传递竖向荷载给竖向构件。并作为刚性楼盖利用其平面内的无限刚度协调各抗侧构件的变形和位移;竖向构件承受并传递竖向荷载。竖向结构体系的墙、柱与水平结构体系中的梁板共同组成房屋的抗侧空间结构,共同抵抗侧向力作用。
1.框架结构
由梁和柱为主要构件组成的承受竖向和水平作用的结构称为框架结构(如图所示)。框架结构体系的最大特点是承重结构和围护、分隔构件完全分开,墙只起围护、分隔作用。框架结构建筑平面布置灵活,空间划分方便,易于满足生产工艺和使用要求,构件便于标准化,具有较高的承载力和较好的整体性。
2. 剪力墙体系   利用建筑物的墙体作为竖向承重和抵抗侧力的结构称为剪力墙结构体系。所谓剪力墙,实质上是固结于基础的钢筋混凝土墙片,具有很高的抗侧移能力。因其既承担竖向荷载,又承担水平荷载—剪力,故名剪力墙。
