无筋构件的设计计算 35P

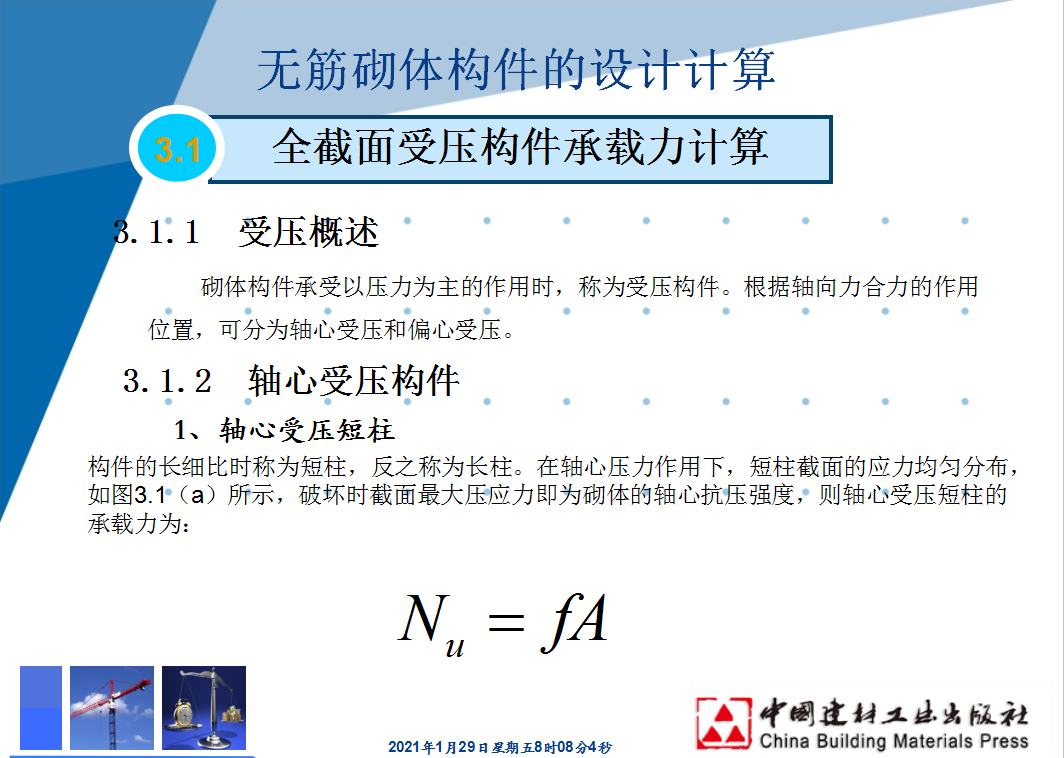

3.1.1 受压概述
砌体构件承受以压力为主的作用时,称为受压构件。根据轴向力合力的作用位置,可分为轴心受压和偏心受压。
3.1.2 轴心受压构件
1、轴心受压短柱
构件的长细比时称为短柱,反之称为长柱。在轴心压力作用下,短柱截面的应力均匀分布,如图3.1(a)所示,破坏时截面最大压应力即为砌体的轴心抗压强度,则轴心受压短柱的承载力为:
2、轴心受压长柱
在轴心力作用下,受压长柱往往由于侧向出现侧向变形而发生纵向弯曲破坏,特别是砌体结构的水平灰缝较多,削弱了砌体结构的整体性,其纵向变形更为明显。故轴心受压长柱的受压承载力较轴心受压短柱低,其承载力计算中应考虑纵向弯曲的影响。
3.1.3 偏心受压构件
1、偏心受压短柱

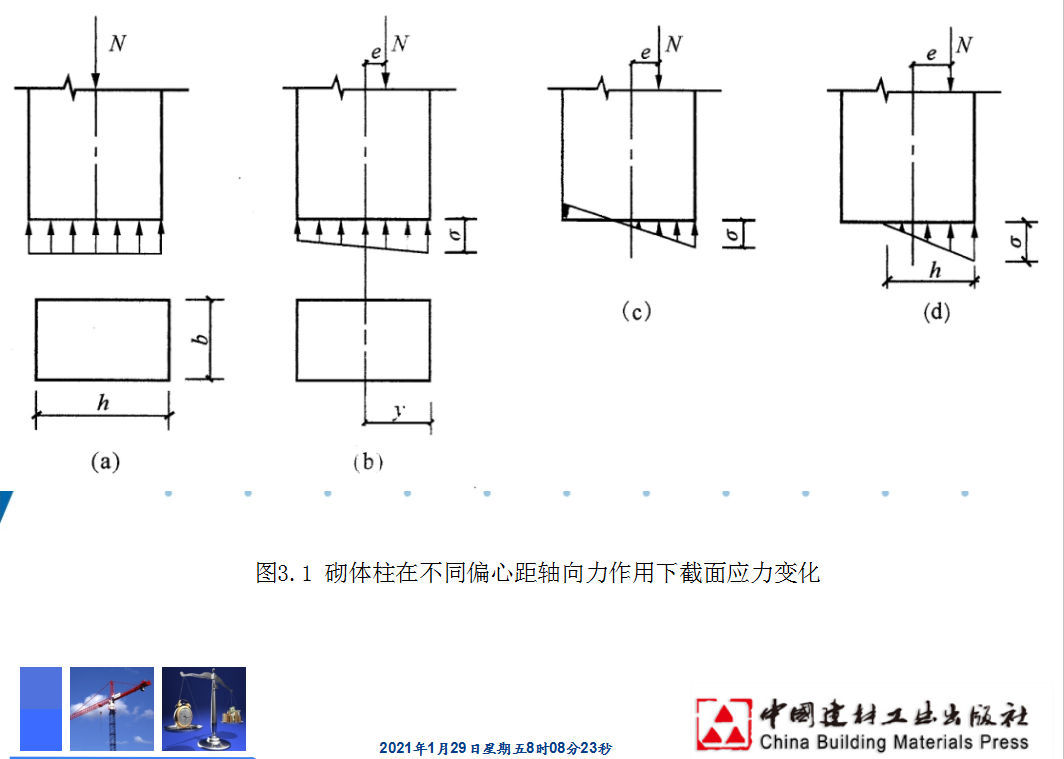

当偏心矩较小时,矩形柱全截面受压,但压应力分布不均匀,如图3.1(b)所示。若偏心矩逐渐增大,则远离轴向荷载的截面产生拉应力,如图3.1(c)所示。若偏心矩不断增大,拉应力亦随之增大,当拉应力达到材料的抗拉强度时,受拉边出现水平裂缝,该处材料退出工作,实际受压截面面积减少,此时,受压区压应力的合力将与所施加的偏心压力保持平衡,如图3.1(d)所示。
2、偏心受压长柱
偏心受压长柱在偏心距为的轴向荷载作用下,因侧向发生挠曲变形而产生附加偏心距(图3.2),加速了柱的破坏,故偏心受压长柱的承载力应考虑附加偏心的影响。
